IOC4T 200-560-000-113

• درجة حرارة التشغيل: -25°C إلى +65°C
• درجة حرارة التخزين: -40°C إلى +85°C
• رطوبة التشغيل: 0 إلى 90% (غير مكثفة)
• رطوبة التخزين: 0-95% (غير مكثفة)
• إمدادات الطاقة: +5 VDC و ±12 VDC (من إمدادات الطاقة على الرف VM600)
• استهلاك الطاقة: +5 VDC: 1.5 واط؛ ±12 VDC: 0.7 واط + 0.25 واط لكل قناة إخراج تيار

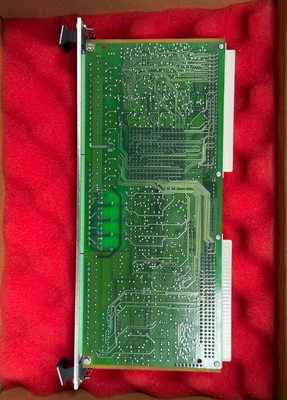

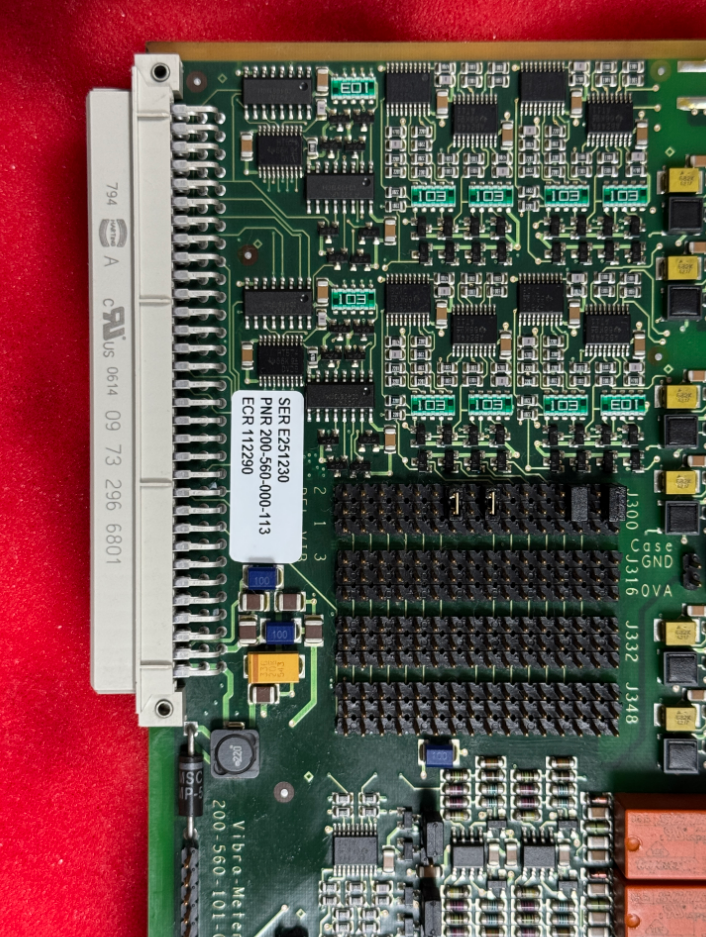

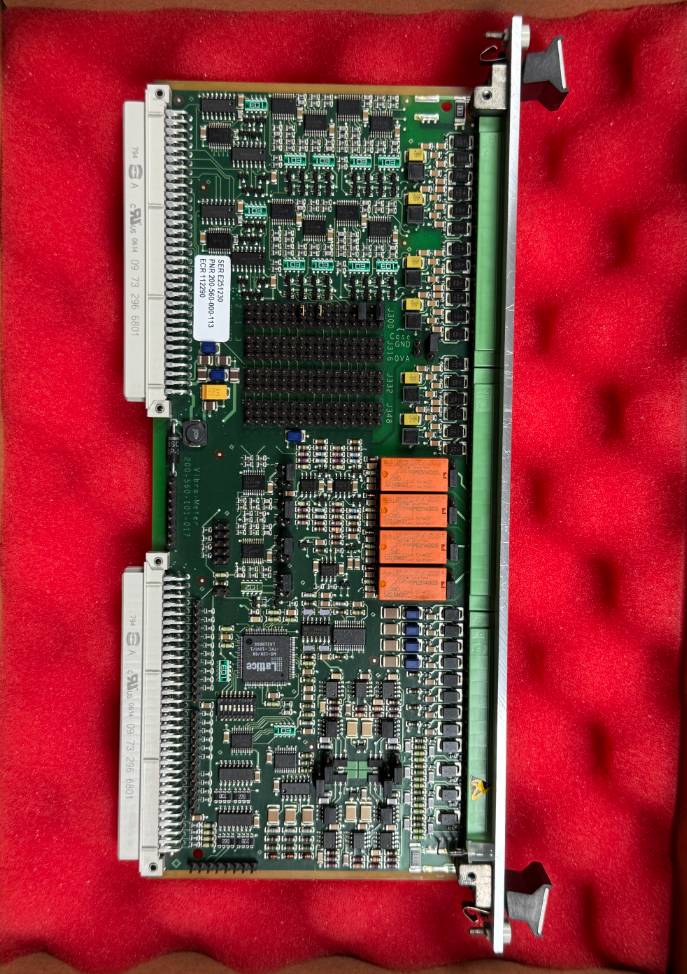

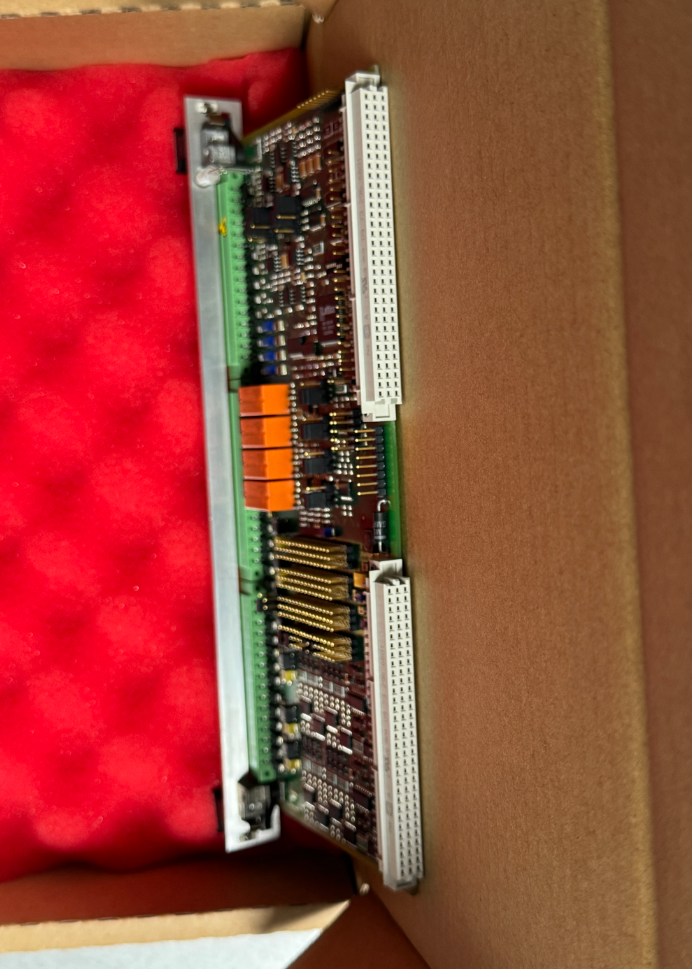

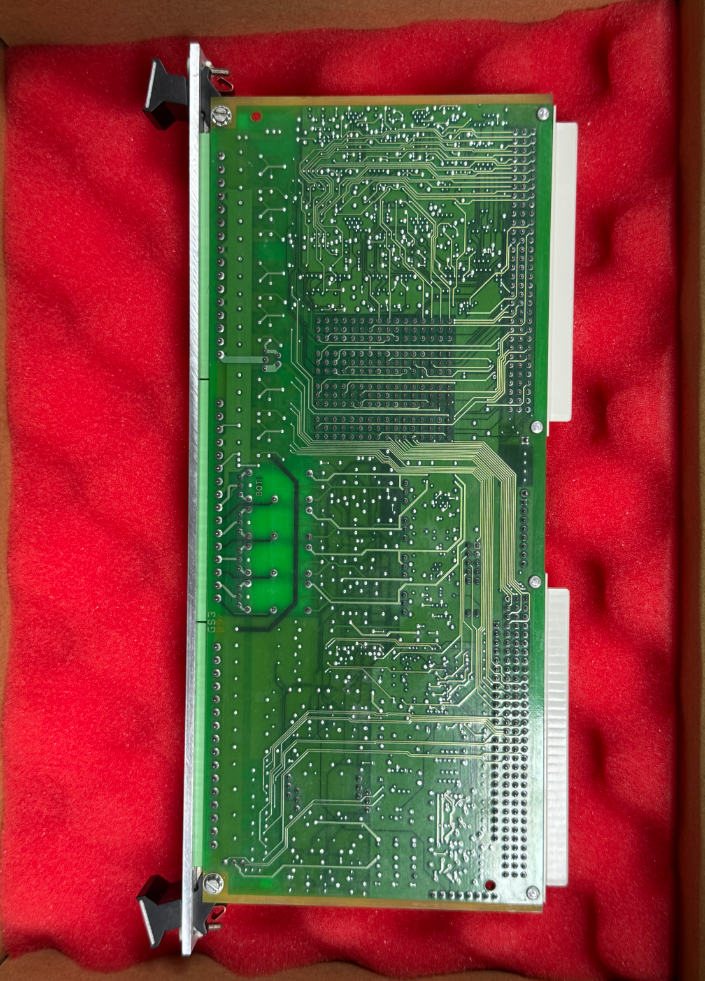

بطاقة IOC4T 200-560-000-113 هي بطاقة ابنة واجهة المدخلات والمخرجات مصممة خصيصًا لأنظمة الحماية الميكانيكية. إنها نسخة مبكرة غير RoHS من نموذج IOC4T القياسي ،مع معوقة إخراج إشارة ديناميكية معازلة 2000Ωيتم استخدامه في أزواج مع لوحة الأم الحماية الميكانيكية MPC4 وتعمل كبطاقة إرسال الإشارة الأساسية لربط إشارات مراقبة الاهتزاز والسرعة للوحدة وإخراج الإنذارات.الإصدارات اللاحقة (PNR 200-560-000-114 وأحدث) متوافقة مع RoHS، مع انخفاض عائق الخروج إلى 50 Ω.

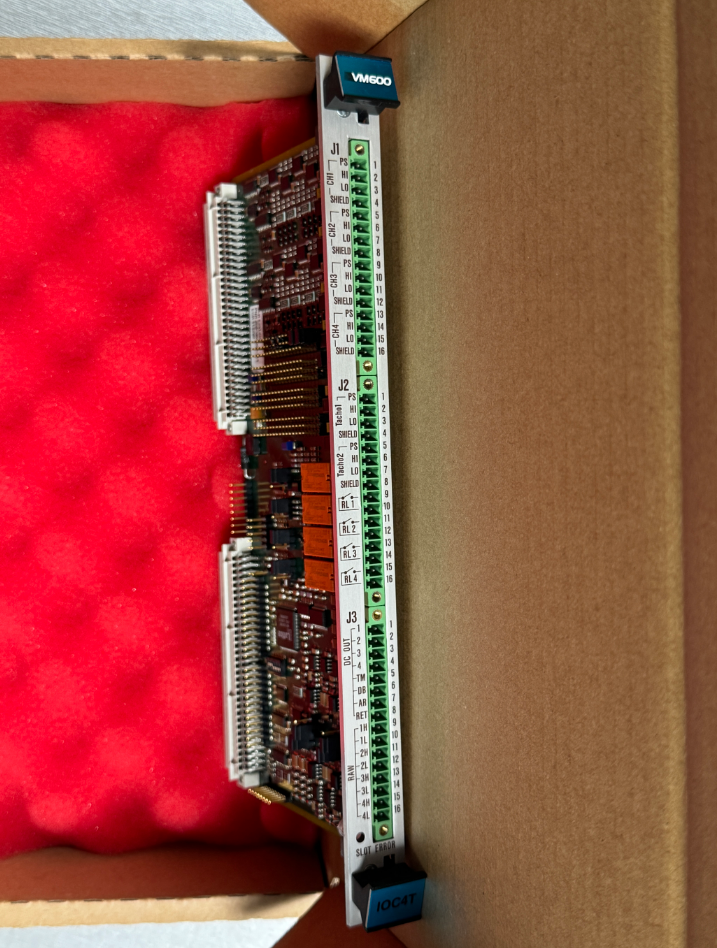

تعمل هذه البطاقة في وضع العبودية وتتواصل مع بطاقة MPC4 المقابلة عبر واجهة Industry Pack (IP) من خلال موصل P2. Its front panel (located at the rear of the ABE04x or ABE056 rack) is equipped with a 48-pin screw terminal connector for connecting transmission cables from the measurement chain (sensors and/or signal conditioners)، وكذلك لإدخال وإخراج إشارات إلى وأنظمة التحكم الخارجية.

في محطات توليد الكهرباء ومحطات الضغط ، يستخدم IOC4T 200-560-000-113 لمعالجة إشارات السرعة من أجهزة الاستشعار المقاومة للطاقة المغناطيسية ، المرمزات البصرية وأجهزة استشعار الليزر ،تمكين مراقبة السرعة بدقة مستوى النانو ثانيةمع وقت استجابة فائق السرعة أقل من 10 ميس و إطلاق عتبة قابلة للبرمجة ، فإنه يوفر تحليل دقيق لتتبع الطلبات للتوربينات والضاغطات.

1. يدعم بطاقة IOC4T التبادل الساخن ، لذلك ليس هناك حاجة لإيقاف تشغيل النظام عند استبدال البطاقات.
2. عادةً ما لا يتطلب الرف تنظيفًا خاصًا. إذا كان التنظيف ضروريًا ، فامسحيه بقماش جاف فقط. لا تستخدم الأقمشة الرطبة أو المنظفات الكيميائية.
3. فحص البطاقات بشكل دوري لمعرفة ما إذا كانت متضررة أو غير طبيعية.
4. مراقبة مؤشرات الحالة مثل SLOT ERROR LED.
5. سجل تفاصيل كل جلسة صيانة.
