TSW101M1 VMD-TSW101-M1-H10-X007-Y02

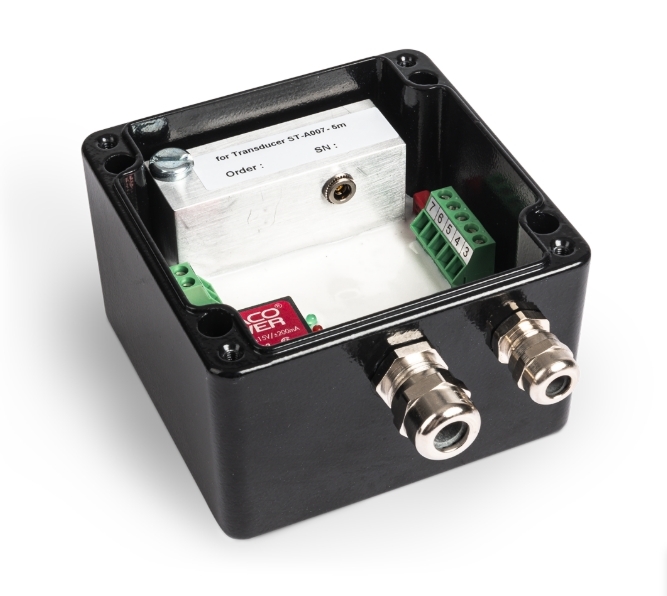

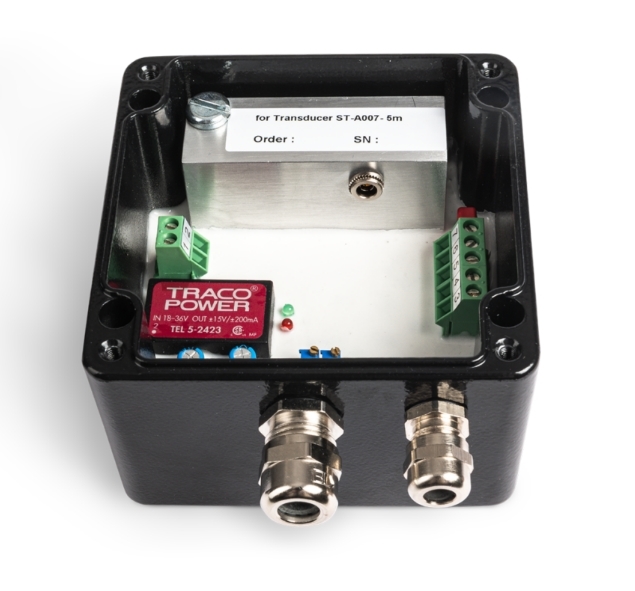

جهاز TSW 101 M1 هو جهاز إرسال اهتزازات من قناة واحدة يشكل وحدة مراقبة كاملة تتألف من الوحدة الرئيسية TSW 101 M1 ، ومسبار WW007 للتيار الدوامي ، وكابل 10 أمتار.

مصممة خصيصاً لقياس اهتزاز العمود النسبي للآلات الدوارة،هذا المنتج يستخدم تكنولوجيا التيار الدوامي لإجراء قياسات الاهتزاز النسبي (Sppm) دون اتصال على العمود الدوار، بمثابة عنصر حاسم في أنظمة مراقبة حالة المعدات وحمايتها.

يستخدم على نطاق واسع في الصناعات مثل توليد الطاقة، البتروكيماويات، والمعادن، ومناسب لمراقبة الاهتزاز وحماية التوربينات والمولدات والضاغطات والمضخات،و أنواع مختلفة من الآلات الصناعية الدوارة.

• مبدأ القياس: التيار الدوري (التيار الدوري الكهرومغناطيسي) ، بدون اتصال
• نطاق القياس الديناميكي: 125 μm p-p، 250 μm p-p، 500 μm p-p (يمكن تحديدها عبر مفتاح DIP)
• نطاق استجابة التردد: 1-1000 هرتز، مرشح مرور النطاق، 20 ديسيبل / عقد
• التيار الخارجي: 4-20 mA (Sppm) ، الحد الأقصى للحمل 500 Ω
• التوتر الخارجي: إشارة فجوة ثابتة، 4 ملف/ميكرومتر، اهتزاز متراكب، حمولة ≥ 20 كيلو أوكس
• إشارة خطأ الخروج: إشارة 2 mA + مؤشر LED أحمر
• نطاق ضبط الصفر: ±0.15 mA (مقياس الطاقة Z)
• تعديل الحساسية: مقياس الطاقة S
• درجة حرارة التشغيل: -25°C إلى +85°C
• إمدادات الطاقة: +24 فولت DC (18-30 فولت) ، ما يصل إلى 60 mA ، معزولة غالفانيًا
• تصنيف الحماية: IP 67
• مادة الغطاء: سبيكة الألومنيوم (Al-Si12)

1. فحص الحالة: مراقبة دورية لمؤشر "Ready" الأخضر على الجهاز للتأكد من أنه لا يزال مضاءً بشكل ثابت، مؤكداً على التشغيل العادي.
2. فحص الاتصالات: فحص دوري لجميع موصلات الكابلات ومحطاتها للتأكد من أنها آمنة وخالية من علامات الضعف أو التآكل.
3. التنظيف: حافظ على نظافة غطاء الجهاز ومنع تراكم الغبار والزيت ، خاصة في البيئات الرطبة.
4. التحقق من البيئة: تأكد من أن درجة حرارة العمل والرطوبة تبقى ضمن النطاقات المحددة (-25 إلى + 85 درجة مئوية).
5. فحص المسبار: فحص دوري لسطح مسبار استشعار الدوران للتأكد من أنه نظيف وخالي من الحطام المعدني أو الرواسب الأخرى.

تستخدم TSW 101 M1 على نطاق واسع لمراقبة العمود في وحدات ضاغط الطرد المركزي الكبيرة أو توربينات البخار.مع مسبار مستشعر التيار الدوامي المتصل به موقفًا لمواجهة سطح العمود الدوار.

يقوم جهاز الإرسال بتحويل نطاق اهتزاز العمود إلى إشارة من 4 إلى 20 مآ في الوقت الحقيقي، ويرسلها إلى غرفة التحكم المركزية (DCS / PLC) أو نظام حماية خاص للآلات.

عندما تتجاوز مستويات الاهتزاز حدود الإنذار أو التشغيل المحددة مسبقاً ، يصدر النظام على الفور إنذارًا أو يبدأ إيقاف التشغيل.الوقاية الفعالة من فشل المعدات الكبرى الناجمة عن مشاكل مثل عدم توازن الدوار، سوء التوجيه، أو ارتداء العجلات.

يمكن إعادة ضبط حساسية المستشعر باستخدام مقياس الطاقة "S" على الجهاز لضمان دقة القياس.

نعم، يمكن ضبط نقطة الصفر بـ 4mA باستخدام مقياس الطاقة "Z" على الجهاز، مع نطاق تعويض يبلغ حوالي ± 0.15mA.

هذا يشير إلى خطأ في الجهاز. الأسباب المحتملة تشمل: 1. المسافة بين الهدف والمسبار تتجاوز نطاق القياس الثابت.هناك الدائرة المفتوحة أو الدائرة القصيرة في مستشعر التيار الدوامي أو كابل الاتصال.

الضمان الصناعي القياسي: 12 شهرًا ؛ مع التثبيت السليم وعدم الإفراط في التحميل ، يبلغ عمر الخدمة للمنتج 5-10 سنوات.
