جي إس آي130 244-130-000-20

جي إس آي130 244-130-000-20

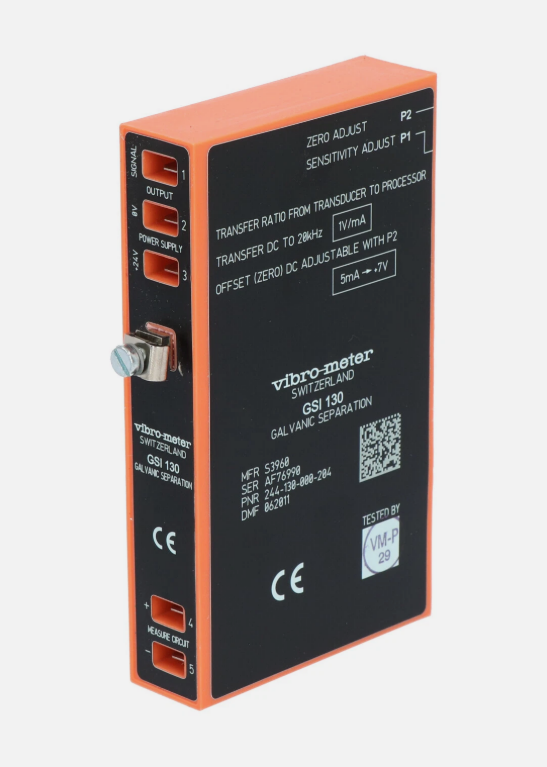

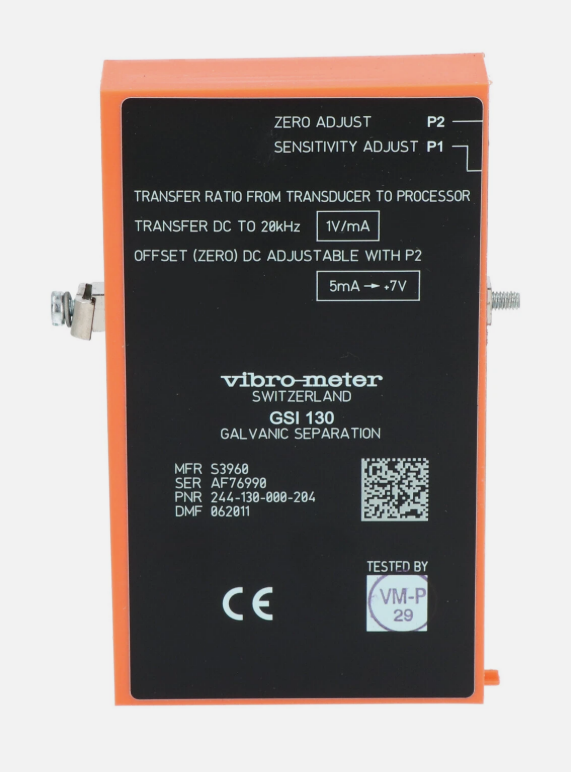

GSI130 (244-130-000-20) عبارة عن وحدة فصل كلفانية مصممة لتوفير العزل الكهربائي بين أجهزة الاستشعار/مكيفات الإشارة وأنظمة معالجة الإشارات. إنها مناسبة لأنظمة النقل ذات السلكين، حيث توفر الطاقة لأجهزة الاستشعار ومكيفات الإشارة بينما تقوم في نفس الوقت بقراءة إشارات الإخراج الخاصة بها.

في التطبيقات الأوسع، يمكن لـ GSI130 تشغيل أي نظام إلكتروني باستهلاك حالي أقل من 20 مللي أمبير. تقوم الوحدة بإخراج إشارة جهد تتناسب مع التيار الذي يستهلكه مكيف الإشارة؛ يمكن استخدام إشارة الجهد هذه مباشرة لتحليل مخرجات المكيف.

تعمل وحدة GSI130 على منع المشكلات بشكل فعال - مثل تداخل الحلقة الأرضية - الناتجة عن اختلافات الجهد بين نقطة القياس ومعدات معالجة الإشارة. يؤدي استخدام GSI130 إلى إلغاء الحاجة إلى حواجز Zener، والتي من شأنها أن تؤدي إلى انخفاض إضافي في الجهد وتحد من طول خط النقل والنطاق الديناميكي للنظام.

• جهد الإمداد: +24 فولت ±5%
• تموج (100 هرتز): 100 مللي فولت لكل صفحة كحد أقصى.
• استهلاك الطاقة بدون تحميل: تقريبًا. 20 مللي أمبير
• استهلاك الطاقة عند حمل 20 مللي أمبير: تقريبًا. 60 مللي أمبير
• استهلاك الطاقة ماس كهربائى: ماكس. 120 مللي أمبير
• جهد الخرج بدون تحميل (للمكيف): 18 فولت ±1 فولت
• جهد الخرج عند حمل 20 مللي أمبير: 16 فولت ±1 فولت
• تيار الدائرة القصيرة: 60 مللي أمبير
• نطاق المرور: تيار مستمر إلى 10 كيلو هرتز ±0.5%، -1 ديسيبل عند 20 كيلو هرتز
• وظيفة النقل: 1 فولت/مللي أمبير (إعدادات المصنع، قابلة للتعديل عبر مقياس الجهد P1)
• الانجراف في درجة الحرارة <200 جزء في المليون/درجة مئوية
• الخطية: ±0.5% (ضمن نطاق القياس الديناميكي)
• مكون إشارة تيار مستمر: قابل للتعديل عبر مقياس الجهد P2؛ أومين = +2 فولت، أوماكس = جهد الإمداد - 2.5 فولت
• الضوضاء (الحد الأقصى للإشارة المتبقية): 12 مللي فولت لكل ثانية عند 5 مللي أمبير تيار مستمر؛ 25 مللي فولت لكل ثانية عند 12 مللي أمبير تيار مستمر
• العزلة الكلفانية (الإدخال إلى الإخراج) ≥ 4 كيلو فولت RMS
• التوصيلات الكهربائية: 5 علامات، نوع AMP-Faston 6.3
• درجة حرارة التشغيل: من 0 درجة مئوية إلى +55 درجة مئوية
• درجة حرارة التخزين: -20 درجة مئوية إلى +70 درجة مئوية

في أنظمة مراقبة حالة الضاغط في صناعة البتروكيماويات، يعمل GSI130 على تشغيل مقاييس تسارع الإخراج الحالي من سلسلة CE وينقل إشارات المستشعر عبر مسافات طويلة إلى نظام الحصول على البيانات في غرفة التحكم. تتيح قدرته على التحويل من μA إلى mV إرسال الإشارات لمسافات طويلة - تمتد لمئات الأمتار - دون مخاوف بشأن توهين الإشارة.

ما الفرق بين GSI130 (244-130-000-20) وGSI122؟

ينتمي GSI122 وGSI130 إلى نفس سلسلة المنتجات ويشتركان في وظائف أساسية مماثلة. والفرق الرئيسي هو أن GSI122 مناسب للاستخدام في الأجواء التي يحتمل أن تكون قابلة للانفجار، في حين أن GSI130 ليس كذلك. إذا كان التشغيل في منطقة مقاومة للانفجار مطلوبًا، فيجب تحديد GSI122 — أو النموذج اللاحق له، GSI127 —.

ما هي أنواع إشارات الاستشعار التي يدعمها GSI130؟

وهو يدعم الإشارة الحالية 0-20 مللي أمبير ومدخلات إشارة الجهد 0-20 فولت تيار مستمر. وهو متوافق مع أجهزة استشعار الاهتزاز من سلسلة CA، وCE، وPV، وVE، وأجهزة استشعار الضغط الديناميكي من سلسلة CP، وأجهزة استشعار القرب من سلسلة TQ.

ما هي فترة الضمان؟

الضمان الصناعي القياسي: 12 شهرًا؛ مع التثبيت الصحيح وعدم التحميل الزائد، يتمتع المنتج بعمر خدمة يتراوح من 5 إلى 10 سنوات.
