ار بي اس 6 يو 200-582-200-013

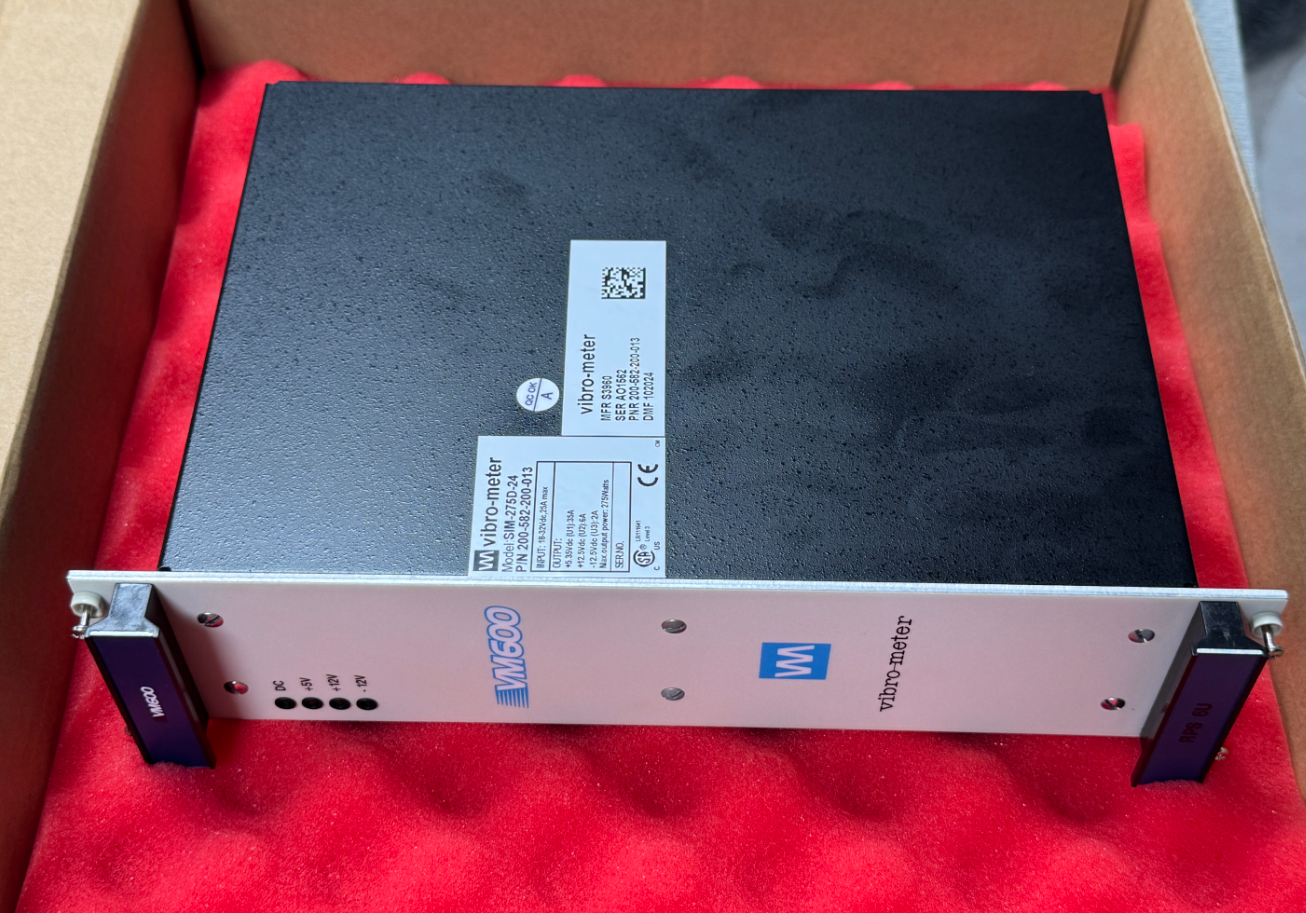

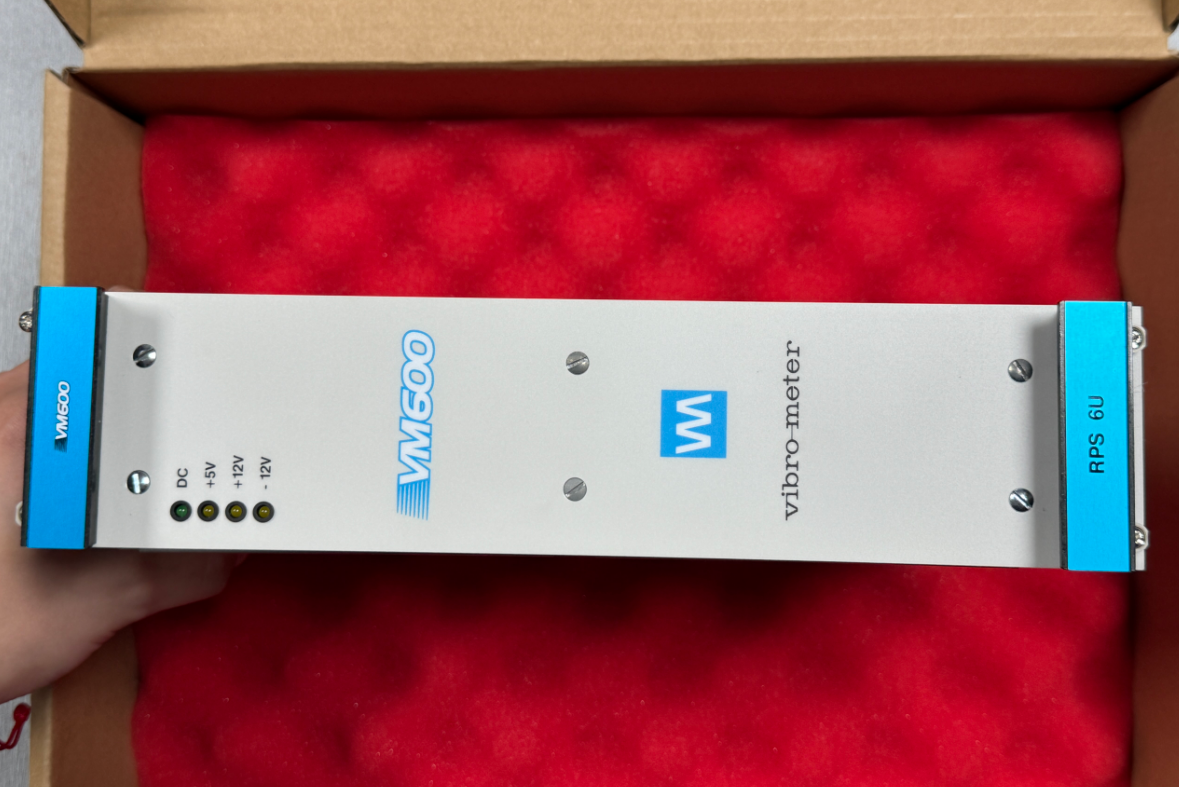

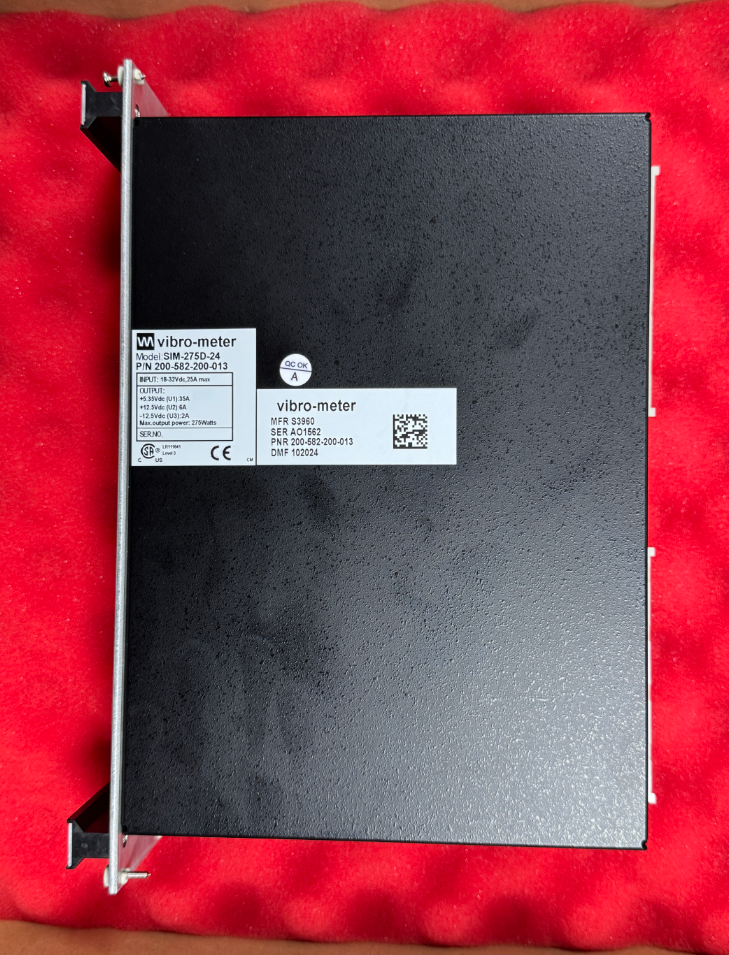

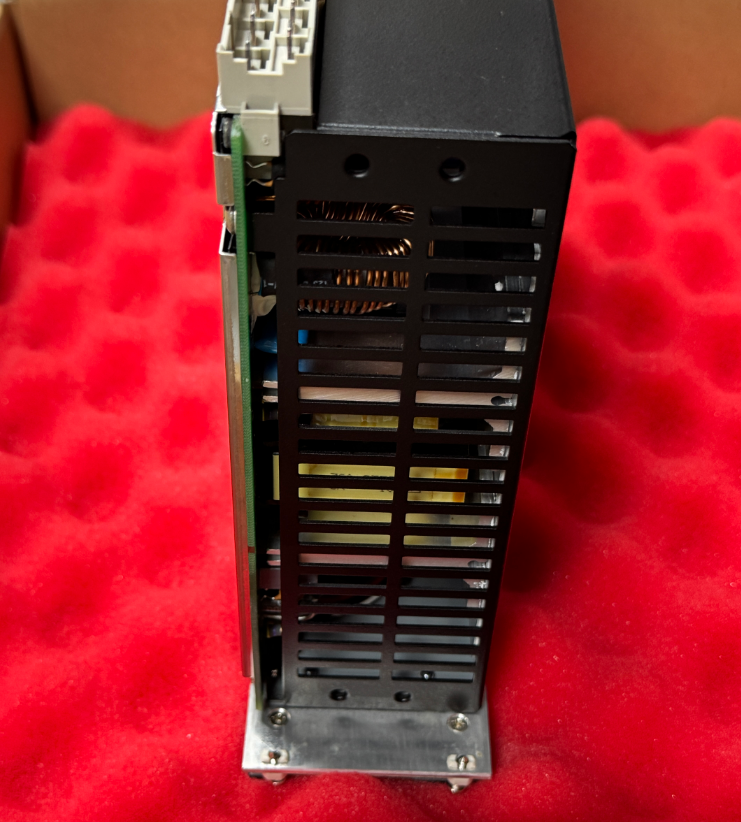

RPS6U 200-582-200-013 هو وحدة إمدادات الطاقة مثبتة على الرف مصممة خصيصًا لأنظمة الحماية الميكانيكية وأنظمة مراقبة الحالة والأداء.هذا مصدر الطاقة بمثابة وحدة إمدادات الطاقة الحرجة في نظام مراقبة كامل.

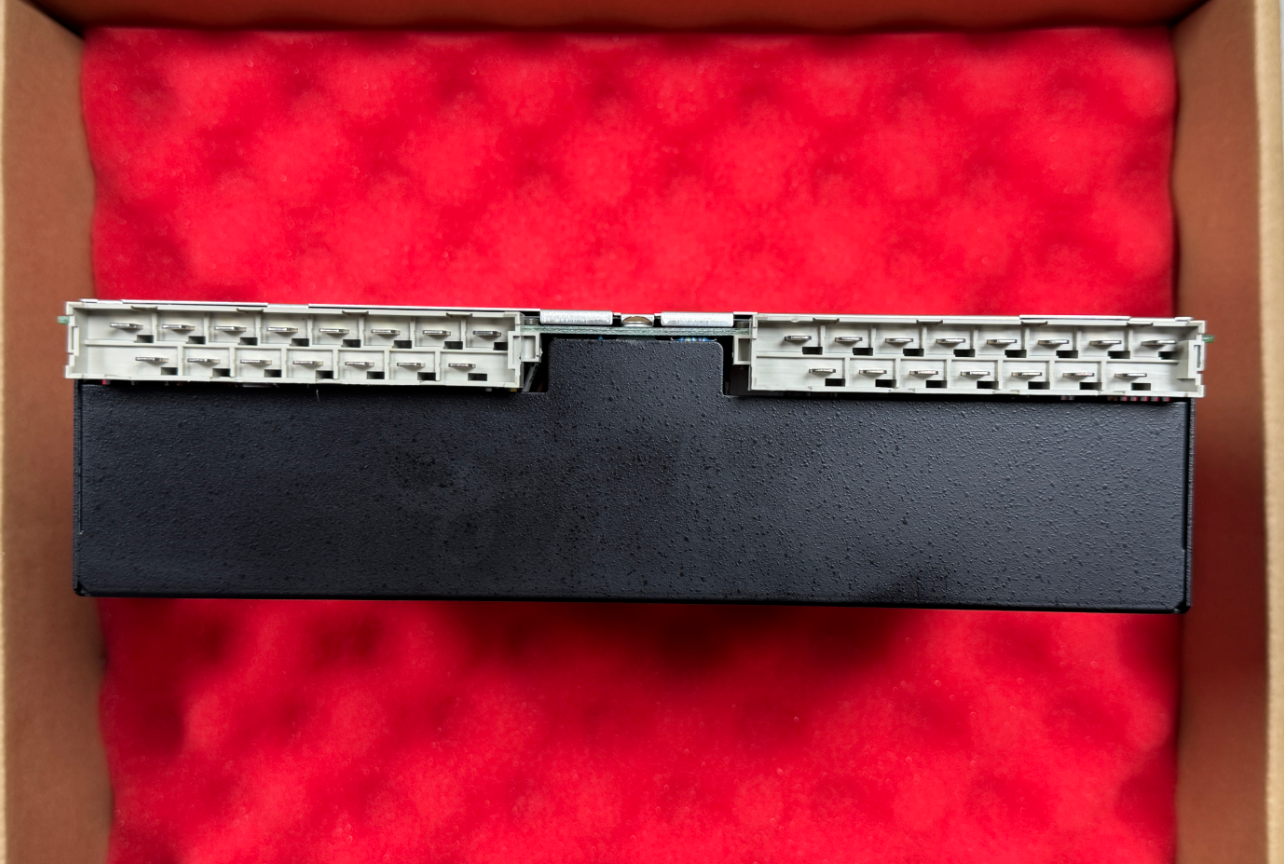

هذا النموذج ينتمي إلى سلسلة مدخلات 24 DC. وهو متوافق مع رفوف 6U ABE04x القياسية 19 بوصة، يرتفع في الجزء الأمامي من رفوف،وتتصل إلى VME الحافلة خلفية الرف عن طريق الاتصالات الثنائية عالية التيار DIN41612 H15 في الجزء الخلفي، توفير مصدر طاقة موحد لجميع بطاقات المراقبة داخل الرف.

• الجهد المدخل الاسمي: 24 فولت DC
• نطاق الجهد المدخل: 18 إلى 32 فولت DC
• التيار الداخلي: ما يصل إلى 30A
• الكفاءة: 83%
• التيار الداخلي: < 10 أضعاف التيار المدخل المسمى
• الجهد الإخراج المسموح به: +5 VDC (حد أقصى 50 A) ، +12 VDC (حد أقصى 8 A) ، -12 VDC (حد أقصى 4 A)
• الطاقة القصوى للخروج: 330 واط

قابلة للتطبيق على: درجات الحرارة المحيطة ≤ 50 °C ؛ عدد البطاقات القياسية ؛ الوحدات المساعدة غير الأساسية ؛ يضمن التشغيل المستقر لمرفق مجهز بالكامل بأقل تكلفة.

ينطبق على: أنظمة TSI للوحدات الحيوية مثل توربينات البخار وتوربينات الغاز والضاغطات الكبيرة؛ إذا فشل أحد إمدادات الطاقة، فإن الوحدة الأخرى تحمل الحمل بالكامل بشكل مستقل.ضمان المراقبة المستمرة وتلبية متطلبات حماية السلامة الإلزامية للوحدة.

قابلة للتطبيق على: غرف الآلات ذات درجات حرارة > 50 درجة مئوية ومجهزة بالكامل ببطاقات عالية الكثافة (10 بطاقات معالجة ومرور أكثر) ؛ مصادر الطاقة المزدوجة تشترك في الحمل ،تعويض انخفاض الطاقة الناجم عن درجات الحرارة العالية وضمان قدرة إخراج كافية عند الحمل الكامل.

نظراً لارتفاع درجة حرارة البيئة (تقريباً 50 درجة مئوية) في منصة نفط بحرية معينة والمتطلبات العالية للغاية لوجود النظام،تم اختيار وحدتين طاقة RPS6U 200-582-200-013 للعمل في تكوين غير زائد، لتزويد طاقة إلى رف مجهز بالكامل لضمان مساحة كافية للطاقة حتى في بيئات ذات درجات حرارة عالية.النظام يعمل بشكل مستقر لأكثر من عامين دون أي إخفاقات متعلقة بالطاقة.
