CE311 444-311-000-023

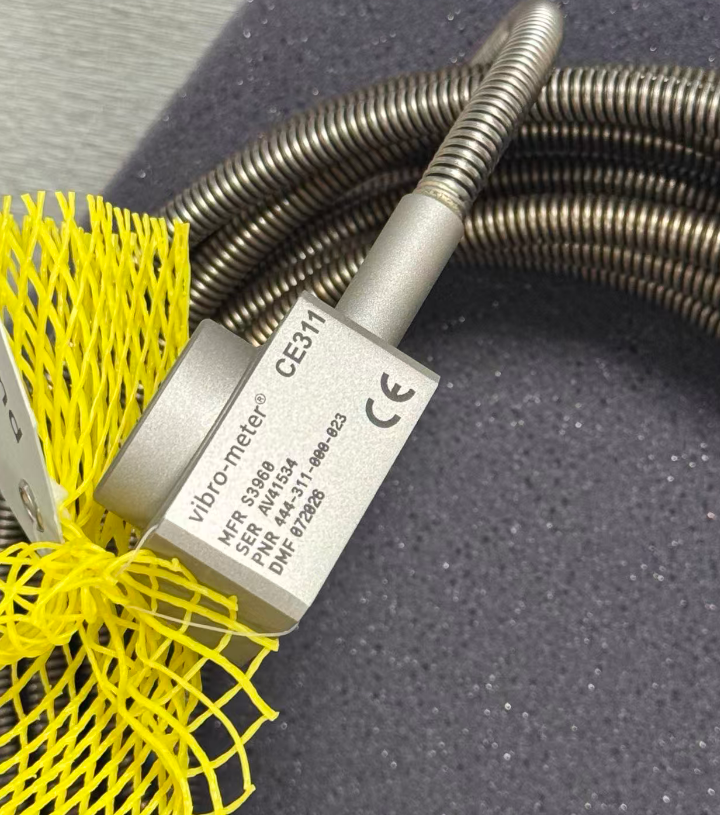

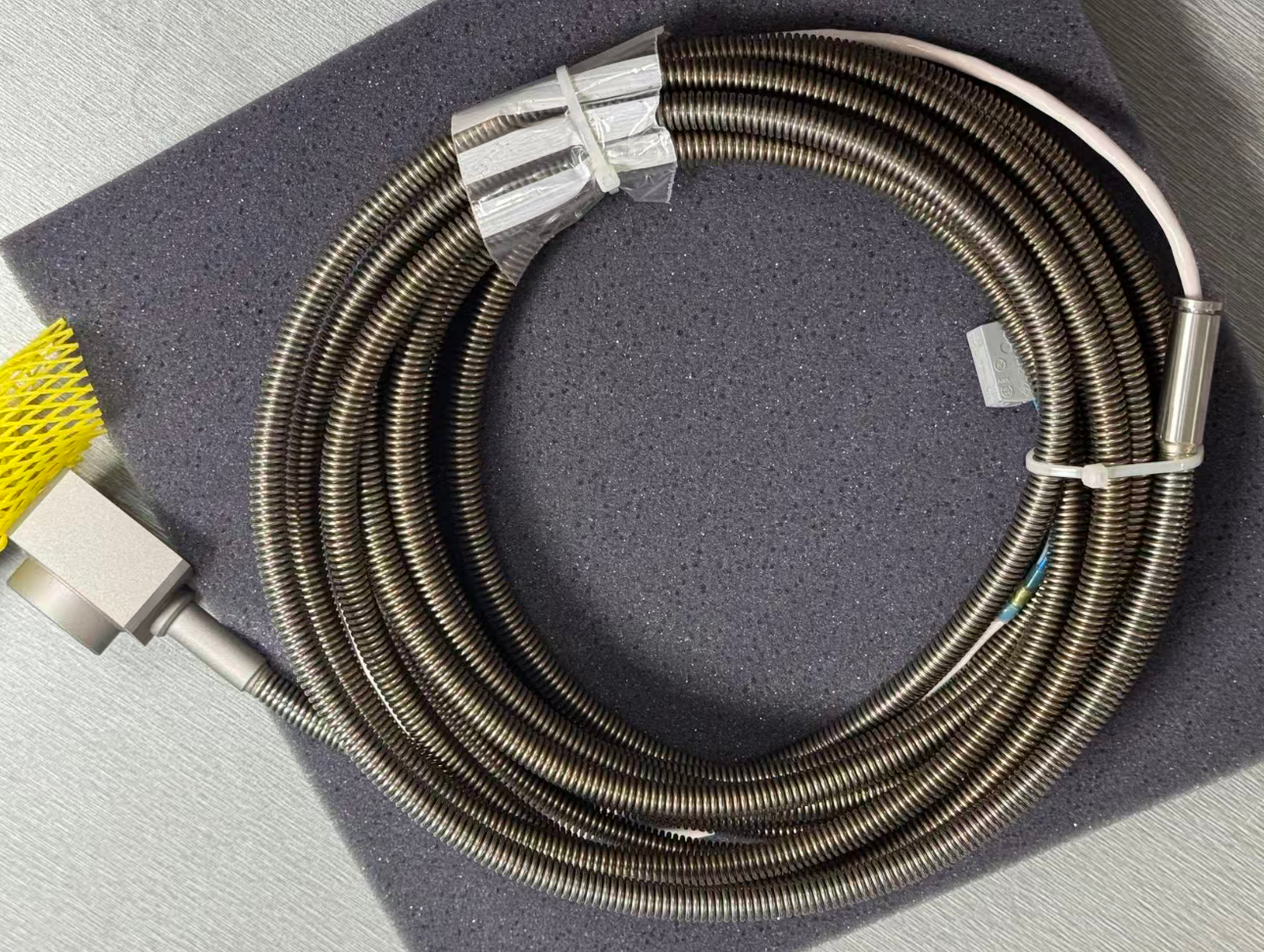

CE311 444-311-000-023 هو مقياس تسارع بييزو كهربائي في النسخة القياسية مع كابل متكامل بطول 6 أمتار.تم تصميمه خصيصا لمراقبة الاهتزاز الميكانيكي والحماية في البيئات الصناعية القاسيةيحتوي على إلكترونيات محولة الشحنة إلى التيار وتخرج إشارة معدل التيارتتيح نقل إشارة مباشر لمسافات طويلة دون الحاجة إلى مكبر شحن خارجي.

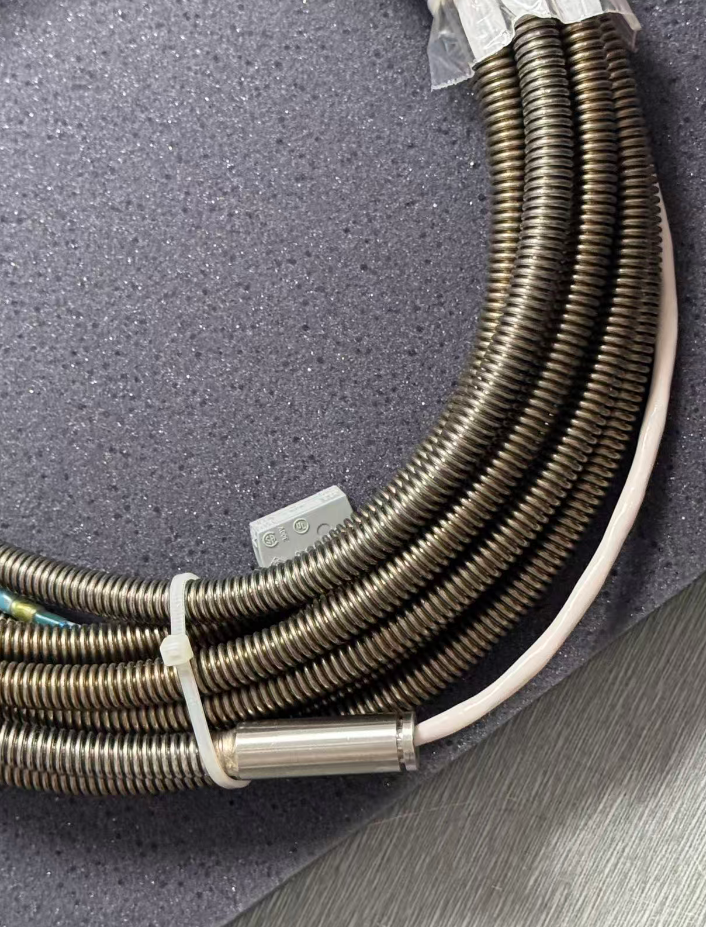

يستخدم جهاز CE311 عنصر قياس متماثل من مادة بوليكريستالية. تعمل الإلكترونيات المدمجة في جهاز الاستشعار على معالجة الإشارة وتحويل الشحنة إلى التيار.تصدر إشارة محددة بالتيار مناسبة لنقل المسافات الطويلةيتم توصيل جسم جهاز الاستشعار بالكابل المدمج المحمي من خلال اللحام الهرمي ، ويتم حماية الكابل بالكامل بواسطة خرطوم من الفولاذ المقاوم للصدأ مرن (أنبوب واقي).

المفاصل الملحومة بشكل مغلق بين جهاز الاستشعار والأنبوب الوقائيوكذلك الملوثات المحتملة مثل الغبارهذا يجعل CE311 جهازا موثوقا للغاية مناسبة لمراقبة الاهتزاز الصناعي على المدى الطويل.

• الحساسية: 50 μA/g ± 5%
• نطاق القياس الديناميكي: 0.004 إلى 40 غرامًا
• قدرة الإفراط في الحمل (الذروة): تصل إلى 100 غرام
• خطية: ± 1٪ (في نطاق القياس الديناميكي)
• الحساسية العرضية: < 3% (قاس عند 15 هرتز و 5 غرام)
• تردد الرنين (بعد التثبيت): 20 كيلو هرتز (عادة)
• استجابة التردد: -3 ديسيبل @ 2 هرتز؛ ≤±5% بين 6 و 5000 هرتز؛ ≤±10% بين 5000 و 8000 هرتز
• إمدادات الطاقة: 15 إلى 28 فولت مكافئة، التيار الانحرافي 5.5 إلى 7.5 مآ
• إرسال الإشارة: خروج معدل التيار (2 سلك)
• تسارع الصدمة: 500 غرام ذروة (موجة نصف السينس، مدة 1 ميس)
• حساسية التوتر الأساسي: 0.0015 غرام/μ (عادة)

يتم تصنيف سلسلة CE311 حسب طول الكابلات وشهادة مقاومة الانفجار. معلومات الطلب هي كما يلي:

MA133: مجموعة العزل الحراري
TA102: محول تركيب
CG310: رابط ثلاثي الدبابيس (الرجل: MS3106E14S-7P ، الإناث: MS3106E14S-7S)
JB105 / JB116: صندوق التقاطع
K2xx: كابل نقل
GSI127: وحدة العزل الكهربائي

• يتم اختيار طول الكابل بناءً على المسافة من جهاز الاستشعار إلى صندوق التوصيل أو نظام المراقبة. النسخة التي يبلغ طولها 6 أمتار مناسبة للتركيبات على مسافات متوسطة.
• إذا كانت هناك حاجة إلى كابل أطول، استخدم الموصلات وصندوق التوصيل وكابل نقل.
• إذا كانت درجة حرارة سطح التركيب تتجاوز النطاق المسموح به للمستشعر، استخدم مجموعة العزل الحراري MA133.
• يجب أن يدعم نظام المراقبة المدخلات المعدلة بالتيار (2 سلك، إمدادات الطاقة 15-28 VDC، التيار التحيز 5.5 - 7.5 mA).

في موقع صناعي معين ، تتطلب المعدات الميكانيكية مراقبة الاهتزازات لفترة طويلة. ومع ذلك ، هناك مسافة كبيرة بين موقع تثبيت أجهزة الاستشعار ونظام المراقبة,وتحتوي البيئة على النفط والرطوبة والغبار. تم اختيار CE311 444-311-000-023 (النسخة القياسية ، كابل متكامل بطول 6 أمتار) ؛تستخدم دوائرها الإلكترونية المدمجة ومخرجاتها المعدلة بالتيار، فإنه ينقل إشارات على مسافات طويلة إلى نظام المراقبة.
الهيكل المحمّل بالكامل والمختوم والأنابيب الواقية من الفولاذ المقاوم للصدأ مقاومة فعالة للزيت والرطوبة والغبار، مما يضمن تشغيل المستشعر طويل الأجل وموثوق به.عندما تتجاوز نطاق الاهتزاز عتبة محددة مسبقاً، نظام المراقبة يؤدي إلى إنذار أو إجراء وقائي لمنع تلف المعدات وتوقف غير مخطط له.

نعم، سي إي 311 تستخدم خروجاً معقلاً للتيار، مما يجعلها مناسبة للانتقال لمسافات طويلة، ويمكن تمديدها باستخدام الموصلات وصناديق التوصيل وكابلات النقل

التشغيل المستمر: -40 درجة مئوية إلى +125 درجة مئوية؛ التعرض قصير الأجل (إلى 15 دقيقة): -55 درجة مئوية إلى +150 درجة مئوية.

لا، الـ CE311 لديها دوائر إلكترونية مدمجة تقوم بتحويل الشحنة إلى تيار وتخرج مباشرة إشارة معدل التيار، مما يلغي الحاجة إلى مكيف إشارة خارجي.

الضمان الصناعي القياسي: 12 شهرًا ؛ مع التثبيت السليم وعدم الإفراط في التحميل ، يبلغ عمر الخدمة للمنتج 5-10 سنوات.
