جي اس اي 130 244-130-000-204
تفاصيل المنتج
| رقم الوحدة | GSI130 | رقم الطلب | 244-130-000-204 |
|---|---|---|---|
| حالة | في الأوراق المالية | وزن | 1 كجم |
| مهلة | 3-5 أيام عمل | ماركة | آخر |
| أصل | الصين | سعر البيع | 700 دولار |
| الضمان | 1 سنة | ||
| إبراز | أنظمة النقل ذات السلكين وحدة الفصل الجلفانية,عزل 4 كيلو فولت يتحمل الجهد الكهربي لوحدة GSI130,وحدة عزل الإشارة بحساسية 1 فولت/مللي أمبير |
||
منتوج وصف

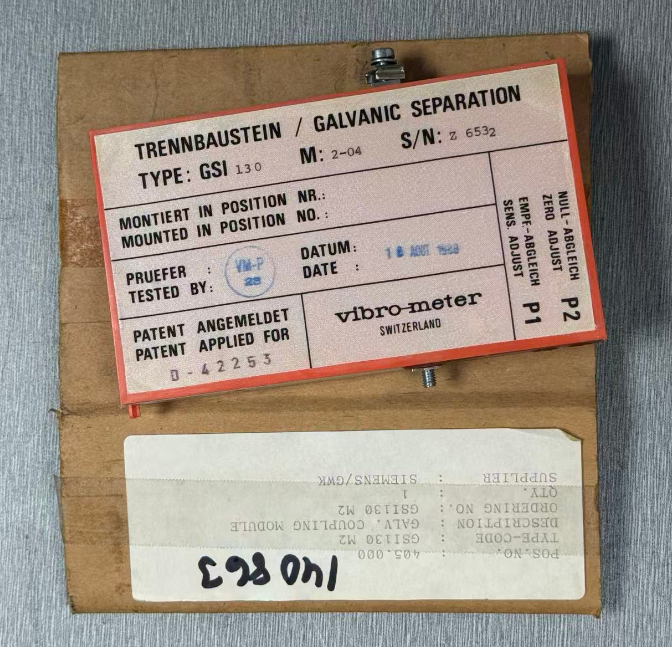

GSI130 244-130-000-204 وحدة الفصل الغالفاني
الخصائص الرئيسية
- من أجل أنظمة نقل سلكي
- يوفر الطاقة إلى أجهزة الاستشعار والتحكم ويقرأ إشاراتهم
- يمكن أن تشغل الأنظمة الإلكترونية مع استهلاك تيار أقل من 20 mA
- يخرج إشارة الجهد متناسبة مع التيار الذي يسحب من قبل جهاز التحكم

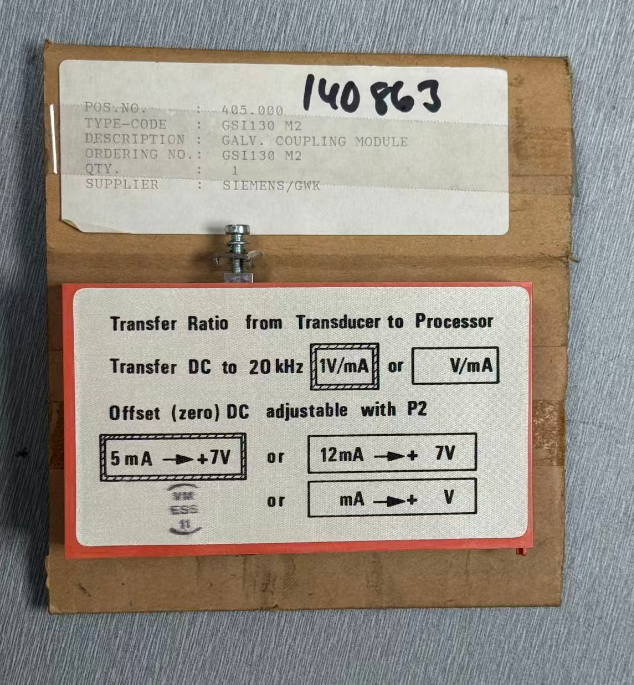

- الحساسية المعدلة إلى 1 فولت/ما (تحويل التيار المتردد + التيار المتردد)
- العزل الاسمي يقاوم الجهد: 4 كيلو فولت
- الخروج يمكن أن تكون متصلة إلى أجهزة استشعار سي سي... سلسلة أو IPC...
وصف المنتج
GSI130 244-130-000-204 هي وحدة الفصل الغالفاني من سلسلة GSI 122/130. تستخدم هذه الوحدة لتشغيل أجهزة الاستشعار ومكيفات الإشارة وقراءة إشارات الإخراج الخاصة بها.يستخدم بشكل رئيسي في أنظمة نقل سلكي.
الوظيفة الأساسية للوحدة هي توفير العزل الكهربائي بين نقطة القياس ومعدات معالجة الإشارة.يمنع المشاكل الناجمة عن اختلافات الجهد بين نقطة القياس ومعدات معالجة الإشارةمثل حلقات الأرض
في أنظمة مراقبة الاهتزاز القديمة، غالبا ما يتم تثبيت أجهزة استشعار أو مكيفات في الميدان، في حين أن معدات معالجة الإشارة تقع في غرفة التحكم أو غرفة الإلكترونيات.قد يكون هناك فرق في إمكانات الأرض بين الاثنين، مما يؤدي إلى الضوضاء أو الانجراف أو الإنذارات الكاذبة في إشارات الاهتزاز. GSI 130 يكسر هذا المسار الموصل من خلال العزل الكهربائي ، مما يؤدي إلى نقل إشارة أكثر استقرارا.
مواصفات المنتج
| الاسم التجاري | غيرها |
| النموذج | GSI130 |
| معلومات الطلب | 244-130-000-204 |
| كتالوج | محولات السرعة |
| الوزن الإجمالي/وزن الشحن | 2.2 باوند / 35.2 أوقية / 1 كجم |
| حجم العبوة | 16 سم × 16 سم × 12 سم |
| بلد المنشأ | الصين |
| الرمز السريع | 8537101190 |
| وقت التنفيذ | في المخزون |
| ميناء الشحن | شيامين |
| الدفع | T/T |
| سعر البيع | 700 دولار |
| الضمان | 12 شهراً |
| وقت التنفيذ | 3-5 أيام عمل |
| شركاء البريد | DHL و UPS و TNT و FedEx و EMS |
معلومات الطلب
إجراءات الصيانة الروتينية

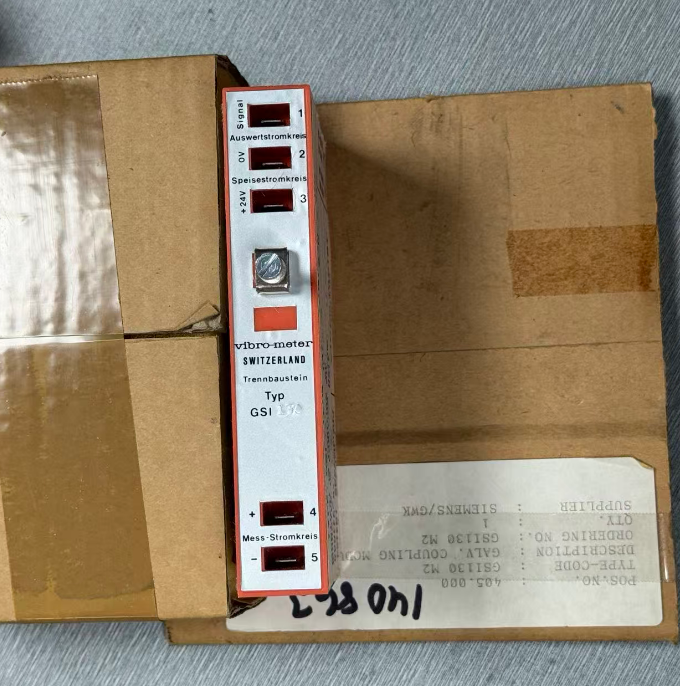

- تحقق من إمدادات الطاقة والأسلاكتحقق من أن محطات +24 فولت و 0 فولت و SIGNAL متصلة بشكل آمن ، دون اتصالات فضفاضة أو تآكل أو أسلاك مكسورة.
- تحقق من العزلة والأرضالتحقق من أن موقع تركيب الوحدة وطريقة الترسيم والدرع يتوافقون مع متطلبات النظام لمنع تكوين حلقات جديدة للأرض.
- تحقق من نسبة الإخراج:أثناء عمليات إصلاح كبيرة للنظام، تحقق مما إذا كان الإخراج لا يزال يلبي علاقة نقل 1 فولت/ما؛ إذا كان النظام يتضمن تعديل الحساسية، فانطلق بحذر وفقًا للدليل.
- ملاحظة:تحدد الوثائق أن ضبط مستوى التيار المباشر هو "GSI 122 فقط" ؛ عند صيانة GSI 130 ، لا تقوم بتعديل ميزات غير موجودة في هذا الطراز عن طريق الخطأ.
- التنظيف وتبديد الحرارة:حافظ على سطح الوحدة نظيفًا لمنع تراكم الغبار والرطوبة من تسبب انخفاض العزل.
- إدارة قطع الغيار:نظرًا لأن GSI130 هو نموذج أقدم ، فمن المستحسن الاحتفاظ بإمدادات كافية من قطع الغيار للتطبيقات الحرجة لتجنب فترات توقف طويلة في حالة فشل.
- شهادة وتقييم السلامة:إذا تم استخدامها في الغلاف الجوي المحتمل الانفجار أو الدوائر ذات الصلة بالسلامة، تحقق بعد الصيانة من أن حدود التصديق وسلامة النظام لا تزال دون تأثير.
دراسة حالة التطبيق
في مراقبة اهتزازات توربينات البخار ، يتم تثبيت مقاييس تسريع من سلسلة CA في الموقع أو أجهزة تحكم ذات صلة بالقرب من أغطية المحامل ،والإشارات يجب أن تنتقل عبر مسافات طويلة إلى رف المراقبة في غرفة الإلكترونيات.
لأن هناك العديد من أجهزة الطاقة العالية في المحطة، الفرق في إمكانات الأرض يقدم الضوضاء إلى سلسلة الإشارة.يتم تحقيق العزل الجالفاني بين نقطة القياس ووحدة معالجة الإشارة، حلقة الأرض مكسورة، وإشارة الاهتزاز تستقر.
الأسئلة الشائعة
ما هي الوظائف الرئيسية لـ GSI130 244-130-000-204؟
يستخدم لتشغيل أجهزة الاستشعار والتحكم وقراءة إشاراتها ؛ يستخدم أساسا في أنظمة نقل سلكي ،إصدار إشارة الجهد متناسبة مع التيار المستهلك من قبل جهاز التحكم مع توفير عزل غالفاني بين نقطة القياس ووحدة معالجة الإشارة.
ما هي الإشارة التي يصدرها؟
يصدر إشارة الجهد متناسبة مع التيار الذي يستقطبه جهاز التحكم. الحساسية المحددة في الوثائق هي 1 فولت / م.ويمكن استخدامه مباشرة لتحليل إشارة جهاز التحكم.
ما هي فترة الضمان؟
الضمان الصناعي القياسي: 12 شهرًا ؛ مع التثبيت السليم وعدم الإفراط في التحميل ، يبلغ عمر الخدمة للمنتج 5-10 سنوات.
