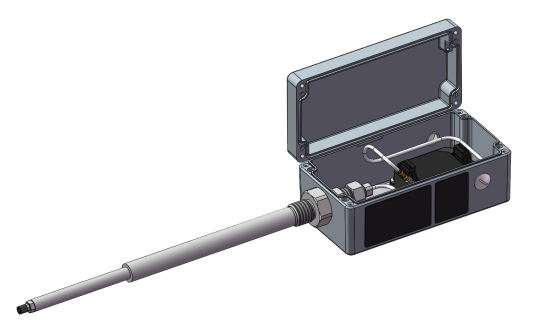

PA150 800-150-000-011

PA150 800-150-000-011عبارة عن محول تركيب مسبار يدمج سلسلة قياس القرب في نظام كامل مستقل مصمم لقياس عدم التلامس لأعمدة الآلات الدوارة في البيئات الصناعية الصعبة.

• مبدأ القياس: تيار إيدي (عدم الاتصال)
• نطاق القياس الخطي (G3): 0.3 ~ 4.3 ملم
• الحساسية (G3): 4 مللي فولت/ميكرومتر (الجهد) / 1.25 ميكرو أمبير/ميكرومتر (تيار)
• استجابة التردد: تيار مستمر ~ 20 كيلو هرتز (-3 ديسيبل)
• الخطية: الرجوع إلى منحنى الأداء
• إجمالي طول النظام: 1 متر (كابل TQ912 مدمج)
• نطاق درجة حرارة المستشعر: -40 درجة مئوية ~ +180 درجة مئوية
• نطاق درجة حرارة مكيف الإشارة: -40 درجة مئوية ~ +85 درجة مئوية
• تصنيف حماية السكن: IP65
• مادة الإسكان: سبائك الألومنيوم (يموت الصب)
• مادة قضيب التثبيت: الفولاذ المقاوم للصدأ 1.4301
• مادة المحول: الفولاذ المقاوم للصدأ 1.4305
• شهادة مقاومة للانفجار: Ex e (زيادة السلامة)
• امتثال التوافق الكهرومغناطيسي: EN 61000-6-2 / EN 61000-6-4
• السلامة الكهربائية: EN/IEC 61010-1

يجمع PA150 بين المستشعر ومكيف الإشارة وهيكل التثبيت في وحدة واحدة، مما يبسط عملية التثبيت والتشغيل بشكل كبير. تشتمل الميزات الرئيسية على نطاق قياس خطي 4 مم (حساسية G3: 4 مللي فولت/ميكرومتر)، واستجابة تردد واسعة (تيار مستمر إلى 20 كيلو هرتز)، وشهادة السلامة الوظيفية SIL 2، والتوافق مع API 670.

يسمح تصميم غلافها القابل للفصل بتعديلات الفجوات أثناء تشغيل الماكينة، بينما يوفر قضيب التثبيت المصنوع من الفولاذ المقاوم للصدأ (المتوفر بأطوال تتراوح من 50 إلى 800 مم) وإمكانية تعديل الموضع ± 10 مم مرونة تثبيت استثنائية.

يُستخدم PA150 على نطاق واسع لحماية الاهتزازات ومراقبة حالة الآلات الدوارة - مثل توربينات البخار وتوربينات الغاز والضواغط ومجموعات المضخات - في قطاعات تشمل توليد الطاقة والبتروكيماويات. يضمن تصنيف حماية الدخول IP65 ونطاق درجة حرارة التشغيل الواسع تشغيلًا موثوقًا وطويل الأمد في البيئات الصناعية القاسية.

تطلبت إحدى شركات البتروكيماويات مراقبة الإزاحة المحورية للدوار لضاغط الطرد المركزي لمنع تلف محامل الدفع. يغطي نطاق القياس الخطي 4 مم الخاص بـ PA150 (خيار G3) النطاق الكامل للإزاحة المحورية.

يوفر قضيب التثبيت المصنوع من الفولاذ المقاوم للصدأ (C144، 144 مم) ومجموعة المحول (E105، 105 مم) تعديلًا مرنًا لعمق التثبيت (±10 مم). يتم تغذية إشارة خرج الجهد (-1.6 فولت إلى -17.6 فولت) في نظام المراقبة VM600 لتمكين مراقبة الموقع في الوقت الحقيقي والإنذار.

يمكن ضبط موضع التركيب لساق المسبار المصنوع من الفولاذ المقاوم للصدأ ضمن نطاق ±10 مم، ويوفر المحول خيارات مختلفة للخيوط والطول لتناسب أسطح التثبيت المختلفة:

• التثبيت الخارجي:يدعم التثبيت العكسي لمستشعر TQ912، مما يسمح بالتثبيت دون تفكيك الماكينة.
• تعديل الفجوة:يتيح تصميم الغلاف القابل للفصل إمكانية تعديل الفجوة بين المسبار والهدف بسهولة، حتى أثناء تشغيل الجهاز.
• تركيب مرن:يمكن تعديل موضع التركيب لساق المسبار المصنوع من الفولاذ المقاوم للصدأ ضمن نطاق ±10 مم، ويوفر المحول خيارات مختلفة للخيوط والطول لتناسب أسطح التثبيت المختلفة.

ما هو مبدأ قياس PA150؟
يستخدم PA150 مبدأ التيار الدوامي لقياس عدم الاتصال.

هل يمكن استخدامه في المناطق الخطرة؟
نعم. يتوفر PA150 في إصدار معتمد مقاوم للانفجار (Ex) (رمز الموديل A5) مناسب للبيئات التي يحتمل أن تكون متفجرة. ومع ذلك، يرجى ملاحظة أن جميع مكونات سلسلة القياس بأكملها (المستشعر والكابل ومكيف الإشارة) يجب أن تمتلك شهادة Ex المقابلة.

ما هو الطول الإجمالي للنظام؟
بالنسبة لـ PA150، يتوافق إجمالي طول النظام (TSL) مع طول الكابل المدمج بطول 1 متر المتصل بمستشعر TQ912.

ما هي فترة الضمان؟
الضمان الصناعي القياسي: 12 شهرًا؛ مع التثبيت الصحيح وعدم التحميل الزائد، يتمتع المنتج بعمر خدمة يتراوح من 5 إلى 10 سنوات.
