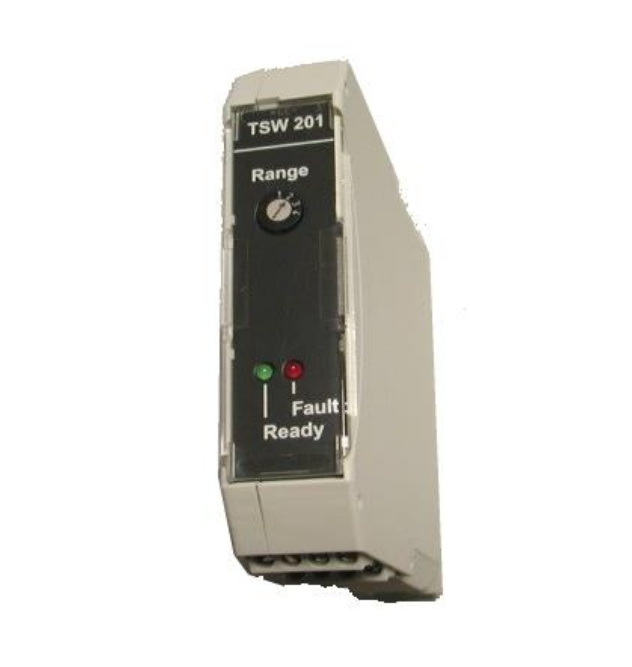

في إم دي TSW201-007-05

جهاز VMD TSW201-007-05 هو جهاز إرسال اهتزازات واحد القناة صناعية مصممة لقياس اهتزاز العمود (Sppm) للآلات الدوارة باستخدام جهاز استشعار تحريك التيار الدوامي.يخرج قيم الاهتزاز من ذروة إلى ذروة ويتوافق مع معايير DIN ISO 10817-1، مع معادلة جزئية لمعايير API 610.

• نطاق القياس: 50/125/250/500 μm p-p (يمكن تحديده عبر اللوحة الأمامية)
• نطاق التردد: 1-250 هرتز (الإعداد المصنع)
• دقة الحساسية: ± 5 ٪
• انحراف الخطية: ± 2% FSR
• خطأ الحرارة: 8% RD + 4% FSR
• درجة الحرارة المحيطة: 0 إلى + 85 درجة مئوية
• فولتاج التغذية: +24 VDC (18-30 VDC) ، ما يصل إلى 100 mA ، معزولة غالفانيًا
• مادة السقوط: بولياميد، رمادية
• درجة الحماية: IP40
• طريقة التثبيت: تعبئة السكة الحديدية DIN (EN 60715:2001-09 نوع 35 × 7.5 مم)

الوحدة لديها وظائف تشخيص ذاتية داخلية شاملة تراقب في الوقت الحقيقي لأخطاء الدائرة المفتوحة أو الدائرة القصيرة في المستشعر والكابلاتوكذلك الحالات التي يتجاوز فيها الكائن المقاس نطاق القياس الثابتيتم الإشارة إلى حالة الخطأ عن طريق مصباح LED أحمر على اللوحة الأمامية وإشارة خطأ 2 mA.

VMD--TSW201--X1--X2:

1. التفتيش البصري: فحص دوري لمنشأة جهاز الإرسال بحثًا عن الأضرار أو التلوث أو التآكل.
2. فحص ضوء المؤشر: تحقق من أن مصباح "Ready" الأخضر مضاء بشكل مستمر وأن مصباح "Failure" الأحمر مغلق.
3. فحص الأسلاك: تحقق من أن جميع محطات الأسلاك آمنة وأن الكابلات لا تظهر علامات على التآكل أو التلف.
4. فحص فجوة المستشعر: تأكيد أن الفجوة الثابتة بين مستشعر التيار الدوامي والعمود المقاس هي ضمن نطاق القياس الفعال.

تتطلب وحدة توربينات البخار في محطة توليد الطاقة الحرارية مراقبة مستمرة لرعشة العمود أثناء التشغيل لمنع فشل الشفرة أو الوعاء.يتم استخدام جهاز إرسال VMD TSW201-007-05 مقترن بمستشعر WW007 للتيار الدوامي؛ يتم تركيب جهاز الاستشعار في مجلة العمود بالقرب من المحمل لإجراء قياس غير اتصال لاهتزاز العمود من قمة إلى قمة. يقوم جهاز الإرسال بإخراج إشارة 4-20 mA إلى DCS ،تمكين مراقبة حالة الاهتزاز في الوحدة في الوقت الفعلي وتقديم الإنذار.
