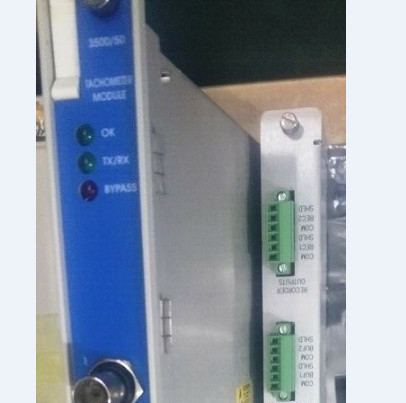

المنتج:وحدة قياس السرعة Bently Nevada 3500/50-01-00-01 133388-02

الوصف
وحدة قياس السرعة 3500/50 هي وحدة ذات قناتين تقبل المدخلات من مجسات القرب أو أجهزة الالتقاط المغناطيسية (باستثناء ما هو مذكور) لتحديد سرعة دوران العمود، أو تسارع الدوار، أو اتجاه الدوار، وتقارن هذه القياسات مع نقاط ضبط الإنذار المبرمجة من قبل المستخدم، وتولد
إنذارات عند انتهاك نقاط الضبط هذه. تتم برمجة وحدة قياس السرعة 3500/50 باستخدام برنامج تكوين الرف 3500 ويمكن تكوينها بأربعة خيارات مختلفة:

1. مراقبة السرعة، وتنبيه نقطة الضبط، وتنبيه نطاق السرعة.
2. مراقبة السرعة، وتنبيه نقطة الضبط، وإشعار السرعة الصفرية.
3. مراقبة السرعة، وتنبيه نقطة الضبط، وتنبيه تسارع الدوار.
4. مراقبة السرعة، وتنبيه نقطة الضبط، وإشعار الدوران العكسي.

يمكن تكوين 3500/50 لتزويد إشارات Keyphasor® المهيأة إلى اللوحة الخلفية للرف 3500 لاستخدامها بواسطة أجهزة المراقبة الأخرى، وبالتالي القضاء على الحاجة إلى وحدة Keyphasor منفصلة في الرف. يحتوي 3500/50 أيضًا على ميزة تثبيت الذروة التي تخزن أعلى سرعة، أو أعلى سرعة عكسية، أو عدد الدورات العكسية (اعتمادًا على نوع القناة المحدد) التي وصل إليها الجهاز. يمكن للمستخدم إعادة تعيين قيم الذروة هذه.

ملاحظة التطبيق
لم يتم تصميم وحدات قياس السرعة Bently Nevada
للاستخدام بشكل مستقل أو كعنصر
من، نظام التحكم في السرعة أو نظام الحماية من السرعة الزائدة. لا توفر وحدات قياس السرعة Bently Nevada التكرار الوقائي ولا سرعة الاستجابة اللازمة للتشغيل الموثوق به كنظام للتحكم في السرعة أو نظام الحماية من السرعة الزائدة. حيثما يتم توفيرها، يكون الإخراج التناظري النسبي مناسبًا لتسجيل البيانات أو تسجيل الرسوم البيانية أو أغراض العرض فقط. أيضًا، حيثما يتم توفيرها، تكون نقاط ضبط تنبيه السرعة مناسبة لأغراض الإعلان فقط.

قد لا يتم استخدام أجهزة الالتقاط المغناطيسية لخيار الدوران العكسي لأن هذه المحولات لا
توفر حافة نظيفة لدائرة الكشف أثناء السرعات المنخفضة. قد يؤدي هذا إلى مؤشرات خاطئة
من اتجاه الدوران. لا يوصى باستخدام أجهزة الالتقاط المغناطيسية لخيار السرعة الصفرية لأن هذه المحولات لا توفر حافة نظيفة لدائرة الكشف أثناء السرعات المنخفضة.

قد يشكل عدم أخذ العناصر المذكورة أعلاه في الاعتبار سوء استخدام للمنتج وقد يؤدي إلى
تلف الممتلكات و/أو الإصابة الجسدية. ملاحظة: يوفر خط إنتاج Bently Nevada نظام حماية من السرعة الزائدة لنظام 3500. راجع المواصفات ومعلومات الطلب رقم الجزء 141539-01.

معلومات الطلب
وحدة قياس السرعة
3500/50-AXX-BXX-CXX

أ: نوع وحدة الإدخال/الإخراج
0 1 وحدة الإدخال/الإخراج مع إنهاءات داخلية
0 2 وحدة الإدخال/الإخراج مع إنهاءات خارجية
0 3 وحدة الإدخال/الإخراج TMR مع إنهاءات خارجية
0 4 وحدة الإدخال/الإخراج مع حواجز داخلية وإنهاءات داخلية.

ب: خيار اعتماد الوكالة
0 0 لا شيء
0 1 CSA/NRTL/C
0 2 ATEX/CSA (الفئة 1، المنطقة 2)

ج: استخدام الشاشة
0 1 قياس السرعة
0 2 الدوران العكسي

ملاحظة: يتوفر خيار اعتماد الوكالة B 02 فقط مع خيار الطلب A 04.

قطع الغيار
133388-02 وحدة قياس السرعة 3500/50
133442-01 وحدة الإدخال/الإخراج مع إنهاءات داخلية
136703-01 وحدة الإدخال/الإخراج الحاجز الداخلي المنفصل مع إنهاءات داخلية
133434-01 وحدة الإدخال/الإخراج مع إنهاءات خارجية
133450-01 وحدة الإدخال/الإخراج TMR مع إنهاءات خارجية
