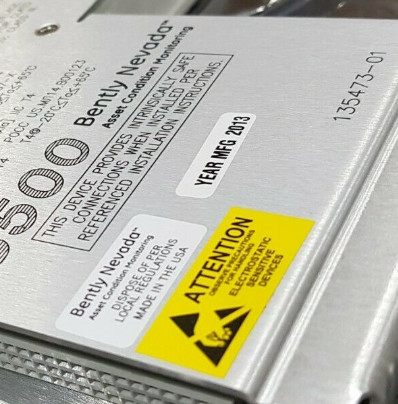

المنتج:Bently Nevada 3500/25-01-03-00 135473-01 حاجز إدخال/إخراج داخلي مع إنهاءات داخلية

الوصف
وحدة Keyphasor المحسنة 3500/25 هي وحدة ذات قناتين ونصف ارتفاع، تُستخدم لتوفير إشارات Keyphasor لوحدات المراقبة في رف 3500. تستقبل الوحدة إشارات الإدخال من مجسات القرب أو أجهزة الالتقاط المغناطيسية وتحول الإشارات إلى إشارات Keyphasor رقمية تشير إلى متى يتزامن علامة Keyphasor على العمود مع محول Keyphasor. يمكن لنظام حماية الآلات 3500 قبول ما يصل إلى أربع إشارات Keyphasor للتكوين العادي وما يصل إلى ثماني إشارات Keyphasor في تكوين مزدوج.

إشارة Keyphasor هي نبضة واحدة لكل دورة أو أحداث متعددة لكل دورة من عمود أو ترس دوار تُستخدم لتوفير قياس توقيت دقيق. يسمح هذا لوحدات مراقبة 3500 ومعدات التشخيص الخارجية بقياس سرعة دوران العمود ومعلمات المتجهات مثل سعة الاهتزاز 1X والطور.
وحدة Keyphasor المحسنة هي وحدة نظام 3500 محسنة. إنها توفر إمكانات معالجة إشارات Keyphasor موسعة على التصميم السابق مع الحفاظ على التوافق التام مع الإصدارات السابقة من حيث الشكل والملاءمة والوظيفة مع وحدات Keyphasor الموجودة للاستخدام في الأنظمة القديمة. يتم استبدال وحدة Keyphasor، PWA 125792-01، بالكامل بوحدة 149369-01 المحدثة.

عندما يكون إدخال Keyphasor للنظام مطلوبًا لتطبيقات التكرار الثلاثي المعياري (TMR)، يجب أن يستخدم نظام 3500 وحدتي Keyphasor. في هذا التكوين، تعمل الوحدات بالتوازي لتوفير إشارة Keyphasor أساسية وثانوية للوحدات الأخرى في الرف. قد يستخدم النظام الذي يحتوي على أكثر من أربعة مدخلات Keyphasor تكوينًا مزدوجًا بشرط ألا يزيد عدد إشارات إدخال Keyphasor الأساسية عن أربعة. يتطلب التكوين المزدوج موضعين متتاليين للمراقبة في مواضع النصف فتحة العلوية/السفلية أو كليهما. ستقبل أربع وحدات Keyphasor أربع قنوات إدخال أساسية وأربع قنوات احتياطية وتوفر أربع قنوات إخراج (قناة واحدة لكل وحدة). من الممكن أيضًا تكوين وحدتين مزدوجتين ووحدة غير مزدوجة (ثلاث وحدات Keyphasor إجمالاً). في مثل هذا التكوين، يجوز للمستخدم تكوين Keyphasor واحد غير مزدوج (اطلب إما خيارين للقناتين أو خيار واحد للقناة الواحدة وخيار واحد للقناتين)

تم تصميم وحدة الإدخال/الإخراج Keyphasor المعزولة للتطبيقات التي يتم فيها ربط إشارات Keyphasor بالتوازي بأجهزة متعددة وتتطلب عزلًا عن الأنظمة الأخرى، مثل نظام التحكم. تم إنشاء وحدة الإدخال/الإخراج المعزولة خصيصًا لتطبيقات الالتقاط المغناطيسي، ولكنها متوافقة مع تطبيقات Proximitor* وستوفر العزل لها طالما تم توفير مصدر طاقة خارجي.

كان الغرض من وحدة الإدخال/الإخراج هذه في المقام الأول هو قياس سرعة العمود وليس الطور. يمكن للوحدة توفير قياسات الطور، ولكن هذا الإدخال/الإخراج يقدم تحولًا في الطور أعلى قليلاً من إصدار الإدخال/الإخراج غير المعزول. يوضح الشكل 1 مقدار تحول الطور الذي ستضيفه وحدات الإدخال/الإخراج المعزولة بسرعات مختلفة للآلة.

تشمل ميزات المنتج المحسنة توليد إشارات حدث مرة واحدة لكل دورة من مدخلات متعددة الأحداث لكل دورة، والبرامج الثابتة القابلة للترقية ميدانيًا، وإعداد تقارير بيانات إدارة الأصول.
