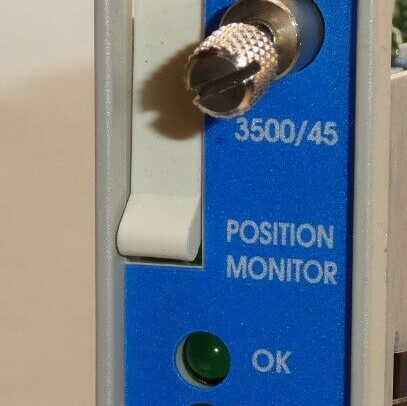

المنتج:بنتلي نيفادا 3500/45-01-00 176449-04 جهاز مراقبة الموقف

الوصف
جهاز مراقبة الموقف 3500/45 هو أداة ذات 4 قنوات تقبل المدخلات من محولات القرب، محولات الموقف الدوارة (RPTs) ، محولات التفاضل الخطي المتغير DC (DC LVDTs) ،محولات التفاضل الخطي المتغير التيار المتردد (AC LVDT)، ومقاييس طاقة دوارة. يحدد الشاشة المدخل ويقارن الإشارات المشروطة مع الإنذارات القابلة لبرمجة المستخدم.
يحدد نوع القياس وإدخال المحول ما هي وحدات الإدخال / الإخراج المطلوبة. انظر أنواع المحولات لقياسات الموقف في الصفحة 10. انظر الرسومات والرسوم البيانية في الصفحة 12.انظر وحدات الإدخال والإخراج لمعدات التيار المتردد المتردد ومقاييس الطاقة الدوارة في الصفحة 14.

يمكنك برمجة كل قناة باستخدام برنامج تكوين 3500 رف لأداء الوظائف التالية:
الموقف المحوري (الدفع)
التوسع التفاضلي
التوسع التفاضلي الموحد للمنحدر
التوسع التفاضلي غير القياسي للمصعد الواحد
التوسع التفاضلي المزدوج
التوسع التفاضلي التكميلي
توسيع القضية
وضعية الصمام

يتم برمجة قنوات الشاشة في أزواج ويمكن أن تؤدي ما يصل إلى وظيفتين من هذه الوظائف في وقت واحد.القنوات 1 و 2 يمكن أن تؤدي وظيفة واحدة في حين أن القنوات 3 و 4 يمكن أن تؤدي نفس أو وظيفة مختلفة.

الغرض الرئيسي من جهاز مراقبة الموقف 3500/45 هو توفير ما يلي:
حماية الآلة من خلال مقارنة مستمرة بين المعلمات المراقبة مع نقاط ضبط الإنذار المهيأة لتشغيل الإنذارات

المعلومات الأساسية للجهاز لموظفي العمليات والصيانة

كل قناة ، اعتمادا على التكوين ، عادة ما تشترط إشارة الدخول لتوليد معايير مختلفة تسمى المتغيرات المقاسة.يمكنك أن تضع نقاط تعيين التنبيه لكل متغير نشط يتم قياسه و نقاط تعيين الخطر لأي اثنين من المتغيرات النشطة يتم قياسها.

معلومات الطلب
للحصول على قائمة مفصلة بالموافقات الخاصة بالبلد والمنتج، راجع دليل المراجع السريعة للموافقات (108M1756) المتوفر من موقع Bently.com.
جهاز مراقبة الموقف 3500/45-AA-BB

A: نوع وحدة الإدخال / الإخراج
01 وحدة إدخال/إخراج الموقف مع الإنهاءات الداخلية (الجهاز القريب، RPT، DC LVDT)
02 وحدة إدخال/إخراج الموقف مع الإنهاءات الخارجية (الجهاز القريب، RPT، DC LVDT)
03 وحدة إدخال/إخراج موقف TMR المنفصلة مع الإنهاءات الخارجية (الجهاز القريب أو LVDT DC)
04 وحدة إدخال/إخراج وضعية TMR مع نهاية خارجية (المقرب)
05 وحدة إدخال/إخراج موقف AC LVDT مع الإنهاءات الداخلية
06 وحدة إدخال/خروج للوضع LVDT مع الإنهاءات الخارجية
07 وحدة إدخال/خروج مقياس إمكانات الدوار مع نهاية داخلية
08 وحدة إدخال/خروج مقياس القدرات الدوارة مع نهاية خارجية

ب: موافقة الوكالة
00 لا يوجد
01 CSA / NRTL / C (الفئة 1 ، القسم 2)
02 ATEX / IECEx / CSA (الفئة 1 ، المنطقة 2)

يجب أن تطلب وحدات الإنهاء الخارجي والكابلات بشكل منفصل لكل وحدة إدخال/إخراج ذات إنهاء خارجي.

عند استخدام جهاز مراقبة الموقف 3500/45 في تطبيق TMR ، لا تتوفر قياسات موقع الصمام ، ولا يتم دعم قياسات توسيع القضية إلا لـ TMR المنفصل.

القطع الغيارية
176449-04 3500/45 جهاز مراقبة الموقع
135137-01 وحدة إدخال/إخراج الموقف مع الإنهاءات الداخلية للاستخدام مع أجهزة الإقتراب أو RPT أو DC LVDT
135145-01 وحدة إدخال/إخراج الموقف مع إيقافات خارجية لاستخدامها مع أجهزة الإقتراب أو أجهزة RPT أو أجهزة LVDT المترددة
139554-01 وحدة إدخال/خروج وضعية AC LVDT مع الإنهاءات الداخلية للاستخدام مع AC LVDTs
