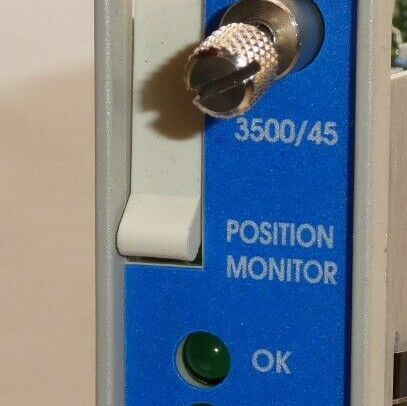

المنتج:بنتلي نيفادا 3500/45-01-00 140734-04 جهاز مراقبة الموقف

الوصف
جهاز مراقبة الزلزال 3500/42M:

يحمي الآلة من خلال مقارنة باستمرار بين المعلمات المراقبة مع نقاط ضبط الإنذار المهيأة لتشغيل الإنذار.

يتواصل مع المعلومات الأساسية للجهاز إلى كل من عمليات وموظفي الصيانة.
جهاز مراقبة الزلزال 3500/42M Proximitor هو جهاز مراقبة من أربع قنوات يقبل المدخلات من محولات القرب والزلزال.إنه يحدد الإشارة لتوفير قياسات الاهتزاز والموقف ويقارن الإشارات المحددة مع الإنذارات القابلة لبرمجة المستخدم.
يمكنك برمجة كل قناة باستخدام برنامج تعديل الرف 3500 لمراقبة وتقرير:

اهتزاز شعاعي
ريبام

موقع الدفع
التسارع

التوسع التفاضلي
الحد الأقصى للعمود

الغرابة
منطقة القبول الدائري

السرعة
يتم برمجة قنوات الشاشة في أزواج ويمكن أن تؤدي ما يصل إلى وظيفتين من الوظائف المدرجة في وقت واحد. على سبيل المثال،القنوات 1 و 2 يمكن أن تؤدي وظيفة واحدة في حين أن القنوات 3 و 4 تؤدي وظيفة أخرى أو نفسها.

كل قناة ، اعتمادا على التكوين ، عادة ما تشترط إشارة الدخول لتوليد معايير مختلفة تسمى القيم الثابتة.يمكنك تكوين نقاط تعيين التنبيه لكل قيمة ثابتة نشطة و نقاط تعيين الخطر لأي اثنين من القيم ثابتة نشطة.

معلومات الطلب
للحصول على قائمة مفصلة بالموافقات الخاصة بالبلد والمنتج، راجع دليل المراجع السريعة للموافقات (108M1756) المتوفر من موقع Bently.com.

الشاشة3500/42M - AA - BB
A: نوع وحدة الإدخال / الإخراج
انظر أنواع وحدات الإدخال والإخراج في الصفحة 12.
B: خيار الموافقة على المناطق الخطرة
00 لا يوجد
01 CSA / NRTL / C (الفئة 1 ، القسم 2)
02 ATEX / IECEx / CSA (الفئة 1 ، المنطقة 2) الخيار B02 متاح فقط مع A04 ، A05 ، A06 و A09

أنواع وحدات الإدخال والإخراج

01
128229-01
Prox/Seismic I/O Module مع الإنهاءات الداخلية Seismoprobe
يتم دعم بروكس/أكسل و فيلوميتور ولكن لا يوصى بهما.
02
128240-01
وحدة الإدخال والخروج الزلزالي مع نهاية خارجية
المسبار الزلزالي
يتم دعم بروكس/أكسل و فيلوميتور ولكن لا يوصى بهما.
04
135489-01
وحدة الإدخال / الإخراج مع الحواجز الداخلية، الإنهاءات الداخلية، 4 × Prox / Accel
بروكس/أكسل على القنوات من 1 إلى 4
05
135489-02
وحدة الإدخال والإخراج مع الحواجز الداخلية، والمحطات الداخلية، 2 × Prox / Accel و 2 × Velomitor
بروكس/أكسل على القنوات 1 و 2فيلوميتور على القنوات 3 و 4
06
135489-03
وحدة الإدخال والإخراج مع الحواجز الداخلية، الإنهاءات الداخلية، 4 × Velomitor
(فيلوميتور) على القنوات 1 إلى 4
07
138708-01
وحدة الإدخال والخروج المطلقة للعمود مع النهايات الداخلية
Prox/Accel أو Velomitor أو Seismorprobe
08
138700-01
وحدات الإدخال والخروج المطلقة للعمود مع نهاية خارجية
Prox/Accel أو Velomitor أو Seismorprobe
09
140471-01
وحدة إدخال/إخراج Prox/Velom مع إيقافات داخلية
Prox/Accel، Velomitor أو HTVS
10
140482-01
وحدة إدخال/إخراج Prox/Velom مع نهاية خارجية
Prox/Accel، Velomitor أو HTVS
