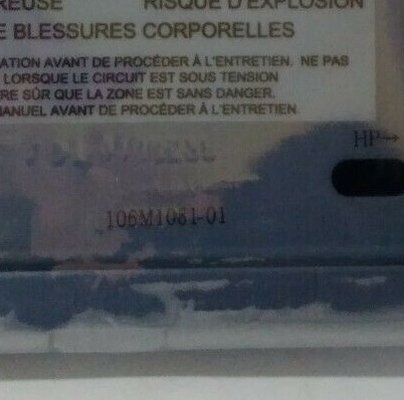

المنتج:بنتلي نيفادا 3500/15-05-05-00 106M1081-01 وحدات مدخل الطاقة المتغيرة العالمية

الوصف

الوصف
مصادر الكهرباء المتغيرة والمتواصلة 3500/15 هي وحدات نصف الارتفاع ويجب تركيبها في فتحات معينة على الجانب الأيسر من الرف.الرف 3500 يمكن أن تحتوي على واحد أو اثنين من مصادر الطاقة مع أي مجموعات من التيار المتردد وDCأيّ من الإمدادات يمكنه أن يُشغّل رف كامل

عندما يتم تثبيت إمدادات الطاقة اثنين في رف، واحد في الفتحة السفلية بمثابة التغذية الأساسية، والآخر في الفتحة العليا بمثابة التغذية الاحتياطية.الإمداد الثاني هو النسخة الاحتياطية للواحد الأساسي.

لا يؤدي إزالة أو إدخال أي من وحدات مصدر الطاقة إلى تعطيل تشغيل الرف طالما تم تثبيت مصدر آخر للطاقة.3500/15 التيار المتردد ومواصلة مصادر الطاقة تقبل مجموعة واسعة من المدخلات
تشغيل نظام حماية الآلات من طراز 3500، ويتم توفير مصادر الطاقة التالية:

طاقة التيار المتردد العالمية
إمدادات الطاقة المتوازية عالية الجهد
إمدادات الطاقة المشتركة منخفضة الجهد
مصدر الطاقة المتردد العالمي و PIM (وحدة إدخال الطاقة) غير متوافقين مع مصدر الطاقة المتردد 3500 AC ، High Voltage AC PIM و Low Voltage AC PIM.

موانع الطاقة المشتركة عالية الجهد ومنخفضة الجهد و PIM ((Module Power Input)) ليست متوافقة مع موانع الطاقة المشتركة عالية الجهد ومنخفضة الجهد و PIMs Legacy 3500.

معلومات الطلب
للحصول على قائمة مفصلة بالموافقات الخاصة بالبلد والمنتج، راجع دليل المراجع السريعة للموافقات (108M1756) المتوفر من موقع Bently.com.

3500/15 وحدة إمدادات الطاقة
3500/15 - - AA- BB- CC

A: نوع مصدر الطاقة (المنفذ العلوي)
03 التيار المتردد الارتفاعي (88 إلى 140 فولتسي)
04 التيار المباشر منخفض الجهد (من 20 إلى 30 Vdc)
05 الجهد العالمي المتردد (85 إلى 264 VAC rms)
06 إمدادات التيار المباشر عالية الجهد
07 إمدادات التيار المباشر منخفضة الجهد

B: نوع مصدر الطاقة (المنفذ السفلي)
00 لا توجد إمدادات (يستخدم عندما لا تكون هناك حاجة إلى إمدادات)
03 التيار المتردد الارتفاعي (88 إلى 140 فولتسي)
04 التيار المباشر منخفض الجهد (من 20 إلى 30 Vdc)
05 الجهد العالمي المتردد (85 إلى 264 VAC rms)
06 إمدادات التيار المباشر عالية الجهد
07 إمدادات التيار المباشر منخفضة الجهد

ج: موافقة الوكالة
00 لا يوجد
01 CSA / NRTL / C (الفئة 1 ، القسم 2)
02 ATEX / IECEx / CSA (الفئة 1 ، المنطقة 2)

القطع الغيارية
رقم الجزء وصف
106M1079-01 وحدة إمدادات الطاقة المتغيرة العالمية
106M1081-01 وحدة دخول طاقة التيار المتردد العالمية
129486-01 وحدة إمدادات الطاقة المتواصلة عالية الجهد
129478-01 وحدة الدخول الكهربائية المتواصلة عالية الجهد
133292-01 وحدة إمدادات الطاقة المشتركة منخفضة الجهد
133300-01 وحدة مدخل طاقة ثابتة منخفضة الجهد
114M5329-01 إمدادات الطاقة المتواصلة عالية الجهد
115M7750-01 التيار المباشر عالي الجهد PIM
114M5330-01 إمدادات الطاقة المباشرة منخفضة الجهد
114M5335-01 الجهد المنخفض DC PIM
