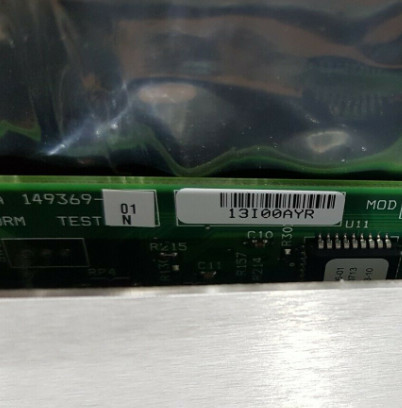

المنتج:بنتلي نيفادا 3500/25-01-01-00 149369-01 وحدة مفاتيح محسنة

الوصف
وحدة 3500/25 للمفاتيح المُحسّنة هي وحدة نصف ارتفاع وقناة مزدوجة تستخدم لتوفير إشارات Keyphasor إلى وحدات الشاشة في رف 3500. The module receives input signals from proximity probes or magnetic pickups and converts the signals to digital Keyphasor signals that indicate when the Keyphasor mark on the shaft coincides with the Keyphasor transducerيمكن لنظام حماية الآلات 3500 أن يقبل ما يصل إلى أربع إشارات Keyphasor للتكوين العادي وما يصل إلى ثمانية إشارات Keyphasor في التكوين المزدوج.

ملاحظة: إشارة Keyphasor هي نبض مرة واحدة في كل منعطف أو حدث متعدد في كل منعطف من عمود دوار أو عجلة تستخدم لتوفير قياس دقيق للتوقيت.هذا يسمح 3500 وحدات مراقبة ومعدات تشخيص خارجية لقياس سرعة الدوران العمود والمعايير المتجهة مثل 1X تردد ودرجة.

وحدة المفاتيح المحسنة هي وحدة نظام 3500 محسنةيقدم قدرات معالجة إشارات Keyphasor الموسعة على التصميم السابق مع الحفاظ على التوافق التنازلي الكامل من حيث الشكل، تتناسب وتعمل مع وحدات Keyphasor القائمة لاستخدامها في الأنظمة القديمة. تم استبدال وحدة Keyphasor ، PWA 125792-01 ، بالكامل بواسطة وحدة Keyphasor الحديثة.
وحدة 149369-01

عندما يكون هناك حاجة إلى إدخال نظام Keyphasor لتطبيقات TMR (ثلاثة وحدات متكررة) ، يجب أن يستخدم نظام 3500 وحدتين Keyphasor.في هذا التكوين تعمل الوحدات بالتوازي لتوفير كل من إشارة Keyphasor الأولية والثانوية إلى الوحدات الأخرى في الرفيمكن للنظام الذي يحتوي على أكثر من أربعة إدخالات Keyphasor استخدام تكوين مُزدوج شريطة أن لا تكون هناك أكثر من أربع إشارات إدخال Keyphasor الأساسية.يتطلب التكوين المزدوج وضعين متتاليين للمراقبة إما في المواقف العليا / السفلية أو كلا النصفينأربع وحدات مفاتيح ستقبل أربعة
قنوات الدخول الأساسية وأربع قنوات الدخول الاحتياطية وتوفر أربع قنوات إخراج (قناة واحدة لكل وحدة). كما يمكن تكوين اثنين من المزدوج وواحد غير المزدوج (ثلاثة وحدات Keyphasor إجمالا).في هذا التكوين، يمكن للمستخدم تكوين واحد غير المزدوجة Keyphasor (طلب إما اثنين 2-قناة أو 1 قناة و 1 خيار 2-قناة)

تم تصميم وحدة إدخال/إخراج Keyphasor المعزولة للتطبيقات التي يتم فيها ربط إشارات Keyphasor بالتوازي مع أجهزة متعددة وتتطلب العزلة من الأنظمة الأخرى ،مثل نظام التحكم. The Isolated I/O module was created specifically for Magnetic Pickup applications but is compatible with and will provide isolation for Proximitor* applications as long as an external power supply is providedلاحظ أن الغرض من وحدة إدخال / إخراج هذه كان في المقام الأول لقياس سرعة العمود وليس المرحلة. يمكن للوحدة توفير قياسات المرحلة،ولكن هذا الإدخال / الإخراج يقدم تحول مرحلي أعلى قليلا من الإصدار غير معزولة إدخال / إخراجيظهر الشكل 1 كمية التحول في المرحلة التي ستضيفها وحدات الإدخال والإخراج المعزولة عند سرعات آلة مختلفة.

وتشمل ميزات المنتج المحسنة توليد إشارات الأحداث مرة واحدة في كل دورة من مدخلات متعددة الأحداث في كل دورة، والبرمجيات الثابتة القابلة للتحديث في الميدان، وتقارير بيانات إدارة الأصول.

وصف المنتج
وحدة مفاتيح محسنة
3500/25-AXX-BXX-CXX

A: عدد القنوات
0 1 بطاقة Keyphasor ذات نصف ارتفاع وحيدة ذات قنوات 2 (طلب قنوات 2)
0 2 بطاقتين من نوع Keyphasor ذات طول نصف قناة (طلب 4 قناات)

B: نوع وحدة الإدخال والخروج
0 1 وحدة الإدخال / الإخراج مع الإنهاء الداخلي
0 2 وحدة الإدخال / الإخراج مع الإنهاءات الخارجية
0 3 إدخال/إخراج الحاجز الداخلي مع الإنهاء الداخلي
0 4 وحدة إدخال/إخراج معزولة مع إيقافات داخلية
0 5 وحدة إدخال/إخراج معزولة مع نهاية خارجية

C: خيار موافقة الوكالة
0 0 غير مطلوب
0 1 CSA/NRTL/C (الفئة 1، قسم 2)
0 2 ATEX/CSA (الطبقة 1 المنطقة 2)

القطع الغيارية
149369-01 وحدة مفاتيح محسنة
ملاحظة: يمكن طلب هذه الوحدة كبديل مباشر للقالب من أجل وحدة Keyphasor 125792-01.
125800-01 وحدة إدخال/إخراج لوحة المفاتيح (الإنهاءات الداخلية)
126648-01 وحدة إدخال/إخراج كيفازور (إنهاءات خارجية)
125800-02 وحدة إدخال/إخراج مفاتيح أو مفاتيح معزولة (إنهاءات داخلية)
126648-02 وحدة إدخال/إخراج مفاتيح (إنهاءات خارجية) معزولة
135473-01 وحدة إدخال/إخراج Keyphasor (حواجز داخلية وإنهاءات داخلية)
