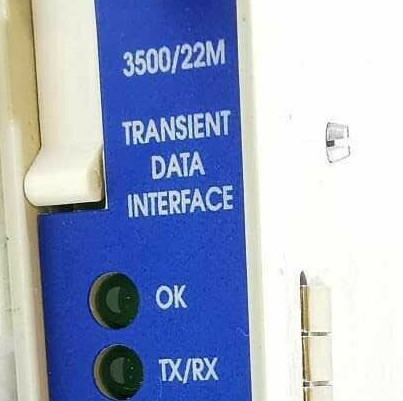

بنتلي نيفادا 3500/22M-01-01-00 288055-01 واجهة البيانات العابرة

المنتج:Bently Nevada 3500/22M-01-01-00 288055-01 واجهة بيانات عابرة

الوصف

واجهة بيانات العبور 3500 (TDI) هي الواجهة بين نظام المراقبة 3500 وبرنامج إدارة الآلات System 1® من GE. تجمع TDI بين قدرة وحدة واجهة الرف 3500/20 مع قدرة جمع البيانات لمعالج الاتصالات مثل TDXnet.

تعمل TDI في فتحة RIM من رف 3500 بالاقتران مع شاشات السلسلة M (3500/40M، 3500/42M، إلخ) لجمع بيانات الموجة المستقرة والعابرة باستمرار ونقل هذه البيانات عبر رابط Ethernet إلى البرنامج المضيف. يعد التقاط البيانات الثابتة أمرًا قياسيًا مع TDI، ومع ذلك، فإن استخدام قرص تمكين القناة الاختياري سيسمح لـ TDI بالتقاط البيانات الديناميكية أو العابرة أيضًا. تتميز TDI بتحسينات في عدة مجالات على معالجات الاتصالات السابقة وتدمج وظيفة معالج الاتصالات داخل رف 3500.

على الرغم من أن TDI توفر وظائف معينة شائعة في الرف بأكمله، إلا أنها ليست جزءًا من مسار المراقبة الحرج وليس لها أي تأثير على التشغيل السليم والطبيعي لنظام المراقبة العام. يتطلب كل رف 3500 وحدة TDI أو RIM واحدة، والتي تشغل دائمًا الفتحة 1 (بجوار مصادر الطاقة).

لتطبيقات التكرار المعياري الثلاثي (TMR)، يتطلب نظام 3500 إصدار TMR من TDI. بالإضافة إلى جميع وظائف TDI القياسية، تقوم TDI TMR أيضًا بإجراء “مقارنة قناة المراقبة”. يقوم تكوين 3500 TMR بتنفيذ تصويت المراقبة باستخدام الإعداد المحدد في خيارات المراقبة. باستخدام هذه الطريقة، تقارن TDI TMR باستمرار المخرجات من ثلاثة (3) شاشات مكررة. إذا اكتشفت TDI أن المعلومات من إحدى هذه الشاشات لم تعد مكافئة (ضمن نسبة مئوية مهيأة) لتلك الموجودة في الشاشتين الأخريين، فسوف تضع علامة على الشاشة على أنها في حالة خطأ وتضع حدثًا في قائمة أحداث النظام.

قطع الغيار

138607-01 وحدة واجهة بيانات العبور القياسية

138607-02 وحدة واجهة بيانات العبور TMR

146031-01 وحدة الإدخال/الإخراج 10Base-T/100Base-TX

146031-02 وحدة الإدخال/الإخراج 100Base-FX (الألياف الضوئية)

147364-01 وحدة إخراج الإشارة المخزنة 3500

161580-01 دليل تشغيل وصيانة 3500/22M TDI

164466-01 ورقة بيانات ملحقات الشبكة 00580441 رأس موصل، إنهاء داخلي، 3 أوضاع، أخضر

00580436 رأس موصل، إنهاء داخلي، 6 أوضاع، أخضر
