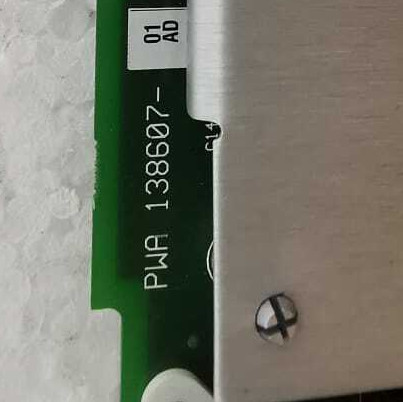

بنتلي نيفادا 3500/22M-01-01-00 138607-01 واجهة البيانات العابرة


المنتج:بنتلي نيفادا 3500/22M-01-01-00 138607-01 واجهة البيانات العابرة

الوصف
واجهة البيانات العابرة 3500 (TDI) هي واجهة بين نظام المراقبة 3500 وبرنامج إدارة الآلات من نظام GE 1 *.TDI يجمع بين قدرة وحدة 3500/20 Rack Interface Module (RIM) مع قدرة جمع البيانات لمعالج اتصالات مثل TDXnet.

يعمل TDI في فتحة RIM من رف 3500 بالتزامن مع شاشات سلسلة M (3500/40M ، 3500/42M ، إلخ).) لجمع مستمر لبيانات حالة ثابتة وشكل موجة عابرة وإرسال هذه البيانات من خلال رابط إيثيرنت إلى البرنامج المضيف. (راجع قسم التوافق في نهاية هذه الوثيقة) التقاط البيانات الثابتة هو معيار مع TDI ،ومع ذلك ، فإن استخدام قرص تمكين القناة الاختياري سيسمح لـ TDI بتقاط البيانات الديناميكية أو العابرة كذلكيحتوي TDI على تحسينات في العديد من المجالات على معالجات الاتصالات السابقة ويشمل وظيفة معالجة الاتصالات داخل رف 3500.

على الرغم من أن TDI يوفر بعض الوظائف المشتركة لجميع الرف ، إلا أنه ليس جزءًا من مسار المراقبة الحرج ولا يؤثر على التشغيل السليم والعادي لنظام المراقبة الكلي.كل رف 3500 يتطلب TDI واحد أو RIM، الذي يحتل دائما فتحة 1 (بجانب مصادر الطاقة).

بالنسبة لتطبيقات الاضافية الثلاثية النموذجية (TMR) ، يتطلب نظام 3500 نسخة TMR من TDI. بالإضافة إلى جميع وظائف TDI القياسية،يقوم TMR TDI أيضًا بـ "مقارنة قنوات الشاشة". يقوم تكوين TMR 3500 بتنفيذ التصويت عبر الشاشة باستخدام الإعداد المحدد في خيارات الشاشة. باستخدام هذه الطريقة، يقوم TMR TDI باستمرار بمقارنة النتائج من ثلاثة (3)
الشاشات الزائدة. إذا اكتشفت TDI أن المعلومات من أحد هذه الشاشات لم تعد معادلة (في نسبة مئوية محددة) لمعلومات الشاشتين الأخريين.سوف تعلن الشاشة على أنها في حالة خطأ ووضع حدث في قائمة أحداث النظام.

معلومات الطلب
قائمة الخيارات وأرقام الأجزاء
3500/22M وحدة TDI وإدخال/خروج
3500/22-AXX-BXX-CXX

A: نوع واجهة البيانات العابرة
0 1 المعيار (استخدام لتطبيقات المراقبة القياسية)
0 2 TMR (لا تستخدم إلا للتطبيقات التي تتطلب تكوينًا متكررًا ثلاثيًا).

B: نوع وحدة الإدخال والإخراج
0 1 10Base-T/100Base-TX Ethernet وحدة إدخال / إخراج

0 2 100Base-FX (ألياف ضوئية) Ethernet I/O module

C: خيار موافقة الوكالة
0 0 لا شيء
0 1 CSA/NRTL/C
0 2 CSA/ATEX

القطع الغيارية
288055-01
وحدة واجهة البيانات العابرة القياسية مع كابل USB
288055-02
وحدة واجهة بيانات TMR العابرة مع كابل USB
100M2833
10 أقدام A إلى B كابل USB
146031-01
10Base-T/100Base-TX وحدة الإدخال والخروج
146031-02
100Base-FX (ألياف ضوئية) وحدة I/O
147364-01
3500 وحدة إخراج الإشارة المخزنة

القطع الغيارية
125744-02
وحدة واجهة الرف القياسية
125744-01
وحدة واجهة رف TMR
135031-01
وحدة RIM I/O مع المودم
واجهة
125768-01
وحدة RIM I/O مع RS232/RS422
واجهة
125760-01
وحدة إدخال/خروج مدير البيانات
04425545
حزام معصم أرضي (استخدام واحد)
00801286
IC الساعة في الوقت الحقيقي
128755-01
IC البرمجيات الثابتة (لـ PWA 125744-01 Rev P أو أحدث، أو لـ PWA 125744-02 Rev N أو أحدث)
00580441
رأس الاتصال، الإنهاء الداخلي، 3 مواقع، أخضر
00580436
رأس الاتصال، الإنهاء الداخلي، 6-الموقف، الأخضر
129768-01
دليل تشغيل وصيانة RIM
