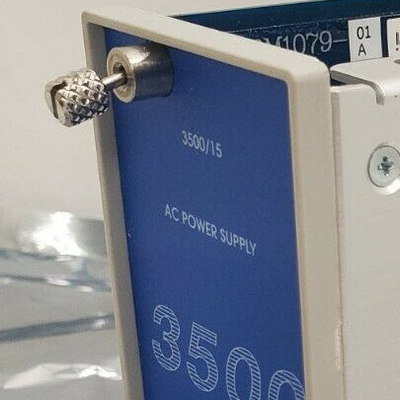

المنتج:بنتلي نيفادا 3500/15-04-04-00 133292-01 وحدة التيار المباشر منخفضة الجهد

الوصف

الوصف
مصادر الكهرباء المتغيرة والمتواصلة 3500/15 هي وحدات نصف الارتفاع ويجب تركيبها في فتحات معينة على الجانب الأيسر من الرف.الرف 3500 يمكن أن تحتوي على واحد أو اثنين من مصادر الطاقة مع أي مجموعات من التيار المتردد وDCأيّ من الإمدادات يمكنه أن يُشغّل رف كامل

عندما يتم تثبيت إمدادات الطاقة اثنين في رف، واحد في الفتحة السفلية بمثابة التغذية الأساسية، والآخر في الفتحة العليا بمثابة التغذية الاحتياطية.الإمداد الثاني هو النسخة الاحتياطية للواحد الأساسي.

لا يؤدي إزالة أو إدخال أي من وحدات مصدر الطاقة إلى تعطيل تشغيل الرف طالما تم تثبيت مصدر آخر للطاقة.3500/15 التيار المتردد ومواصلة مصادر الطاقة تقبل مجموعة واسعة من المدخلات
تشغيل نظام حماية الآلات من طراز 3500، ويتم توفير مصادر الطاقة التالية:

طاقة التيار المتردد العالمية
إمدادات الطاقة المتوازية عالية الجهد
إمدادات الطاقة المشتركة منخفضة الجهد
مصدر الطاقة المتردد العالمي و PIM (وحدة إدخال الطاقة) غير متوافقين مع مصدر الطاقة المتردد 3500 AC ، High Voltage AC PIM و Low Voltage AC PIM.

موانع الطاقة المشتركة عالية الجهد ومنخفضة الجهد و PIM ((Module Power Input)) ليست متوافقة مع موانع الطاقة المشتركة عالية الجهد ومنخفضة الجهد و PIMs Legacy 3500.

معلومات الطلب
للحصول على قائمة مفصلة بالموافقات الخاصة بالبلد والمنتج، راجع دليل المراجع السريعة للموافقات (108M1756) المتوفر من موقع Bently.com.

3500/15 وحدة إمدادات الطاقة
3500/15 - - AA- BB- CC

A: نوع مصدر الطاقة (المنفذ العلوي)
0 1 التيار الترددي منخفض الجهد (85 إلى 132Vac rms)
0 2 التيار الكهربائي العالي (175 إلى 264Vac rms)
0 3 التيار الكهربائي العالي (88 إلى 140Vdc)
0 4 التيار المشترك منخفض الجهد (20 إلى 30Vdc)

B: نوع مصدر الطاقة (المنفذ السفلي)
0 0 لا توجد إمدادات (استخدام عندما تكون هناك حاجة إلى إمدادات واحدة فقط)
0 1 التيار الترددي منخفض الجهد (85 إلى 132 فاكس ريمس)
0 2 التيار الكهربائي العالي (175 إلى 264 VAC rms)
0 3 التيار الكهربائي العالي (88 إلى 140 Vdc)
0 4 التيار المباشر منخفض الجهد (20 إلى 30 Vdc)

C: خيار موافقة الوكالة
0 0 لا شيء
0 1 CSA/NRTL/C
0 2 ATEX/CSA (الفئة 1، المنطقة 2)

القطع الغيارية
127610-01
وحدة إمدادات الطاقة
125840-01
وحدة دخول الطاقة عالية الجهد (PIM)
125840-02
وحدة دخول الطاقة منخفضة الجهد (PIM)
129486-01
وحدة توفير الطاقة المباشرة عالية الجهد
129478-01
وحدة الدخول الكهربائية المباشرة عالية الجهد (PIM)
133292-01
وحدة إمدادات الطاقة المباشرة منخفضة الجهد

133300-01

وحدة دخول الطاقة الموحدة منخفضة الجهد (PIM)
