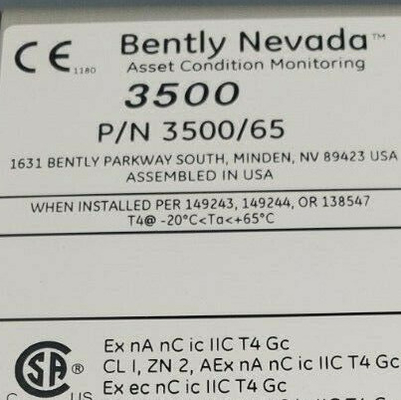

المنتج:بنتلي نيفادا 3500/65-01-00 172103-01 RTD/TC I/O Module، الإنهاءات الداخلية

الوصف
يوفر جهاز مراقبة 3500/65 16 قناة لمراقبة درجة الحرارة ويقبل كل من كاشف درجة الحرارة المقاومة (RTD) وإدخالات درجة الحرارة الحرارية المعزولة (TC).يضع الشاشة شروطًا لهذه المدخلات ويقارنها مع نقاط ضبط الإنذار القابلة لبرمجة المستخدم.
يمكن تكوين جهاز مراقبة درجة الحرارة بـ 16 قناة ليقبل العدسات الحرارية المنعزلة،أو مزيج من مدخلات التكنولوجيا والتطوير والتطوير.
في تكوينات الـTMR الثلاثية، يجب تركيب أجهزة مراقبة درجة الحرارة في مجموعات من 3 أجهزة مراقبة مجاورة.في هذا التكوين يستخدم الشاشة 2 أنواع من التصويت لضمان التشغيل الدقيق وتجنب فشل نقطة واحدة.

الوصف

يوفر جهاز مراقبة 3500/65 16 قناة لمراقبة درجة الحرارة ويقبل كل من كاشف درجة الحرارة المقاومة (RTD) وإدخالات درجة الحرارة الحرارية المعزولة (TC).

يضع الشاشة شروطًا لهذه المدخلات ويقارنها مع نقاط إعداد الإنذار القابلة لبرمجة المستخدم. يتم برمجة الشاشة باستخدام برنامج تكوين 3500 Rack.يمكنك تكوين 16-قناة مراقبة درجة الحرارة لقبول الحرارة العزلة الطرففي تكوينات الـ TMR الثلاثية المعدلة ، يجب عليك تثبيت أجهزة مراقبة درجة الحرارة في مجموعات من 3 أجهزة مراقبة مجاورة.

في هذا التكوين يستخدم جهاز المراقبة نوعين من التصويت لضمان التشغيل الدقيق وتجنب فشل نقطة واحدة.

القطع الغيارية

172931-01 3500/65 دليل.

145988-02 3500/65 جهاز مراقبة

172103-01 3500/65 RTD/قطب معزول TC وحدة إدخال / إخراج، الإنهاءات الداخلية

173005 رأس الاتصال، الإنهاء الداخلي، 20 موضع، أسود

172109-01 3500/65 RTD/ وحدات TC I/O المنعزلة، الإنهاءات الخارجية

172115-01 RTD/أصابع معزولة TC كتلة الإنهاء الخارجي (الموصولات على طراز اليورو)

معلومات الطلب:

3500/65-AA-BB
A: نوع وحدة الإدخال / الإخراج
01 RTD/TC النقطة المعزولة مع الانتهاءات الداخلية
02 RTD/TC النقطة المعزولة مع الانتهاءات الخارجية
B: خيار موافقة الوكالة
00 لا يوجد
01 CSA/NRTL/C
02 CSA/ATEX

كابلات
3500/65 محول (XDCR) إشارة إلى نهاية خارجية (ET) كابل كتلة
134544-AAAA-BB
ج: طول الكابل
0005 5 أقدام (1.5 متر)
0007 7 أقدام (2.1 متر)
0010 10 أقدام (3 متر)
0025 25 قدم (7.5 متر)
0050 50 قدمًا (15 مترًا)
0100 100 قدم (30.5 متر)
ب: تعليمات التجميع
01 لم يتم تجميعها
02 تجميع

القطع الغيارية

172931 3500/65 دليل المستخدم
145988-02 3500/65 جهاز مراقبة
172103-01 3500/65 RTD/قطب معزول TC وحدة إدخال / إخراج، الإنهاءات الداخلية
173005 رأس الاتصال، الإنهاء الداخلي، 20 موضع، أسود
172109-01 3500/65 RTD/ وحدات TC I/O المنعزلة، الإنهاءات الخارجية
172115-01 RTD/أصابع معزولة TC كتلة نهاية خارجية (موصولات نمط اليورو) المواصفات
