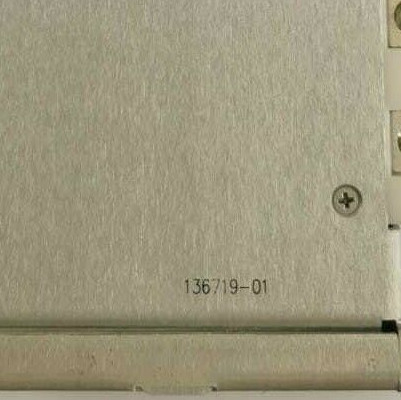

المنتج:بنتلي نيفادا 3500/04 136719-01 وحدة الدخول والخروج للأرض

الوصف
3500 الحواجز الداخلية هي واجهات آمنة بطبيعتها توفر حماية من الانفجار لأنظمة المحولات المتصلة مباشرة بنظام حماية الآلات 3500.

الحواجز الداخلية متوافقة تمامًا مع نظام 3500 وتوفر حلًا مريحًا وفعالًا من حيث التكلفة لتثبيت جميع أنواع أنظمة المحولات داخل منطقة خطيرة.

على عكس الحواجز الخارجية، 3500 الحواجز الداخلية هي جزء لا يتجزأ من نظام 3500 ولن تدهور أداء النظام.

نحن نقدم أنظمة محولات "بنتلي نيفادا" مع موافقات شاملة لتركيبات المناطق الخطرةانظر الشاشات والمحولات المتوافقة في الصفحة 6.

كل مكون يتوافق على حد سواء بشكل فردي وكجزء من النظام مع متطلبات السلامة من المعايير الأمريكية الشمالية والدولية.ليس عليك الرجوع إلى شهادات فردية للتحقق من التوافق بين المكونات.

يمكن أن تقع الشاشات القياسية والحاجز الداخلي داخل نفس رف 3500. يمكنك ترقية الشاشات القياسية عن طريق استبدال وحدات الإدخال / الإخراج الحالية بأولئك الذين يحتويون على حواجز داخلية.

إرشادات التثبيت
يتم دمج الحواجز الداخلية لمستودع 3500 في وحدات خاصة لإدخال / إخراج الشاشة. توفر هذه الحواجز حماية من الانفجار لأنظمة المحولات المرتبطة بنظام 3500.وحدة الأرضية الآمنة جوهريًا (IS) توفر اتصال الأرض IS من خلال 3500 نظام خلفي.

تتطلب وحدة IS Earth Module وضع وحدة إدخال / إخراج مخصص وتمنع استخدام وضعية الشاشة هذه للوحدات الأخرى في نظام 3500. وهذا يحد من رف القياسية البالغة 19 بوصة إلى 13 موقف شاشة.وبالإضافة إلى، عدد من خيارات التثبيت غير متاحة عندما يتم تثبيت الحواجز الداخلية في رف 3500.

تثبيتات رف جديدة
يمكن أن يحتوي نفس الرف على كل من أنواع وحدات الحاجز الداخلي وأنواع وحدات الإدخال / الإخراج القياسية دون المساس بالفصل بين الأسلاك الميدانية للمناطق الخطرة والأمن.

خيار الإنهاء الخارجي غير متاح لوحدات الإدخال / الإخراج مع الحواجز الداخلية لأن
الموافقات الخاصة بالمناطق الخطرة لا تسمح باستخدام الأسلاك الآمنة بطبيعتها داخل نظام متعدد النواة
مجموعة الكابلات

Monitors that contain Triple Modular Redundant (TMR) rack options cannot use internal barrier I/O modules since connecting a transducer to multiple I/O module inputs will compromise the integrity of the IS system.

يجب أن يحتوي الرف الذي يحتوي على أي وحدة حاجز داخلي على وحدة الأرضية IS 3500/04-01 لتوفير اتصال الأرضية للوحدة الحاجز IS.
