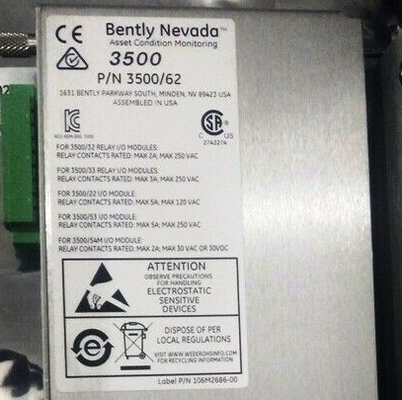

المنتج:بنتلي نيفادا 3500/62-03-00 136294-01 وحدة إدخال / إخراج معزولة مع نهاية داخلية

الوصف
جهاز مراقبة متغيرات العملية 3500/62 هو جهاز مراقبة من 6 قنوات لمعالجة المعلمات الحرجة للجهاز التي تستحق المراقبة المستمرة ، مثل الضغوط والجريانات ودرجات الحرارة والمستويات.يقبل الشاشة مدخلات التيار من +4 إلى +20 mA أو أي مدخلات جهد متناسبة بين -10 Vdc و +10 Vdcإنه يضع شروطاً لهذه الإشارات ويقارن الإشارات المشروطة مع نقاط ضبط إنذار قابلة لبرمجة من قبل المستخدم.

الشاشة 3500/62:
يقارن باستمرار بين المعلمات المراقبة مع نقاط ضبط الإنذار المهيأة لتشغيل الإنذارات لحماية الآلات.

يوفر المعلومات الأساسية للجهاز لكل من العمليات وموظفي الصيانة.
يمكنك برمجة 3500/62 باستخدام برنامج تكوين 3500 Rack لتنفيذ قياسات التيار أو الجهد. يقدم 3500/62 وحدات إدخال / إخراج لثلاث سيناريوهات إدخال إشارة:+/-10 فولت DC، معزولة 4-20 mA ، أو 4-20 mA مع حواجز زينر آمنة جوهريا. يوفر I / O الحاجز الداخلي محطات دخول طاقة خارجية لتوفير طاقة آمنة جوهريا للمحولات 4-20 mA
عندما تستخدم في تكوين ثلاثي وحدات متكررة (TMR) ، يجب عليك تثبيت مراقبين متغيرات العملية بجوار بعضها البعض في مجموعات من ثلاثة. عند استخدام في هذا التكوين،يستخدم جهاز المراقبة نوعين من التصويت لضمان التشغيل الدقيق وتجنب فقدان حماية الآلة بسبب فشل نقطة واحدة.

لم تعد وحدات الـ TMR متوفرة للشراء.

اعتبارات الطلب
عامة
إذا تمت إضافة وحدة 3500/62 إلى نظام مراقبة 3500 الحالي، يتطلب الشاشة إصدارات البرمجيات والبرمجيات التالية (أو أحدث):

البرمجيات الثابتة للوحدة 3500/20 1.07 Rev G

3500/01 البرمجيات الإصدار 2.20

3500/02 البرمجيات إصدار 2.10

3500/03 البرمجيات الإصدار 1.20
إذا تم استخدام إدخال/إخراج الحاجز الداخلي، يجب أن يستوفي النظام أيضًا هذه المتطلبات:

3500/62 وحدة البرمجيات الثابتة- 1.06 (Rev C)

3500/01 البرمجيات الإصدار 2.30
لا يمكنك استخدام وحدات الإنهاء الخارجية مع وحدات إدخال / إخراج الإنهاء الداخلي.
عند طلب وحدات الإدخال والإخراج مع الإنهاءات الخارجية، يجب عليك طلب وحدات الإنهاءات الخارجية والكابلات بشكل منفصل.
