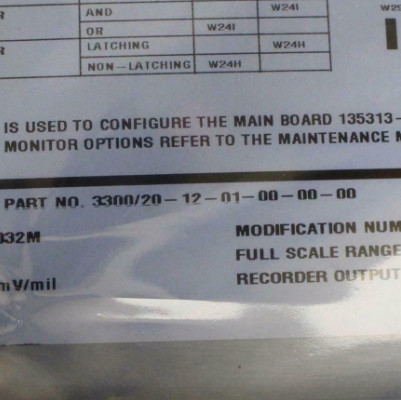

المنتج:بنتلي نيفادا 3300/20-01-01-01-00-00 جهاز مراقبة موقع الدفع المزدوج

الوصف
جهاز مراقبة موقع الجهد المزدوج 3300/20 يوفر تحذيرًا مبكرًا من فشل محمل الدفع.فإنه يقيس باستمرار ويشرف على قناين مستقلة من الموقف المحوري للعمود النسبية للتفريغات المحورية داخل الآلةمن الناحية المثالية ، يتم تثبيت المسبار المحوري لمراقبة طوق الدفع
مباشرة، لذلك فإن القياس يمثل وضعية القلادة بالنسبة إلى المسافة المفتوحة في محمل الدفع.

الحذر
لأن قياسات الدفع يتم عن طريق مراقبة الجهد فجوة من مسبار القرب المستخدمة كمدخل،يمكن تفسير فشل المحول (فجوة خارج النطاق) من قبل الشاشة على أنها حركة موقف الدفع وتؤدي إلى إنذار خاطئ للدفعلهذا السبب ، Bently نيفادا LLC. لا يوصي باستخدام مسبار واحد لتطبيقات موقف الدفع. بدلا من ذلك ، these applications should use two proximity probes observing the same collar or shaft and configure the monitor as AND voting whereby both transducers must simultaneously reach or exceed their alarm setpoints for the monitor’s alarm
هذا النظام التصويت 2 من 2 (المعروف أيضا باسم التصويت AND) يوفر الحماية المثلى ضد كل من الرحلات الخاطئة والرحلات المفقودة.في حين يمكن برمجة شاشة 3300/20 إما للتصويت الفردي (أو) أو التصويت المزدوج (و)، يوصى بشدة بالتصويت المزدوج لجميع تطبيقات وضعية الدفع.

الحذر
تعديل المسبار والمدى أمر بالغ الأهمية في هذا الشاشة لحماية الآلة. يمكن أن يمنع تعديل غير صحيح للمحول من تشغيل جهاز الشاشة (لا توجد حماية للآلة).للتعديل الصحيحاتبع التعليمات الواردة في الدليل

معلومات الطلب

مراقبة موقع الدفع المزدوج
3300/20-AXX-BXX-CXX-DXX-EXX
وصف الخيارات

A: خيار النطاق الكامل
0 1 25 0 25 مل
0 2 30 0 30 مل
0 3 40-0-40 مل
0 5 50 0 50 مل
0 6 75-0-75 مل
1 1 0.5-0-0.5 ملم
1 2 1.0-0-1.0 ملم
1 3 2.0-0-2.0 ملم

B: خيار مدخل المحول
0 1 3300 أو 7200 أنظمة Proximitor® ، 200 mV / ml (المجموعات 01, 02, 03, 11 و 12 فقط)
0 2 7200 11 ملم (ليس 3300XL)
نظام القريب، 100 ملف/ميل
0 3 7200 14 ملم أو 3300 HTPS
أنظمة القريبة، 100mV/mil
0 4 3000 Proximitor® 200 ميلو فولت/ مل
(يجب تعيين الجهد الخارجي للمحول في مصدر الطاقة إلى 18 Vdc أو استخدام محول الطاقة. المجموعات 01 و 11 فقط.)
0 5 3300XL NSv و 3300 RAM Proximitor Sensor ، 200 mV / mil (المجموعات 01 و 11 فقط).

C: خيار إرسال الإنذار
0 0 لا توجد مراسلات
0 1 مغلقة بالايبوكسي
0 2 مغلقة بشكل مغلق
0 3 رباعي رله (مختومة بالبوكسي فقط)
0 4 شاشة احتياطية بدون بطاقة SIM/SIRM

D: خيار موافقة الوكالة
0 0 غير مطلوب
0 1 CSA/NRTL/C
0 2 شهادة ATEX الذاتية

E: خيار حاجز السلامة
0 0 لا شيء
0 1 الخارجي
0 2 الداخلية
