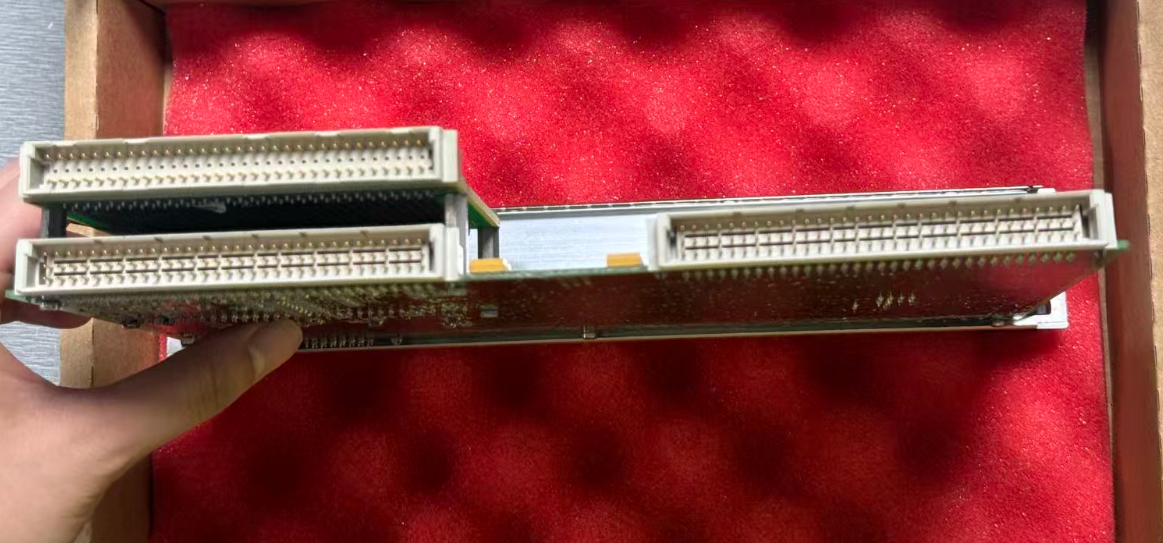

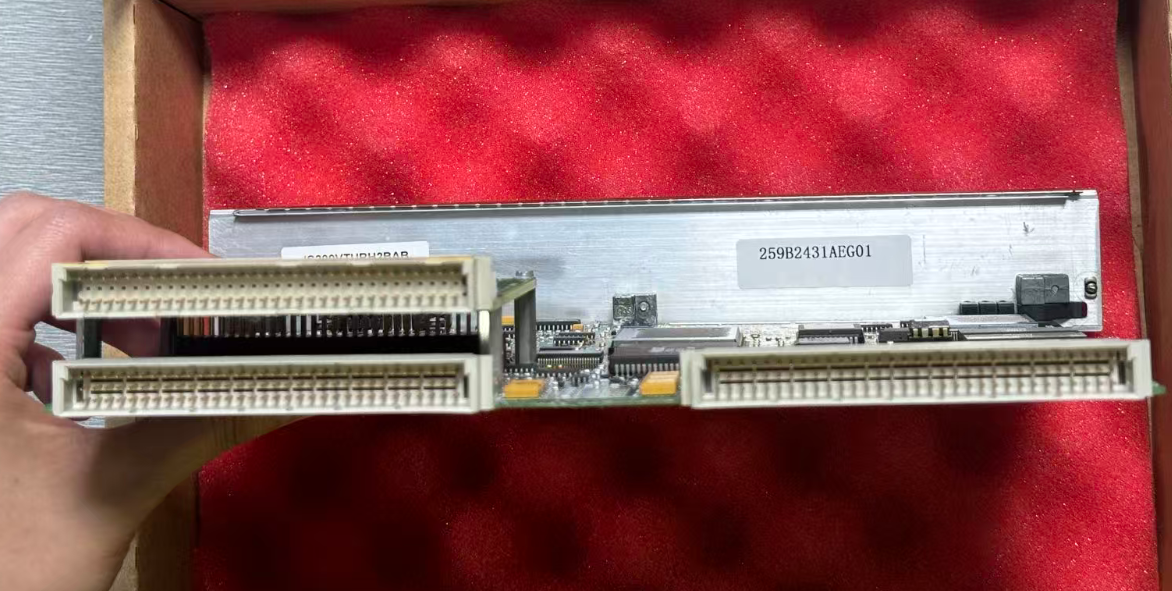

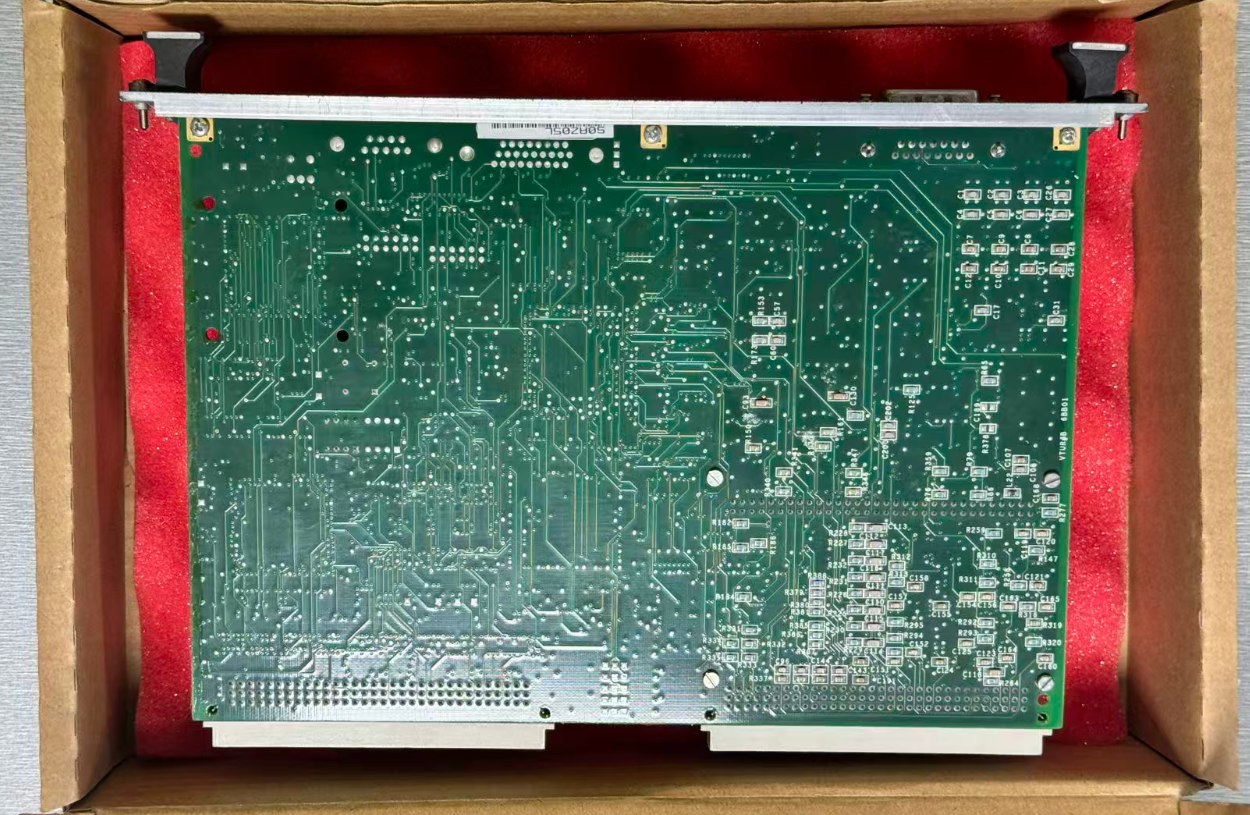

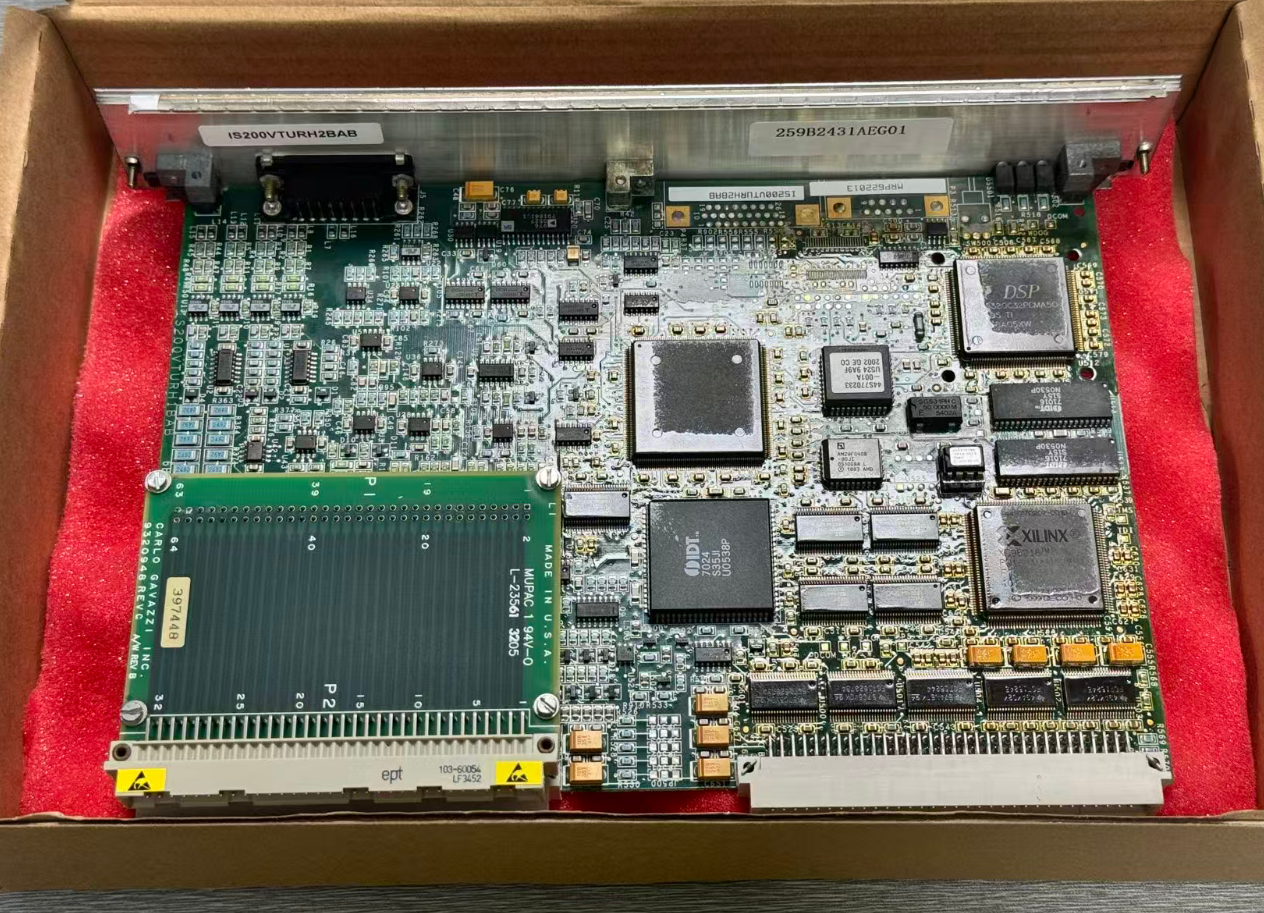

IS200VTURH2B لوح حماية التوربينات الأولية GE Mark VI
| مكان المنشأ | الولايات المتحدة الأمريكية |
|---|---|
| اسم العلامة التجارية | GE |
| إصدار الشهادات | Certificate of Origin |
| رقم الموديل | IS200VTURH2B |
| وثيقة | GE Mark VI.pdf |
| الحد الأدنى لكمية | 1 جهاز كمبيوتر |
| الأسعار | $2500 |
| تفاصيل التغليف | تغليف الصندوق الأصلي |
| وقت التسليم | 5-7 أيام |
| شروط الدفع | تي/تي |
| القدرة على العرض | 1-99 قطعة / 3-5 أيام |
تفاصيل المنتج
| ماركة | جنرال إلكتريك | رقم الوحدة | IS200VTURH2B |
|---|---|---|---|
| كتالوج | مارك السادس | سعر البيع | 2500 دولار |
| حالة | في الأوراق المالية | أصل | الولايات المتحدة الأمريكية |
| مهلة | 3-5 أيام عمل | الضمان | 1 سنة |
| وزن | 1 كجم | ||
| إبراز | مجلس حماية التوربينات المعتمد من SIL3,لوح حماية التوربينات الأولية ثنائي الفتحة,6 مخرجات رحلة ETD لوحة VTUR |
||
منتوج وصف
لوحة الحماية الأساسية للتوربين GE Mark VI IS200VTURH2B
لوحة IS200VTURH2B هي لوحة حماية أساسية للتوربين تستقبل الإشارات من أجهزة الاستشعار الميدانية عبر كتلة طرفية. بعد تكييف ومعالجة الإشارة، تقوم بإرسال البيانات إلى وحدة التحكم (VCMI) عبر ناقل VME. تقوم وحدة التحكم بعد ذلك بتنفيذ منطق الحماية، وتقوم لوحة VTUR في النهاية بتشغيل مرحلات الإيقاف لبدء إيقاف التشغيل في حالات الطوارئ.
هذه اللوحة هي نسخة محسنة ضمن خط إنتاج VTUR. تتميز بتصميم بفتحتين، وقد تم تطويرها خصيصًا لوحدات التوربينات الغازية الكبيرة أو التوربينات البخارية التي تتطلب تكرارًا أعلى وقدرة إيقاف أكبر. تكمن ميزتها الأساسية في قدرتها على تشغيل ما يصل إلى ستة صمامات لولبية للإيقاف في حالات الطوارئ (ETDs) عبر لوحتي طرفيتين TRPx مستقلتين، مما يوفر أعلى مستوى من الحماية للمعدات الحيوية.
تفاصيل المنتج
| اسم العلامة التجارية | جنرال إلكتريك |
| الموديل | IS200VTURH2B |
| الكتالوج | Mark VI |
| الوزن الإجمالي / وزن الشحن | 2.2 رطل / 35.2 أونصة / 1 كجم |
| حجم التعبئة | 16 سم × 16 سم × 12 سم |
| بلد المنشأ | الولايات المتحدة الأمريكية |
| رمز النظام المنسق | 8537101190 |
| المهلة الزمنية | متوفر |
| ميناء الشحن | شيامن |
| الدفع | T/T |
| سعر البيع | 2500 دولار أمريكي |
| الضمان | 12 شهرًا |
| المهلة الزمنية (التسليم) | 3-5 أيام عمل |
| شركاء الشحن السريع | DHL، UPS، TNT، FedEx و EMS |
الميزات الرئيسية
- نوع الغلاف: بطاقة توربين VME
- التركيب: رف VME 6U، قابل للتبديل السريع
- قنوات الإدخال: 4 مدخلات مسبار سرعة مغناطيسي سلبي (MPU)
- سعة إشارة الإدخال: 50 ملي فولت ذروة إلى ذروة إلى 100 فولت ذروة إلى ذروة
- نطاق تردد الإدخال: 1 هرتز إلى 10 كيلو هرتز
- منطق التصويت: منفذ في الأجهزة 2 من 3 (2oo3)
- مخرجات الإيقاف: ما يصل إلى 6 ETDs (عبر لوحتي طرفيتين TRPx)
- شهادة السلامة: متوافق مع IEC 61508 SIL3 / API 670 الإصدار الخامس
- وقت استجابة الإيقاف:< 2 مللي ثانية
- درجة حرارة التشغيل: -40 درجة مئوية إلى +85 درجة مئوية (درجة صناعية)
- تصنيف الحماية: IP20 (يتطلب الاستخدام مع خزانة)

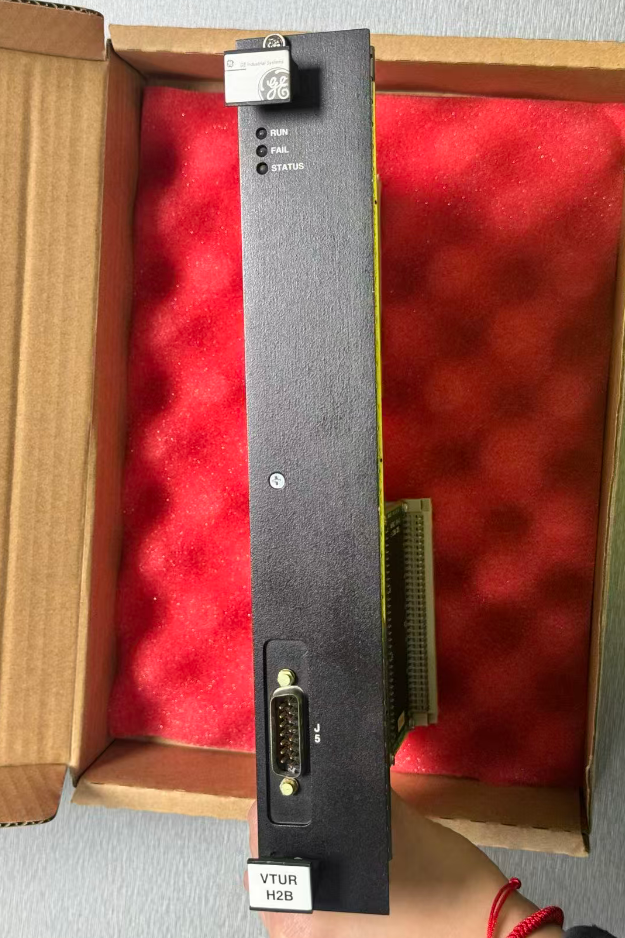

- مؤشر الحالة: مصابيح LED على اللوحة الأمامية - فشل / حالة / تشغيل ومؤشرات حالة لكل قناة
مقارنة الموديلات المشابهة
| المواصفات | IS200VTURH2B | IS200VTURH1B | IS200TTURH1B |
|---|---|---|---|
| نوع المنتج | لوحة حماية التوربين البخاري الرئيسية (فتحتين) | لوحة حماية التوربين البخاري الرئيسية (فتحة واحدة) | لوحة حماية التوربين البخاري |
| اتصال TRPx | وحدتان (حتى 6 ETDs) | وحدة واحدة (حتى 3 ETDs) | وحدة واحدة |
| دعم TMR | تصميم أصلي بفتحتين | يتطلب تكوينًا إضافيًا | دعم محدود |
| وقت استجابة الإيقاف | < 2 مللي ثانية | < 3 مللي ثانية | قياسي |
| شهادات السلامة | SIL3 / API 670 | SIL2 / API 670 | API 670 |
| كشف اللهب | مدعوم (8 قنوات GM) | مدعوم (8 قنوات GM) | محدود |
| جهد / تيار العمود | مدعوم | مدعوم | غير مدعوم |
| توافق النظام | Mark VI / VIe / VIeS | Mark VI | Mark VI |
مثال لحالة التطبيق
تم تجهيز محطة طاقة مركبة تعمل بالغاز الطبيعي كبيرة بتوربينات غازية كبيرة متعددة، ويستخدم نظام التحكم الخاص بها بنية Mark VIe TMR. تم تجهيز كل رف تحكم بوحدة IS200VTURH2B، مما يشكل نظام حماية من السرعة الزائدة ثلاثي التكرار.
خلال اختبار التشغيل، تم محاكاة إشارتي سرعة لتتجاوزا في وقت واحد عتبة سرعة 110% من السرعة المقدرة. قامت VTURH2B بتشغيل إشارة إيقاف سلكية خلال 2 مللي ثانية، وقامت بنجاح بتشغيل ستة ETDs لإجراء إيقاف تشغيل في حالات الطوارئ، مما يؤكد موثوقيتها بمستوى SIL3.
أسئلة متكررة
ما هو وقت استجابة الإيقاف لهذه اللوحة؟
تتميز VTURH2B بوقت استجابة إيقاف أقل من 2 مللي ثانية، وهو أفضل من 3 مللي ثانية لـ VTURH1B، ويلبي متطلبات سرعة الاستجابة القصوى للتطبيقات مثل التوربينات الغازية.
ما هو نطاق درجة حرارة التشغيل لهذه اللوحة؟
نطاق درجة حرارة التشغيل من الدرجة الصناعية هو -40 درجة مئوية إلى +85 درجة مئوية، مما يجعلها مناسبة للبيئات القاسية مثل محطات الطاقة والمنصات البحرية.
ما هي فترة الضمان لهذه الوحدة؟
عادةً ما تكون فترة الضمان للمنتجات الأصلية 12 شهرًا.
