IS200JPDGH1B GE العلامة السادسة
| مكان المنشأ | الولايات المتحدة الأمريكية |
|---|---|
| اسم العلامة التجارية | GE |
| إصدار الشهادات | Certificate of Origin |
| رقم الموديل | IS200JPDGH1B |
| وثيقة | GE Mark VI.pdf |
| الحد الأدنى لكمية | 1 جهاز كمبيوتر |
| الأسعار | $1500 |
| تفاصيل التغليف | تغليف الصندوق الأصلي |
| وقت التسليم | 5-7 أيام |
| شروط الدفع | تي/تي |
| القدرة على العرض | 1-99 قطعة / 3-5 أيام |
تفاصيل المنتج
| ماركة | جنرال إلكتريك | رقم الوحدة | IS200JPDGH1B |
|---|---|---|---|
| كتالوج | مارك السادس | سعر البيع | 1500 دولار |
| حالة | في الأوراق المالية | أصل | الولايات المتحدة الأمريكية |
| مهلة | 3-5 أيام عمل | الضمان | 1 سنة |
| وزن | 1 كجم | ||
| إبراز | 40 ألف بطاقة توزيع الطاقة الحالية القصوى,28 VDC بطاقة توزيع الطاقة المدخلة,بطاقة توزيع الطاقة ذات الطلاء المطابق |
||
منتوج وصف

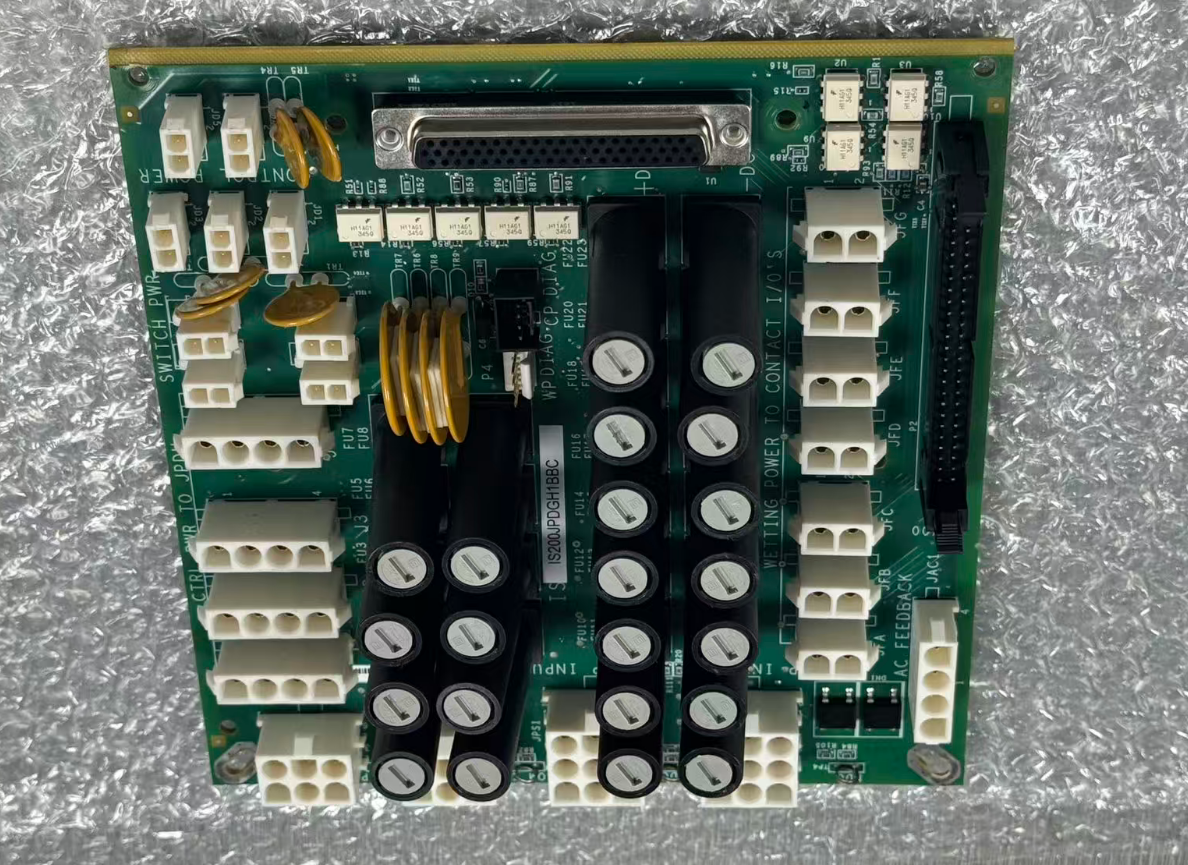

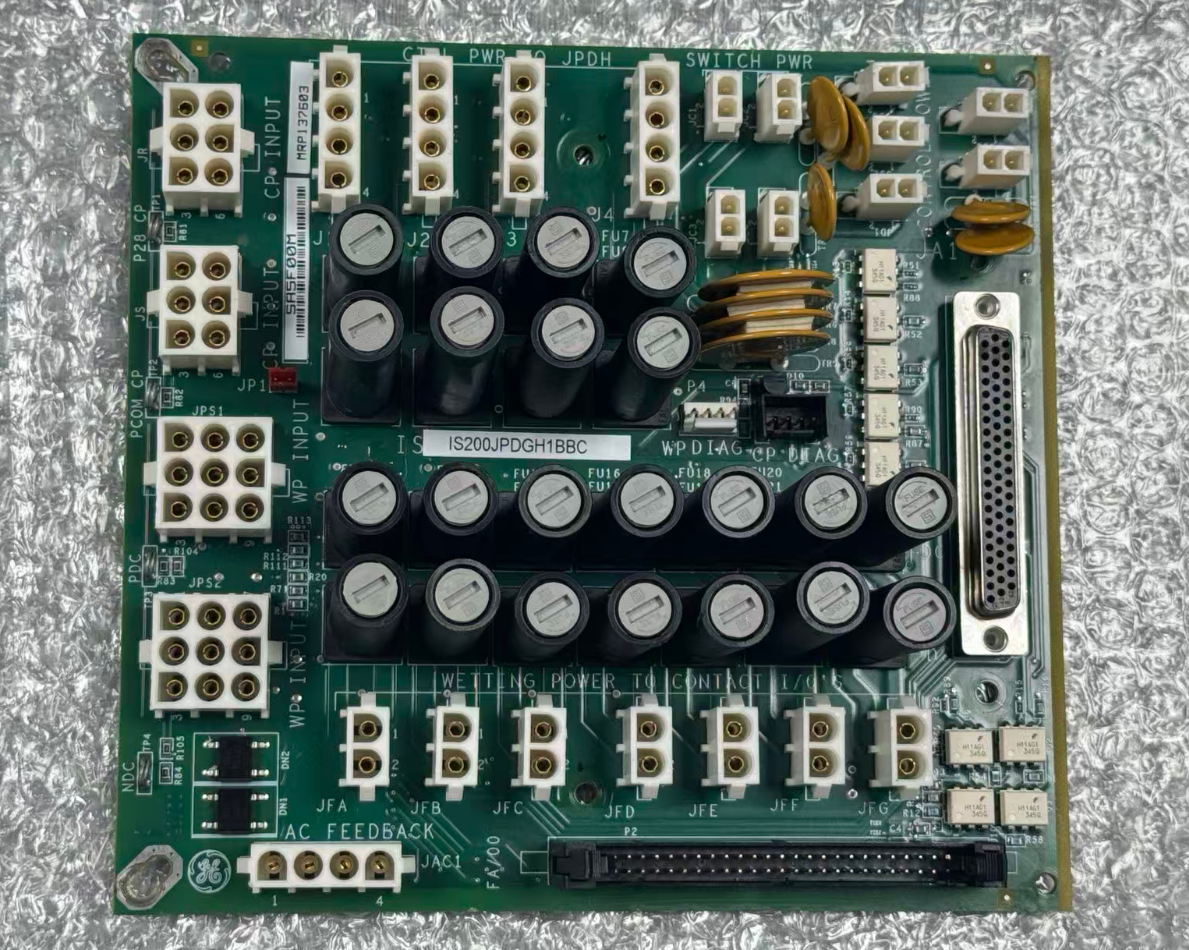

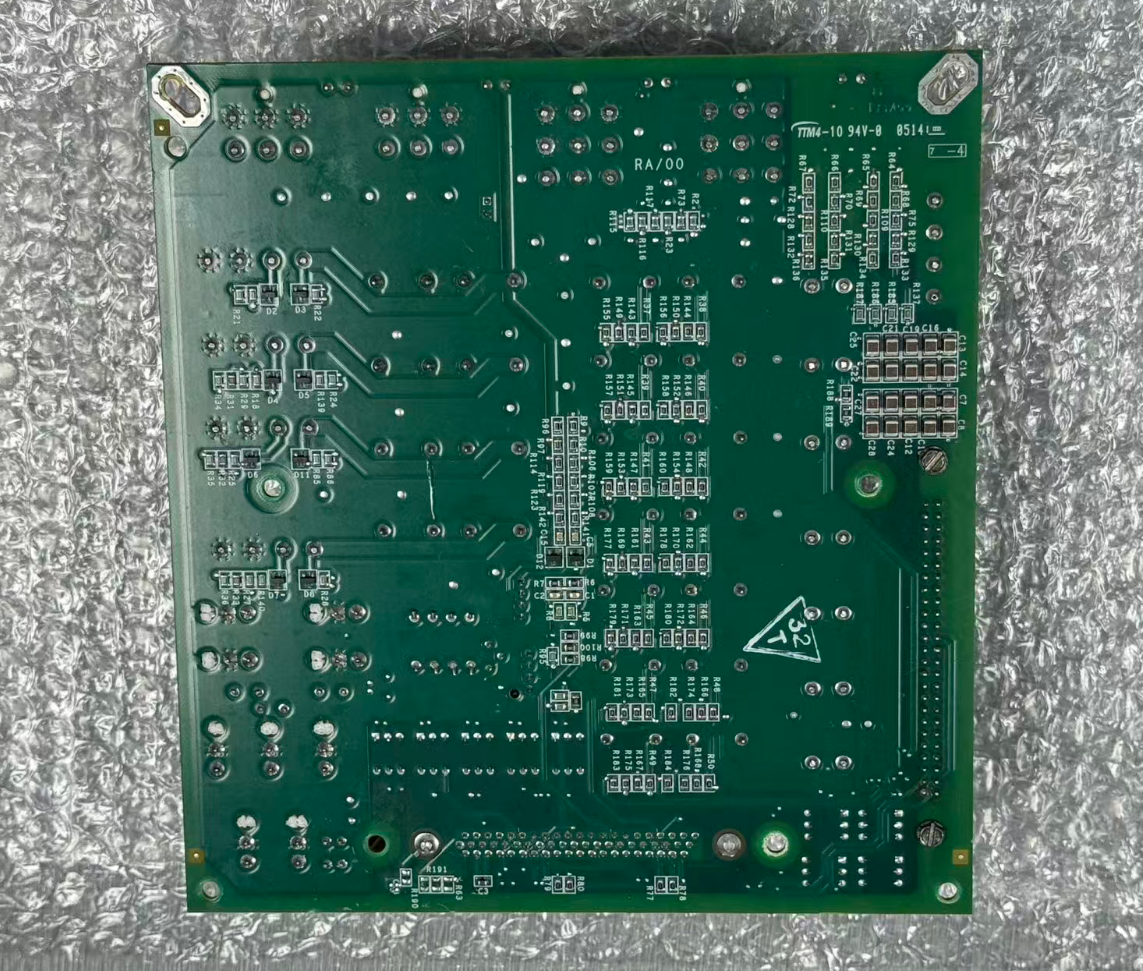

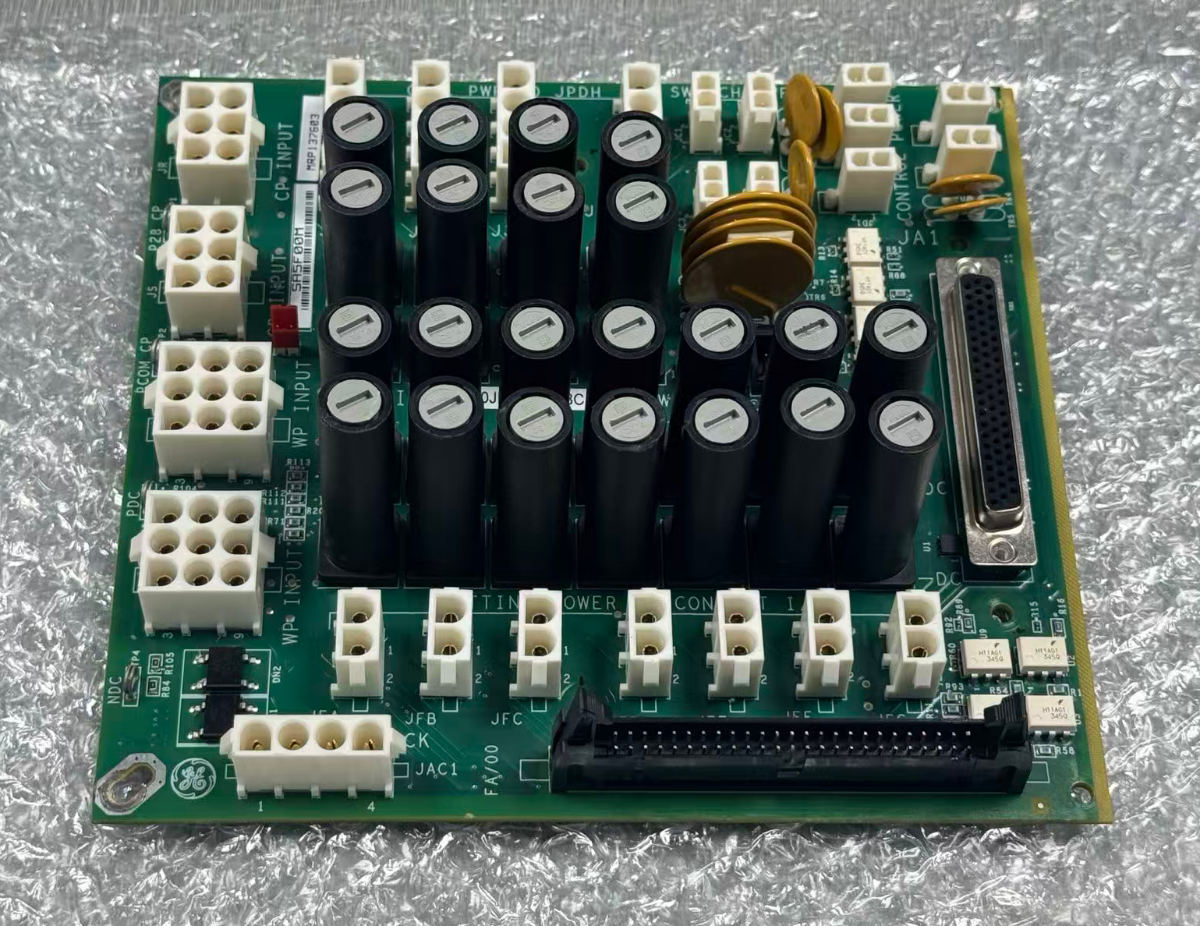

IS200JPDGH1B GE Mark VI
نظرة عامة على المنتج
الـ IS200JPDGH1B هي بطاقة توزيع طاقة الوصلة (JPDG) ومكون أساسي لنظام فرعي لوحدة توزيع الطاقة (PDM). تُركب هذه البطاقة داخل وحدة توزيع الطاقة في خزانة التحكم بالمحرك، وتقوم بتوزيع طاقة التحكم المزودة خارجيًا وطاقة التلامس الرطب إلى بطاقات الإدخال/الإخراج المتعددة، وكتل الأطراف، ووحدات المعالجة داخل الخزانة. تعمل كمركز رئيسي لنقل الطاقة عبر نظام التحكم بأكمله.
تتميز بطاقة IS200JPDGH1B بمؤشرات حالة القناة LED على اللوحة، مما يسمح لأفراد الفحص الميداني بتحديد حالة تشغيل كل قناة إخراج بشكل بديهي دون الحاجة لقياسها بشكل فردي باستخدام جهاز قياس متعدد. هذه البطاقة جزء من سلسلة JPDG وتشترك في بنيتها الأساسية مع نماذج أخرى في السلسلة، مثل IS200JPDGH1A و IS200JPDGH1ABD. تكمن الاختلافات الرئيسية في مستوى مراجعة الأجهزة وقدرات التشخيص المحسنة.
تفاصيل المنتج
| اسم العلامة التجارية | جنرال إلكتريك |
| الموديل | IS200JPDGH1B |
| الكتالوج | Mark VI |
| الوزن الإجمالي / وزن الشحن | 2.2 رطل / 35.2 أونصة / 1 كجم |
| حجم التعبئة | 16 سم × 16 سم × 12 سم |
| بلد المنشأ | الولايات المتحدة الأمريكية |
| رمز النظام المنسق | 8537101190 |
| المهلة الزمنية | متوفر في المخزون |
| ميناء الشحن | شيامن |
| الدفع | T/T |
| سعر البيع | 1500 دولار |
| الضمان | 12 شهرًا |
| المهلة الزمنية (التسليم) | 3-5 أيام عمل |
| شركاء الشحن | DHL، UPS، TNT، FedEx و EMS |
الميزات الرئيسية
- نوع المنتج: بطاقة توزيع طاقة الوصلة (JPDG)
- اختصار الوظيفة: JPDG
- الحد الأقصى للتيار: 40 أمبير
- طاقة الإدخال: مصدر طاقة تحكم 28 فولت تيار مستمر (مزدوج القناة متكرر)
- مصدر طاقة التلامس الجاف: 24 / 48 فولت تيار مستمر
- مراقبة التيار المتردد: قناتان (115 فولت / 230 فولت تيار متردد)
- قنوات الإخراج: مخارج مستقلة متعددة محمية بالصمامات
- درجة حرارة التشغيل: -30 درجة مئوية إلى +65 درجة مئوية (إصدار درجة الحرارة القياسية)
- طلاء لوحة الدوائر المطبوعة: طلاء واقٍ
- طريقة التركيب: لوحة خلفية للخزانة / سكة DIN
تكوين النظام
يجب استخدام بطاقة IS200JPDGH1B بالاقتران مع المكونات التالية في النظام:
- IS200JPDMG1A: لوحة التوزيع الرئيسية مع قضيب توصيل 40 أمبير، توفر مدخلًا علويًا 28 فولت تيار مستمر لبطاقة JPDGH1B.
- IS200JPDSG1A: لوحة اختيار مزدوجة متكررة، توفر تبديلًا تلقائيًا للقضيب العلوي لبطاقة JPDGH1B.
- IS200JPDFG1A: لوحة فلتر EMI، يمكن توصيلها على التوالي قبل بطاقة JPDGH1B لتقليل التداخل الموصل.
- IS200JPDPG1A: لوحة فرعية 10 أمبير، تستخدم للتوزيع الثانوي بعد بطاقة JPDGH1B.
- سلسلة حزم الإدخال/الإخراج (مثل IS220PAICH1B، IS220PDIAH1B، إلخ): تحصل على طاقة التحكم وطاقة التلامس الرطب عبر بطاقة JPDGH1B.
إجراءات الصيانة الروتينية
| الإجراء | الوصف |
|---|---|
| فحص مؤشرات LED | يشير الضوء الأخضر إلى التشغيل الطبيعي؛ يشير الضوء الأحمر إلى دائرة قصر سفلية، أو حمل زائد، أو انصهار صمام - تحقق وفقًا لذلك. |
| قياس الجهد ربع السنوي | قم بالقياس باستخدام نقطة الاختبار على اللوحة الأمامية؛ يجب أن يكون الجهد ضمن ±5% من القيمة المقدرة. |
| فحص الصمامات | تأكد من أن الصمامات في مكانها بإحكام؛ عند الاستبدال، استخدم صمامات ذات تصنيف أمبير وفولتية محددة من قبل GE. |
| فحص الموصلات | افحص سنويًا بحثًا عن الارتخاء، أو الأكسدة، أو تغير اللون بسبب الحرارة؛ قم بالتنظيف وإعادة الإدخال حسب الضرورة. |
| تنظيف اللوحات | قم بإزالة الغبار باستخدام هواء مضغوط منخفض الضغط؛ بالنسبة للوحات ذات الطلاء الواقي، امسح بلطف باستخدام الإيثانول اللامائي. |
| إدارة قطع الغيار | حافظ على نسبة 1 قطعة غيار لكل 3 وحدات حرجة؛ بالإضافة إلى ذلك، احتفظ بـ PPDA وكابلات الشريط ذات 50 سنًا في متناول اليد. |
| احتياطات الاستبدال | التبديل الساخن ممنوع منعًا باتًا؛ بعد إيقاف التشغيل، اتبع إجراءات GE لمنع تعثر الوحدة. |
| التحقق عند التشغيل | تحقق من حالة مؤشرات LED واستخدم ToolboxST للتأكد من أن شاشة توزيع الطاقة تعرض "عادي". |
مثال حالة
قامت مصنع بترقية نظام التحكم الحالي Mark VI الخاص به إلى بنية Mark VIe. توفر لوحة توزيع الطاقة IS200JPDGH1B المثبتة حديثًا طاقة التلامس الرطب لسبع لوحات أطراف إدخال/إخراج. نظرًا لوجود غازات أكالة خفيفة في بيئة العمل، تم اختيار الإصدار ذي الطلاء الواقي. كشف فحص تم إجراؤه بعد عامين من التشغيل عن عدم وجود علامات تآكل على أسطح اللوحة، وظل انحراف الجهد لجميع قنوات الإخراج ضمن ±2%.
أسئلة متكررة
هل تقوم بطاقة IS200JPDGH1B بمعالجة المنطق؟
لا، لا تفعل ذلك. إنها مجرد أجهزة توزيع طاقة ولا تحتوي على وحدة معالجة مركزية مدمجة. يتم إرسال إشارات الخطأ عبر كابل شريطي إلى حزمة الإدخال/الإخراج PPDA للمعالجة على مستوى النظام.
ما هو نطاق درجة حرارة التشغيل لهذه اللوحة؟
يعمل الإصدار القياسي من -30 درجة مئوية إلى +65 درجة مئوية، بينما يوسع الإصدار عالي الحرارة النطاق إلى -40 درجة مئوية إلى +75 درجة مئوية.
ما هي فترة الضمان لهذه الوحدة؟
عادةً ما تكون فترة الضمان للمنتجات الأصلية 12 شهرًا.
