DS200TCTGG1A GE علامة V
| مكان المنشأ | الولايات المتحدة الأمريكية |
|---|---|
| اسم العلامة التجارية | GE |
| إصدار الشهادات | Certificate of Origin |
| رقم الموديل | DS200TCTGG1A |
| وثيقة | GE Mark VI.pdf |
| الحد الأدنى لكمية | 1 جهاز كمبيوتر |
| الأسعار | $2100 |
| تفاصيل التغليف | تغليف الصندوق الأصلي |
| وقت التسليم | 5-7 أيام |
| شروط الدفع | تي/تي |
| القدرة على العرض | 1-99 قطعة / 3-5 أيام |
تفاصيل المنتج
| ماركة | جنرال إلكتريك | رقم الوحدة | DS200TCTGG1A |
|---|---|---|---|
| كتالوج | مارك الخامس | سعر البيع | 2100 دولار |
| حالة | في الأوراق المالية | أصل | الولايات المتحدة الأمريكية |
| مهلة | 3-5 أيام عمل | الضمان | 1 سنة |
| وزن | 1 كجم | ||
| إبراز | 21 لوحة رحلة المرحلات الإضافية,لوحة رحلة سيمبلكس قابلة للتبديل السريع,لوحة TCTG المنطقية لإغلاق الطوارئ |
||
منتوج وصف
DS200TCTGG1A GE علامة V
لمحة عامة عن المنتج
DS200TCTGG1A هو لوحة رحلة بسيطة (مختصرة باسم TCTG) مثبتة في فتحة 4 من رف نواة التحكم. وهي مسؤولة عن التنفيذ المادي لوجيكة إيقاف الطوارئ لتوربينات الغاز / البخار,تلقي أوامر التشغيل من معالجة التحكم لتشغيل صمامات الكهرباء الكهربائية الخارجية عن طريق المرورات الداخلية ، وقطع إمدادات الوقود أو البخار لضمان إيقاف التوربين بأمان.
من حيث بنية الأجهزة ، تم تجهيز اللوحة بـ 21 رلهة كهروميكانيكية قابلة للتوصيل (رقم K1 K21) ، مثبتة بواسطة قفل معدني للسماح باستبدال سريع.كما يحتوي على 3 عدادات 50 دبوس (JLX، JLY ، JLZ) و 2 وصلة 12 دبوس (JN ، JM) لدخول وإخراج الإشارة.يتم حماية اللوحة بطلاء قياسي (طلاء عادي) وهي مناسبة لبيئات خزانة التحكم الصناعية القياسية.
الخصائص الرئيسية
- 21 رلاي كهروميكانيكي قابل للشحن (K1-K21) مع قفل معدني للاستبدال السريع
- جهات الاتصال بالمركبات الوسائطية المسجلة عند 120 VDC / 125 VDC
- يدعم إشارات إطلاق متعددة مع تكوين قافز الأجهزة المبسط
- نطاق درجة حرارة التشغيل: -30°C إلى +65°C
- قدرة التبادل الساخن لاستبدال المجال المباشر
- مصابيح 3x 50-pin (JLX، JLY، JLZ) ومصابيح 2x 12-pin (JN، JM)
- حماية الطبقة القياسية لبيئات خزانات التحكم الصناعية
مواصفات المنتج
| الاسم التجاري | جنرال إلكتريك |
| النموذج | DS200TCTGG1A |
| كتالوج | العلامة V |
| الوزن الإجمالي | 2.2 باوند / 35.2 أوقية / 1 كجم |
| حجم العبوة | 16 سم × 16 سم × 12 سم |
| بلد المنشأ | الولايات المتحدة الأمريكية |
| الرمز السريع | 8537101190 |
| وقت التنفيذ | في المخزون |
| ميناء الشحن | شيامين |
| الدفع | T/T |
| سعر البيع | 2100 دولار |
| الضمان | 12 شهراً |
| وقت التسليم | 3-5 أيام عمل |
| شركاء البريد | DHL و UPS و TNT و FedEx و EMS |
تكامل النظام
في سلاسل حماية الخروج من نظام مارك V ، يعمل DS200TCTGG1A مع ألواح مكملة:
- مجلس DS200TCQA:يوفر إشارات رحلة PTR وأوامر المزامنة
- مجلس DS200TCEA:إدارة مراسلات رحلة الطوارئ و منطق عمل الطوارئ على المستوى الأساسي
- سلسلة DS200TBRG:تلقي إشارات القيادة والواجهة مع رلايات رحلة عالية الطاقة الخارجية
- مجلس DS200PTBA:يوفر إشارات شريط الحافلة والمولد لمراسلات المزامنة
مقارنة النموذج
| السمة | DS200TCTGG1A | DS200PTCTG1B |
|---|---|---|
| التكوين | (سيمبليكس) | إضافة ثلاثية إلى TMR |
| الإرسال | 21 رله إضافية قابلة للشحن | 30 رلايّة قابلة للتشغيل |
| أجهزة الاتصال | 3x50pin + 2x12pin | 4x34-pin + 4x12-pin |
| دعم التصويت | لا تنطبق (بسيطة) | يؤيد التصويت في عام 2003 |
| التطبيق | التكوين القياسي | تكوين سفر السلامة المخصص |
دراسة حالة
نظام التحكم في توربينات الغاز الطبيعي في المملكة العربية السعودية تعرض لتعطيل لوحة TCTGإكمال التثبيت واستعادة التشغيل خلال 30 دقيقةيوضح قدرة اللوحة على الاستبدال
الأسئلة الشائعة
ما هي وظائف الرحلة التي تدعمها هذه البطاقة؟
تقوم البطاقة بمعالجة الإشارات المتعلقة بالرحلة بما في ذلك التوقف الطارئ ، والسرعة الزائدة ، والكشف عن اللهب ، وضغط زيت التشحيم المنخفض ، والتي يتم تنفيذها من خلال دوائر مراسلة الرحلة الداخلية.
ما هي نطاق درجة حرارة التشغيل؟
نطاق درجة حرارة التشغيل من -30 درجة مئوية إلى +65 درجة مئوية ، مناسبة لبيئات خزانة التحكم الصناعية القياسية.
ما هي فترة الضمان؟
فترة الضمان القياسية للمنتجات الأصلية هي 12 شهراً.

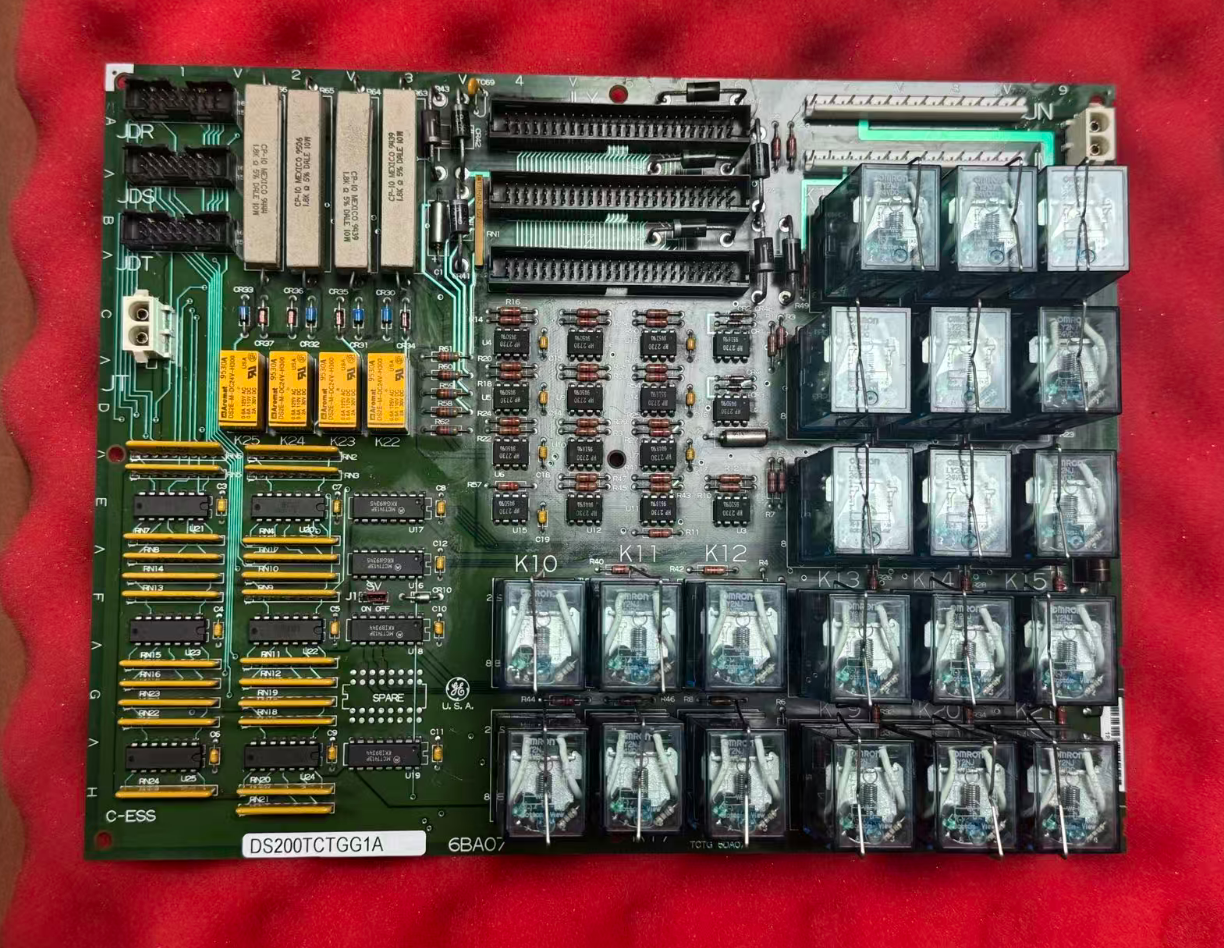

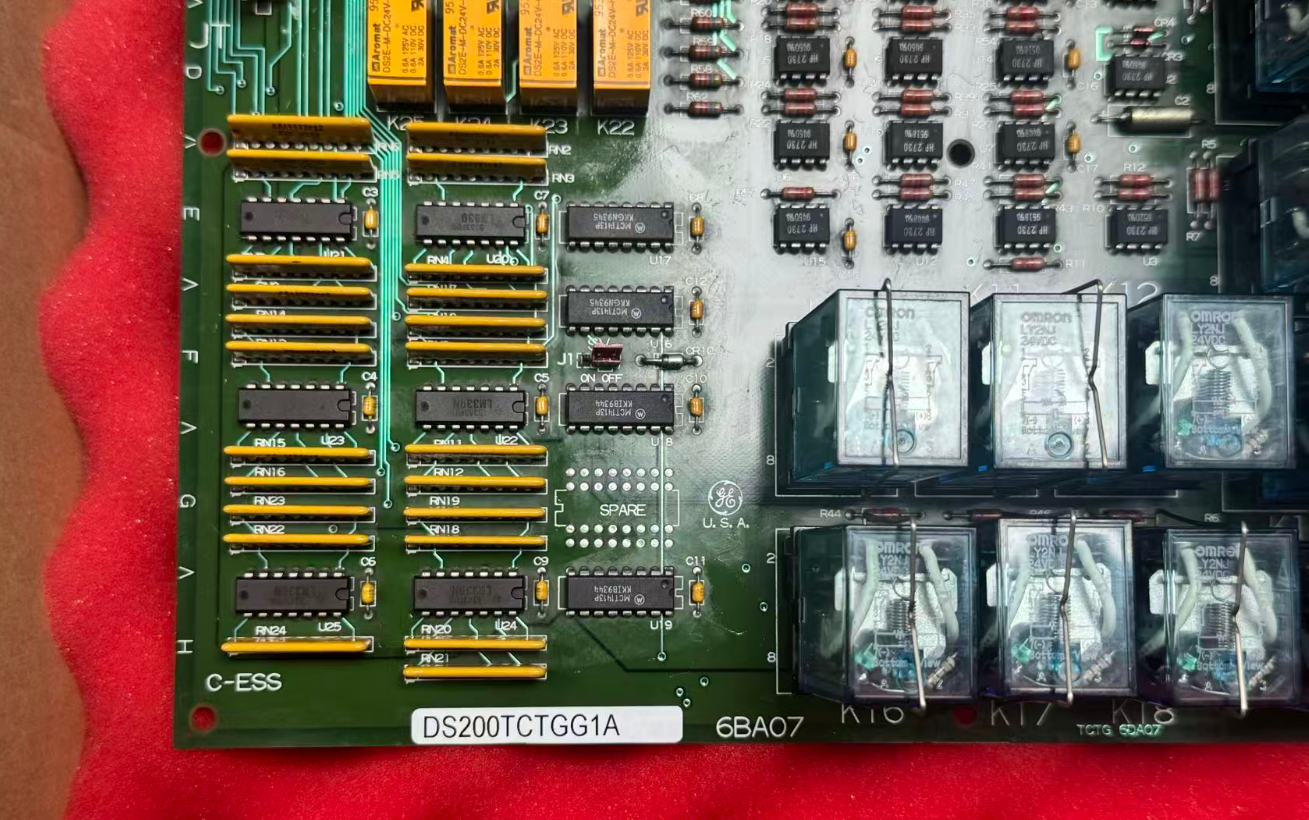

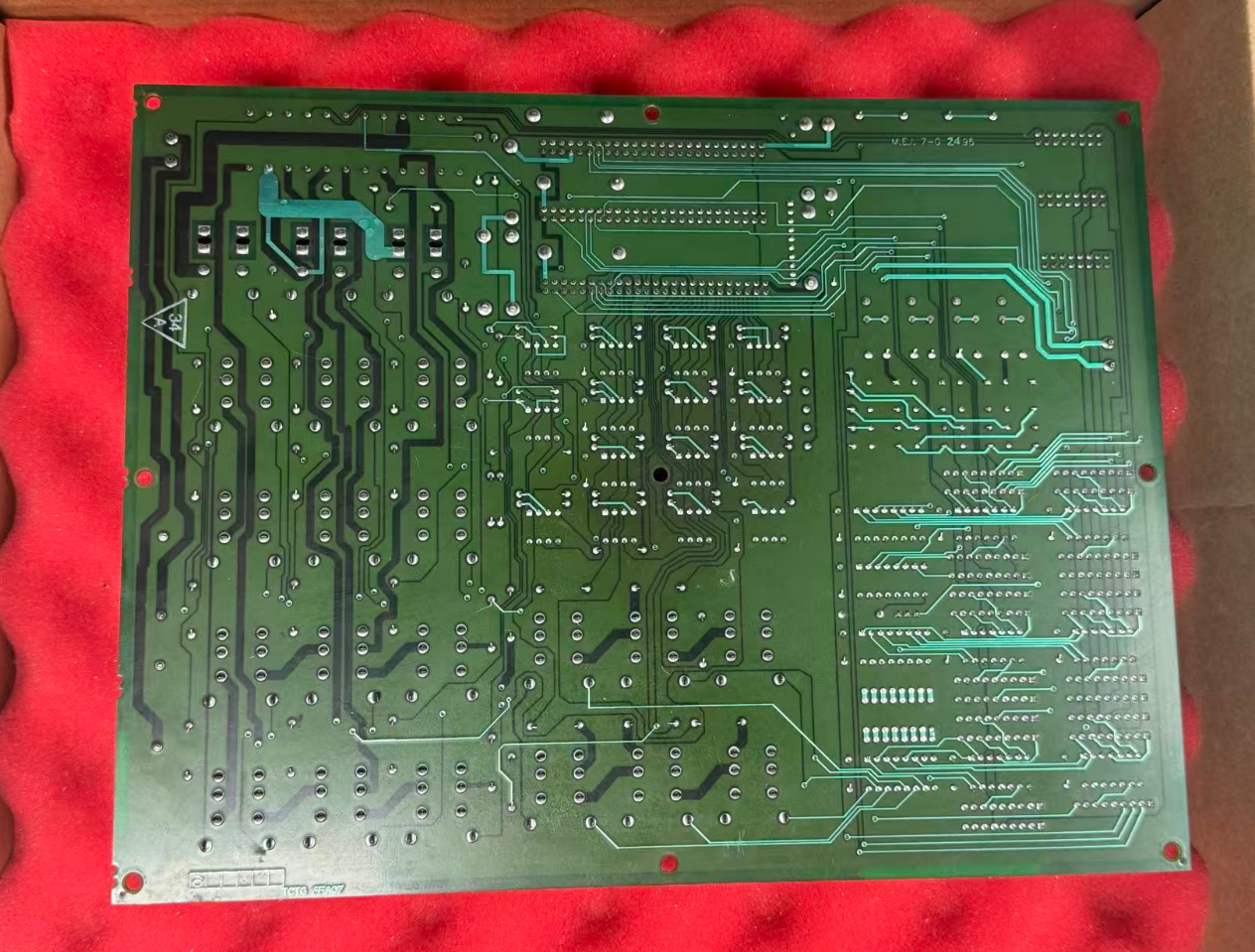

صور المنتج
