DS200TCEBG1B لوحة توسيع الإنهاء الواقية GE Mark V
| مكان المنشأ | الولايات المتحدة الأمريكية |
|---|---|
| اسم العلامة التجارية | GE |
| إصدار الشهادات | Certificate of Origin |
| رقم الموديل | DS200TCEBG1B |
| وثيقة | GE Mark VI.pdf |
| الحد الأدنى لكمية | 1 جهاز كمبيوتر |
| الأسعار | $2200 |
| تفاصيل التغليف | تغليف الصندوق الأصلي |
| وقت التسليم | 5-7 أيام |
| شروط الدفع | تي/تي |
| القدرة على العرض | 1-99 قطعة / 3-5 أيام |
تفاصيل المنتج
| ماركة | جنرال إلكتريك | رقم الوحدة | DS200TCEBG1B |
|---|---|---|---|
| كتالوج | مارك الخامس | سعر البيع | 2200 دولار |
| حالة | في الأوراق المالية | أصل | الولايات المتحدة الأمريكية |
| مهلة | 3-5 أيام عمل | الضمان | 1 سنة |
| وزن | 1 كجم | ||
| إبراز | لوحة توسيع حماية عزل الإشارة,وظائف حماية متعددة. لوحة GE Mark V,التوافق العميق DS200TCEBG1B |
||
منتوج وصف
DS200TCEBG1B GE Mark V
نظرة عامة على المنتج
DS200TCEBG1B هي لوحة توسيع طرفية واقية تنتمي إلى سلسلة DS200 ويتم نشرها بشكل أساسي في منطقة نواة الحماية P1 لنظام Mark V. تعمل اللوحة كمركز رئيسي للربط البيني للإشارات وتكييفها داخل النظام.
وهي مسؤولة عن قياس وتكييف إشارات محولات الجهد (PT) ومحولات التيار (CT) من المولدات الميدانية، وجهود قضبان التوصيل، وتيارات الخط، ونقل الإشارات المعالجة إلى لوحة TCCB للاستخدام. في الوقت نفسه، تعمل بالاقتران مع لوحة الحماية من السرعة الزائدة TCEA، ووحدة الرحلة TC2000، وكتل الأطراف لتشكيل سلسلة حماية كاملة.

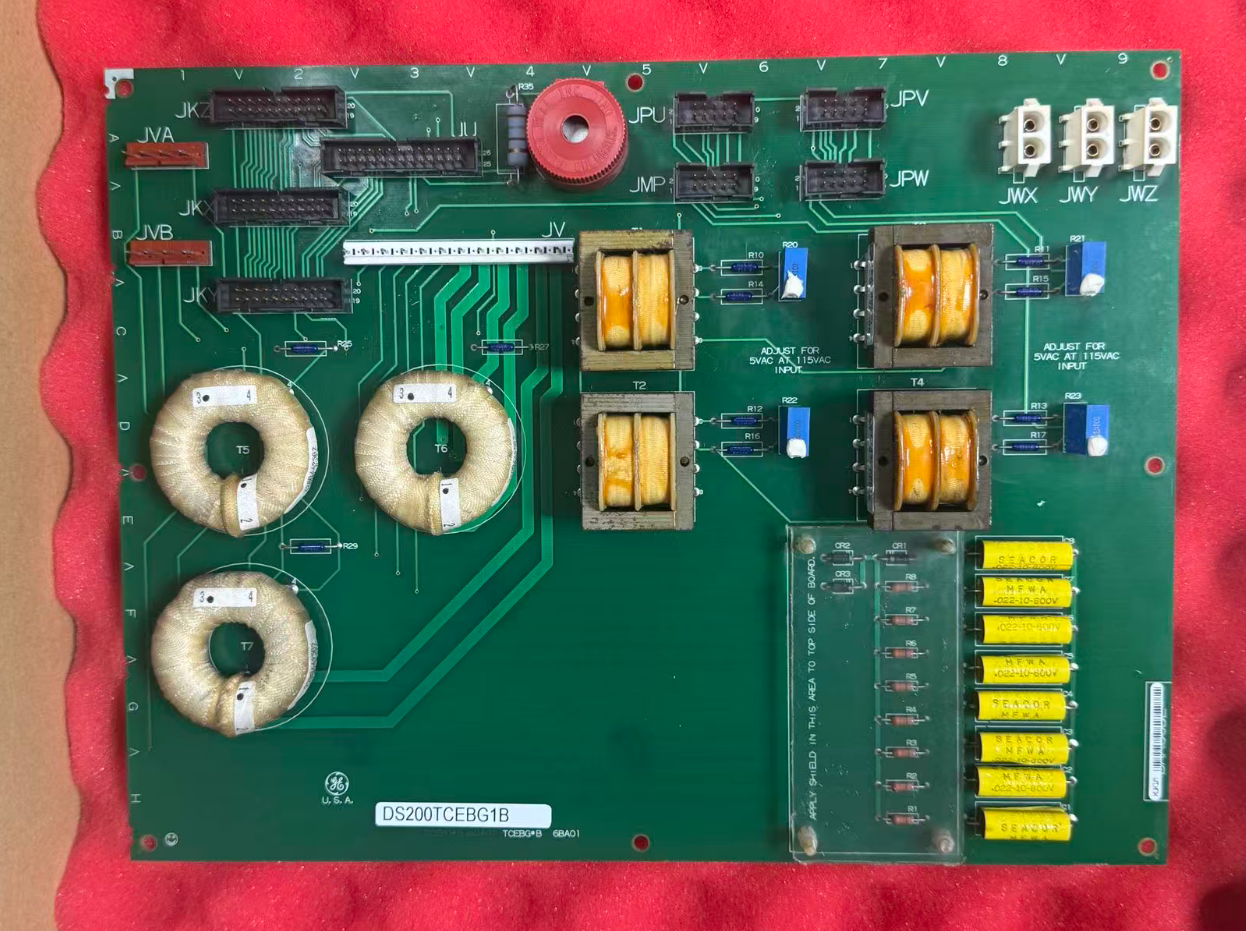

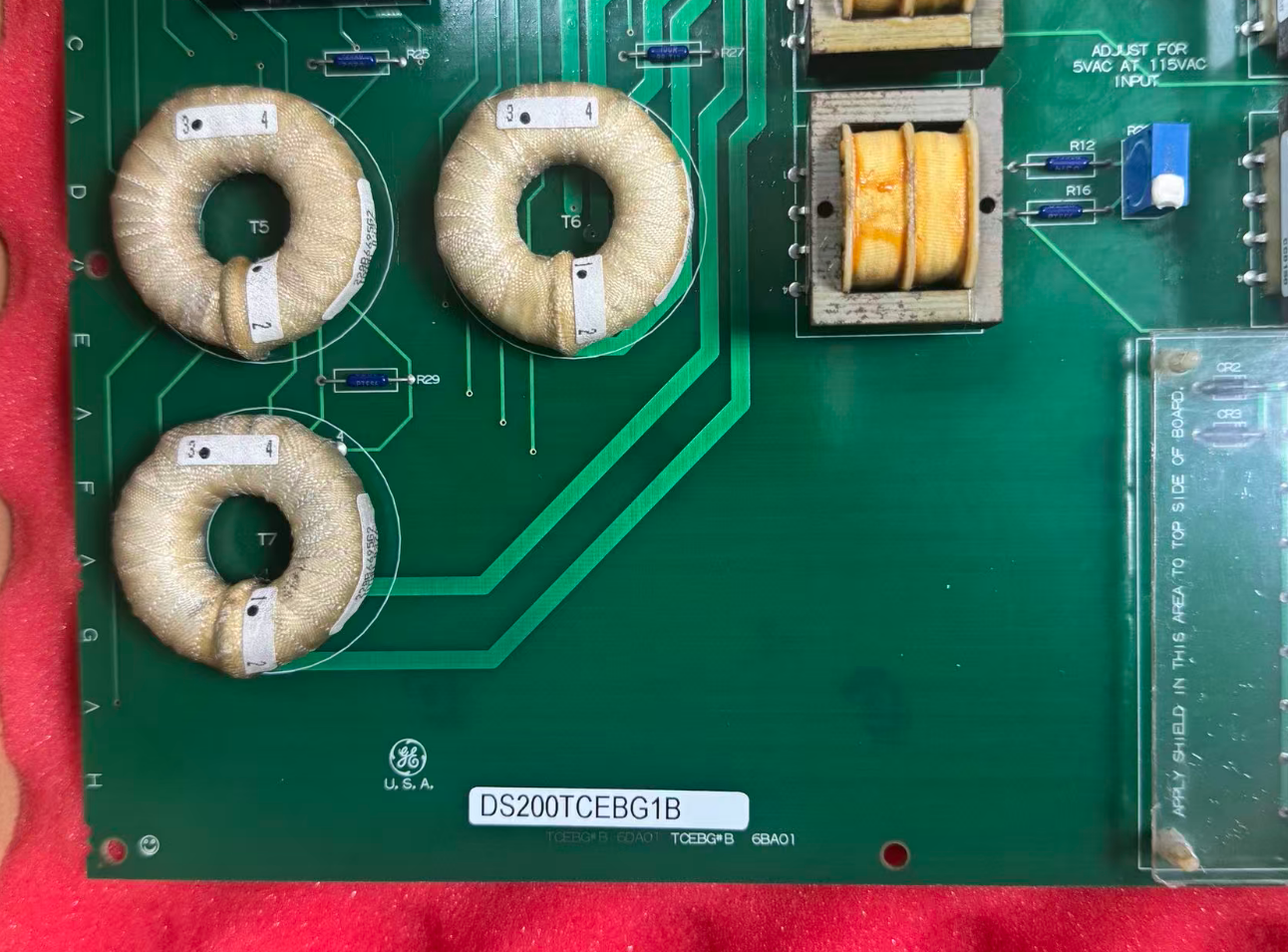

من حيث المظهر والتخطيط المادي، تم تجهيز هذه اللوحة بموصلات 3 وحدات (لإمداد الطاقة وناقل النظام)، و 4 محولات إشارة (تعمل كقنوات عزل)، وموصل 26 سنًا (يستخدم بشكل أساسي لاستقبال إشارات النواة)، و 4 موصلات 10 سنون، و 3 موصلات 20 سنًا (لتوصيل أطراف الإدخال/الإخراج).
الميزات الرئيسية
- قدرات عزل الإشارة وتوسيع الحماية: توفر أربع محولات إشارة مدمجة عزلًا كهربائيًا، وتقمع العابر الميداني، وتوفر إشارات نظيفة للوحدة الرئيسية.
- وظائف حماية متعددة: يعمل عزل الإشارة المدمج، وتحويل المستوى، وتوسيع دائرة الحماية، وأطراف التوصيل السلكي مع نظام Mark V لتنفيذ الحماية من السرعة الزائدة ومنطق الرحلة.
- قدرات تشخيص محدودة على اللوحة: قدرات التشخيص الذاتي محدودة؛ ومع ذلك، يمكن إنشاء تقارير التحذير والخطأ والرحلة باستخدام أداة تشخيص المحرك وتحميلها عبر المنفذ التسلسلي للتحليل.
- توافق عميق مع نظام Mark V: تم تخصيص مطابقة الإشارة لنظام حماية Mark V P1، مع تشكيل نبضات محسّن وتحويل مستوى، مما يضمن التوافق مع مجموعة كاملة من وحدات TCEA/TC2000.
مواصفات المنتج
| اسم العلامة التجارية | جنرال إلكتريك |
| الموديل | DS200TCEBG1B |
| الكتالوج | Mark V |
| الوزن الإجمالي/وزن الشحن | 2.2 رطل / 35.2 أونصة / 1 كجم |
| حجم التعبئة | 16 سم × 16 سم × 12 سم |
| بلد المنشأ | الولايات المتحدة الأمريكية |
| رمز النظام المنسق | 8537101190 |
| المهلة الزمنية | متوفر في المخزون |
| ميناء الشحن | شيامن |
| الدفع | T/T |
| سعر البيع | 2200 دولار |
| الضمان | 12 شهرًا |
| المهلة الزمنية | 3-5 أيام عمل |
| شركاء الشحن السريع | DHL، UPS، TNT، FedEx و EMS |
مقارنة الموديلات المماثلة
DS200TCEAG1B: كلاهما لوحات في سلسلة Mark V، لكنهما يخدمان أغراضًا وظيفية مختلفة. تركز DS200TCEBG1B على توسيع طرفية الحماية وتكييف الإشارة، بينما تتعامل لوحات سلسلة TCEA مع وظائف المعالجة الأساسية للحماية من السرعة الزائدة؛ يكمل الاثنان بعضهما البعض.
DS200SHVMG1A: أيضًا لوحة مراقبة وحماية عالية الجهد في سلسلة Mark V، ولكنها مصممة بشكل أساسي لتطبيقات واجهة الجهد العالي SCR، وتختلف عن تركيز DS200TCEBG1B على توسيع طرفية الحماية.
تكوين النظام
| لوحة الحماية من السرعة الزائدة TCEA | تعمل هذه اللوحة مباشرة بالاقتران مع لوحة الحماية من السرعة الزائدة TCEA لتشكيل رابط الحماية الأساسي لمنطقة الحماية P1. تتعامل اللوحة مع تكييف الإشارة والعزل، بينما تتعامل TCEA مع اكتشاف السرعة الزائدة وتنفيذ منطق الرحلة. |
| وحدة الرحلة TC2000 | تعمل بالاقتران مع وحدة الرحلة TC2000 لتمكين الإرسال والتنفيذ السلكي لإشارات الرحلة. |
| لوحة طرفية PTBA | يتم توجيه إشارات PT/CT، التي تم قياسها بواسطة البطاقة، في النهاية إلى لوحة طرفية PTBA، مما يكمل الاتصال المادي بين الإشارات والأجهزة الميدانية. |
نقاط رئيسية لتكوين رف التوسيع
- يجب تثبيت البطاقة في الفتحة 1 من رف التوسيع.
- تدعم التتالي لما يصل إلى 7 أرفف توسيع، مع أقصى طول للكابل يبلغ 50 قدمًا (15 مترًا).
- لا يلزم تكوين مفتاح DIP؛ التكوين يعتمد بالكامل على البرامج. بعد الاستبدال، تأكد من التحقق من تكوين طوبولوجيا الرف في برنامج البرمجة.
- تدعم وظيفة "الاحتفاظ بالحالة الأخيرة"، والتي تقوم بتثبيت حالة وحدة الإخراج عند انقطاع الاتصال بوحدة المعالجة المركزية، مما يمنع حركة المشغل غير المقصودة.
توصيات الاتصال الميداني: يجب استخدام كابلات محمية لجميع التوصيلات الميدانية، ويتميز كل قناة إدخال بحماية من تجاوز الجهد 30 فولت.
مثال حالة
يستخدم نظام Mark V لتوربين غازي من طراز 9E في محطة طاقة معينة DS200TCEBG1B في منطقة نواة الحماية P1 لعزل وقياس إشارات PT/CT. بالعمل بالاقتران مع لوحة السرعة الزائدة TCEA ووحدة الرحلة TC2000، فإنه يضمن تشغيل حماية موثوق به خلال مراحل الإشعال، والإحماء، وزيادة السرعة، والاتصال بالشبكة، وبالتالي تقليل الرحلات الخاطئة.
أسئلة متكررة
أين يتم تثبيت اللوحة؟
يتم تثبيتها في موقع نواة P1 2 من خزانة تحكم Mark V ويجب تثبيتها في الفتحة 1 من رف التوسيع.
يتم تثبيتها في موقع نواة P1 2 من خزانة تحكم Mark V ويجب تثبيتها في الفتحة 1 من رف التوسيع.
ما هو نطاق درجة حرارة تشغيل اللوحة؟
نطاق درجة حرارة التشغيل العادي هو -20 درجة مئوية إلى +60 درجة مئوية، ونطاق درجة حرارة التخزين هو -40 درجة مئوية إلى +85 درجة مئوية.
نطاق درجة حرارة التشغيل العادي هو -20 درجة مئوية إلى +60 درجة مئوية، ونطاق درجة حرارة التخزين هو -40 درجة مئوية إلى +85 درجة مئوية.
ما هي فترة الضمان لهذه الوحدة؟
عادةً، فترة الضمان للمنتجات الأصلية هي 12 شهرًا.
عادةً، فترة الضمان للمنتجات الأصلية هي 12 شهرًا.
