IS220YAICS1A GE علامة VIe
| Place of Origin | USA |
|---|---|
| اسم العلامة التجارية | GE |
| إصدار الشهادات | Certificate of Origin |
| Model Number | IS220YAICS1A |
| وثيقة | GE-Mark-VIe-VIeS.pdf |
| Minimum Order Quantity | 1 pc |
| الأسعار | $4000 |
| Packaging Details | Original box packaging |
| Delivery Time | 5-7 days |
| Payment Terms | T/T |
| Supply Ability | 1-99 pcs / 3-5 days |
تفاصيل المنتج
| Module Numeber | IS220YAICS1A | Brand | GE |
|---|---|---|---|
| Catalog | Mark VIe | Sales Price | $4000 |
| Condition | In stock | Origin | USA |
| Lead time | 3-5 working days | Warrenty | 1 year |
| Weight | 1kg | ||
| إبراز | شهادة السلامة SIL 3 وحدة GE Mark VIe,وحدة إدخال ADC 16 بت IS220YAICS1A,وحدة الإدخال/الإخراج التناظرية ذات القدرة على التبديل السريع |
||
منتوج وصف
IS220YAICS1A GE علامة VIe
لمحة عامة عن المنتج
يعمل IS220YAICS1A كواجهة كهربائية بين شبكة Ethernet الإدخال / الإخراج ولوحة الطرف النهائي التناظرية ،تنفيذ تحويل ثنائي الاتجاه للإشارات من أجهزة الاستشعار الميدانية وأوامر نظام التحكممصممة خصيصاً لتطبيقات الأتمتة الصناعية التي تتطلب معالجة إشارات التناظرية عالية النزاهة وشهادة مستوى النزاهة الأمنية (SIL)يستخدم على نطاق واسع في المجالات الحرجة للسلامة مثل توربينات الغاز، توربينات البخار، النفط والغاز، وصناعات المعالجة.
يتم تركيب هذه الوحدة على لوحة محطة تناظرية متوافقة (مثل سلسلة TBAIH1C أو STAI). إنها رقمنة للإشارات التناظرية من أجهزة إرسال الميدان وتقوم بإرسالها إلى جهاز التحكم ،بينما تحويل في نفس الوقت الأوامر التحكم الرقمية إلى التيارات الناتجة التناظرية لدفع محركات الميدان.
تستخدم الوحدة بنية مزدوجة النواة تتكون من لوحة معالج عامة الغرض ولوحة استحواذ مخصصة.إشارات الدخول تمر أولاً من خلال مرشح منخفض الممر السلبي مع تردد قطع 75.15 هرتز لتقليل الضوضاء، ثم يتم رقمنتها بدقة عالية عن طريق محول 16 بت (ADC) مقترح إلى رقمي مقترح مع مزيد من المزايدات التناظرية ودورات اختيار مكاسب/توسيع متعدد المراحل.
الخصائص الرئيسية
- شهادة السلامة SIL 3: اجتاز تقييم IEC 61508 من exida ، لتحقيق SIL 3 في تكوين HFT = 1 (التكرار الثلاثي).
- معالجة إشارات عالية الدقة: مجهزة بمحول مدخل ADC 16 بت ومحول مخرج 14 بت ، بدقة إدخال تصل إلى ± 0.1٪ من النطاق الكامل.
- تكوين مرن متعدد القنوات: يدعم 10 مدخلات تناظرية (± 5 فولت، ± 10 فولت، 4-20 مآ) و 2 مخرجات تناظرية (0-20 مآ) ؛يمكن تكوين المدخلات الثمانية الأولى بمرونة للأنماط الدخلية لجهد ± 5 فولت أو ± 10 فولت.
- دعم الهندسة المعمارية الاضافية: يدعم التكوينات المتعددة الاضافية الثلاثية للسيومبلكس وTMR مع التحول التلقائي في حالة فشل.
- قدرة التبادل الساخن: يدعم التبادل الساخن أثناء تشغيل النظام ؛ استبدال الوحدة لا يتطلب إيقاف تشغيل نظام الطاقة.
- نطاق درجة الحرارة التشغيلية: -40 درجة مئوية إلى +70 درجة مئوية.
- فولتاج عزل الإشارة: ≥2500 فولت AC.
- مقاومة التموج: ± 2 كيلو فولت، مناسبة للبيئات الصناعية القاسية.
مواصفات المنتج
| الاسم التجاري | جنرال إلكتريك |
| النموذج | IS220YAICS1A |
| كتالوج | مارك السادس |
| الوزن الإجمالي/وزن الشحن | 2.2 باوند / 35.2 أوقية / 1 كجم |
| حجم العبوة | 16 سم × 16 سم × 12 سم |
| بلد المنشأ | الولايات المتحدة الأمريكية |
| الرمز السريع | 8537101190 |
| وقت التنفيذ | في المخزون |
| ميناء الشحن | شيامين |
| الدفع | T/T |
| سعر البيع | 4000 دولار |
| الضمان | 12 شهراً |
| وقت التنفيذ | 3-5 أيام عمل |
| شركاء البريد | DHL و UPS و TNT و FedEx و EMS |
التكوين الموصى به
بالنسبة لمشاريع نظام مراقبة السلامة Mark VIeS الجديد، نوصي بتكوين ما يلي:
| جهاز التحكم | IS420UCSBS1A (تحكم UCSB Mark VleS ، 600 MHz ، معتمد من SIL) |
| وحدات الإدخال والخروج | IS220YAICS1A × N (الكمية التي يتم تحديدها وفقًا لمتطلبات القناة) |
| لوحات المحطة | IS200STAIS2A (يدعم تكوين TMR) |
| أدوات البرمجيات | صندوق أدوات ST (لتكوين ومراقبة وإدارة البرمجيات الثابتة) |
تم التحقق من صحة هذا التكوين في العديد من مشاريع محطات توليد الطاقة ذات الدورة المشتركة لتوربينات الغاز على نطاق واسع ، مع توفير موثوقية النظام والسلامة لتلبية متطلبات التصميم.
مثال الحالة
أثناء إعادة تجهيز نظام التحكم لوحدات ضغط الغاز الطبيعيشركة البتروكيماويات معينة استخدمت جهاز IS220YAICS1A لجمع وتحليل البيانات عن ضغوط مدخل ومخرج ضاغط، درجة حرارة متوسطة، وإشارات الاهتزاز الوحدة.
الوحدة تتكامل بسلاسة مع نظام التحكم المركزي عبر بروتوكول Modbus TCP/IPو معماريّة الاتصالات المزدوجة الضرورية تضمن نقل البيانات دون انقطاع حتى في ظل ظروف تشغيل شديدةبعد التجديد، انخفض عدد عمليات إيقاف تشغيل الضاغط غير المخطط لها بنسبة 60٪ على أساس سنوي، وتحسن استقرار تشغيل المعدات بشكل كبير.
إجراءات الصيانة الروتينية
| • | استخدام برنامج ToolboxST للتحقق بشكل دوري من حالة الازدحام في الوحدة واستقرار إمدادات الطاقة وجودة نقل إشارات الإدخال / الإخراج لمنع مخاطر السلامة الناجمة عن نقاط الفشل الفردية. |
| • | مراقبة حالة مؤشر LED وحالة وصلة الاتصال وتقارير تحرك القناة للكشف الفوري عن الاتجاهات غير الطبيعية. |
| • | تحقق دوريا من دقة الإشارة، وتنظيف سطح الوحدة، وتأكد من أن وحدات الطرف مثبتة بشكل آمن. |
الأسئلة الشائعة
ما هو استهلاك الطاقة الطبيعي لـ IS220YAICS1A؟
في ظل ظروف التشغيل القياسية ، يبلغ استهلاك الطاقة حوالي 5.3 واط ، مع استهلاك الطاقة القصوى حوالي 11.76 واط (0.49 A).
ما هي نطاق درجة حرارة العمل لهذه الوحدة؟
نطاق درجة الحرارة التشغيلية هو -40 °C إلى +70 °C ، ونطاق درجة حرارة التخزين هو -40 °C إلى +85 °C ، مما يجعله مناسبًا للبيئات الصناعية القاسية.
هل يكتشف جهاز IS220YAICS1A زيادة في ضغط الضاغط؟
لا، لا، هذه الوحدة لا تمتلك وظيفة الكشف عن ارتفاع ضغط الكمبيوتر، إن الكشف عن ارتفاع الضغط يتطلب وحدة مراقبة اهتزاز مخصصة للعمل.
ما هي فترة الضمان لهذه الوحدة؟
عادة، فترة الضمان للمنتجات الأصلية هي 12 شهراً.

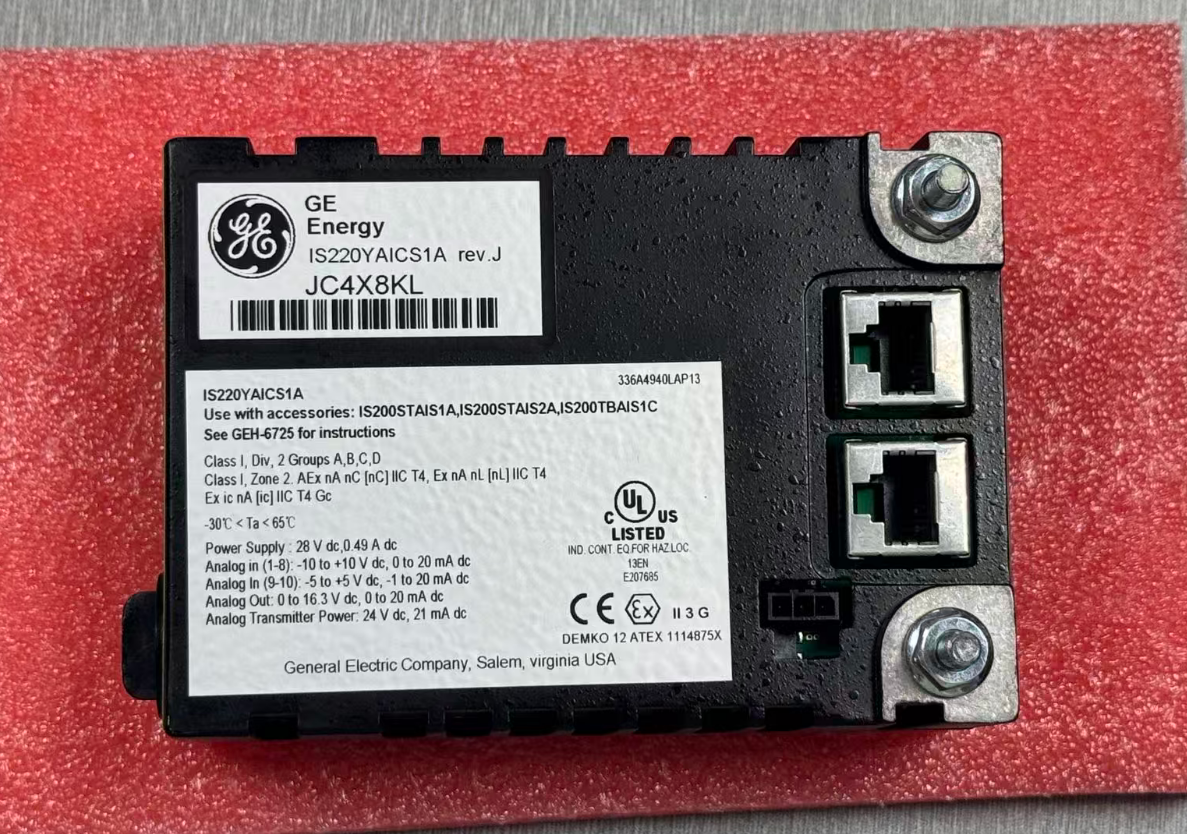

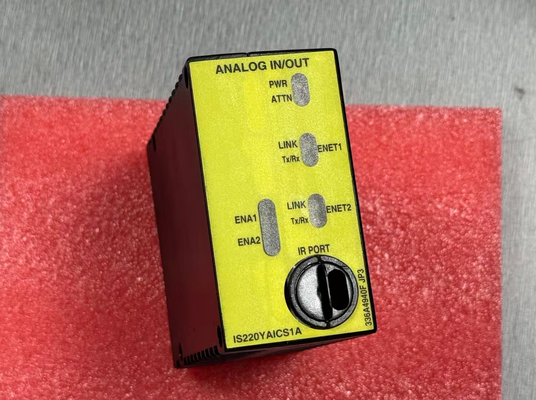

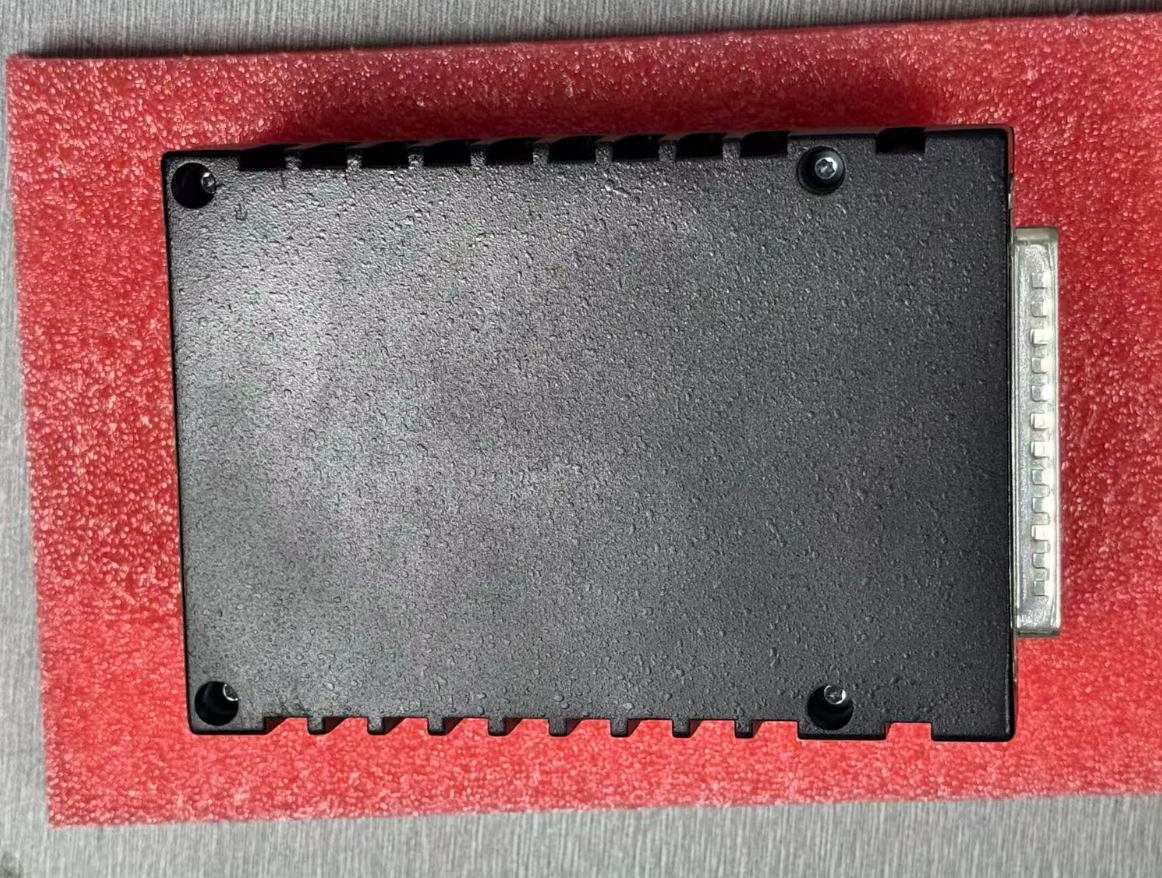

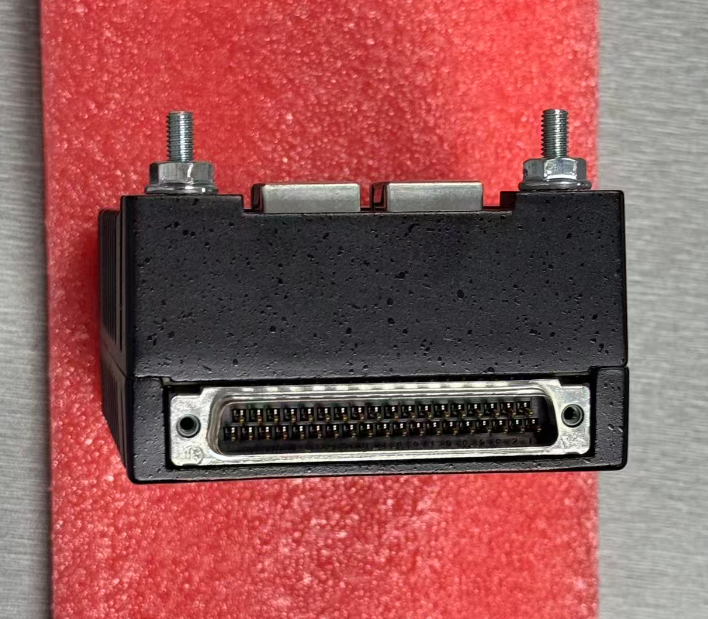

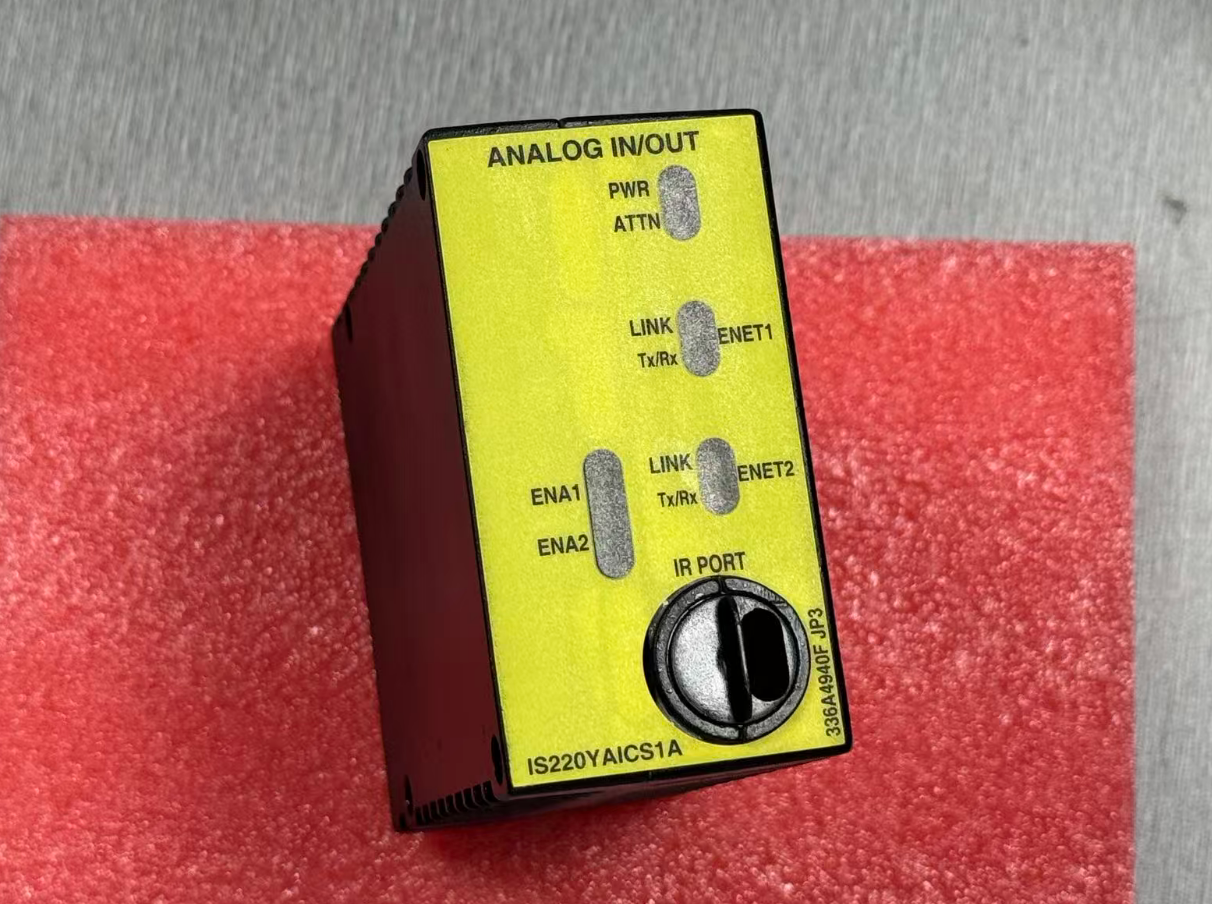

صور المنتج
