IS220PTCCH1A GE Mark VIe
| مكان المنشأ | الولايات المتحدة الأمريكية |
|---|---|
| اسم العلامة التجارية | GE |
| إصدار الشهادات | Certificate of Origin |
| رقم الموديل | IS220PTCCH1A |
| وثيقة | GE-Mark-VIe-VIeS.pdf |
| الحد الأدنى لكمية | 1 جهاز كمبيوتر |
| الأسعار | $5000 |
| تفاصيل التغليف | تغليف الصندوق الأصلي |
| وقت التسليم | 5-7 أيام |
| شروط الدفع | تي/تي |
| القدرة على العرض | 1-99 قطعة / 3-5 أيام |
تفاصيل المنتج
| رقم الوحدة | IS220PTCCH1A | ماركة | جنرال إلكتريك |
|---|---|---|---|
| كتالوج | مارك السادس | سعر البيع | 5000 دولار |
| حالة | في الأوراق المالية | أصل | الولايات المتحدة الأمريكية |
| مهلة | 3-5 أيام عمل | الضمان | 1 سنة |
| وزن | 1 كجم | ||
| إبراز | وحدة إدخال محول مزدوج حراري 16 بت,وحدة إيثرنت GE Mark VIe مزدوجة القناة,وحدة إشارة درجة الحرارة للتعرف التلقائي على المستشعر |
||
منتوج وصف
IS220PTCCH1A GE علامة VIe

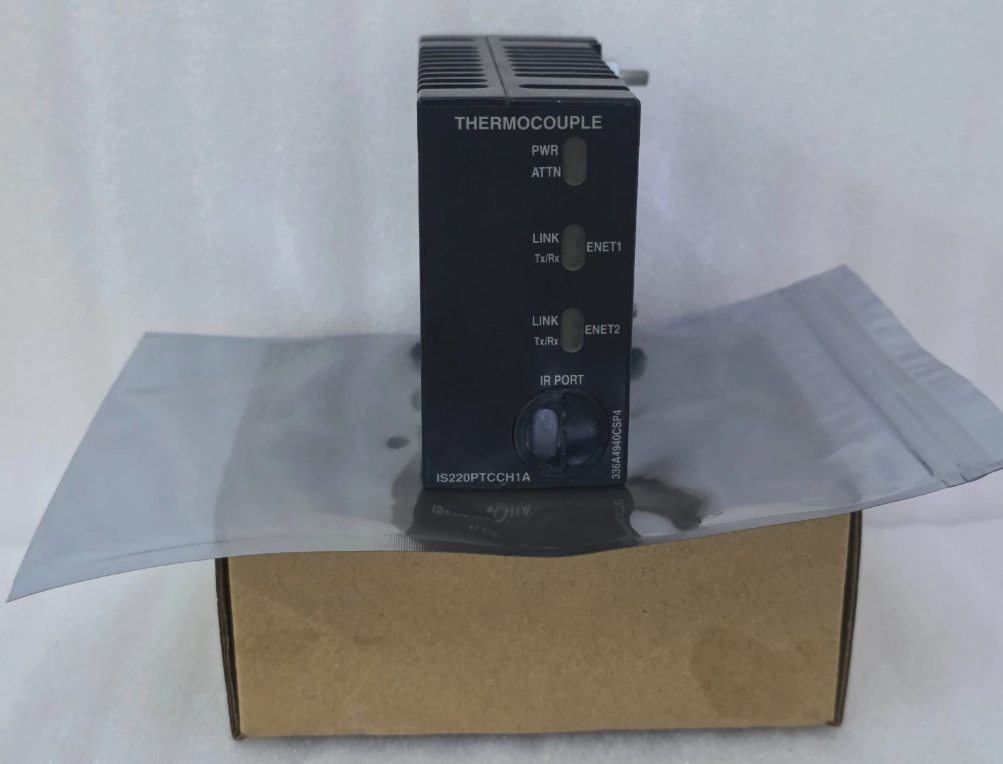

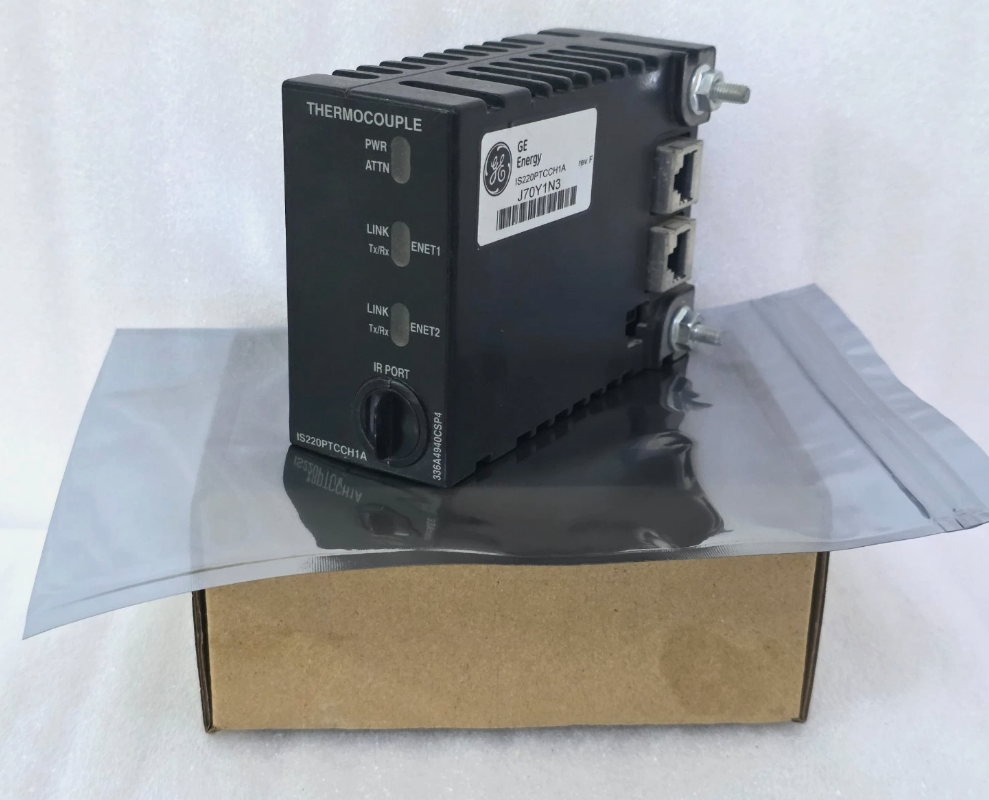

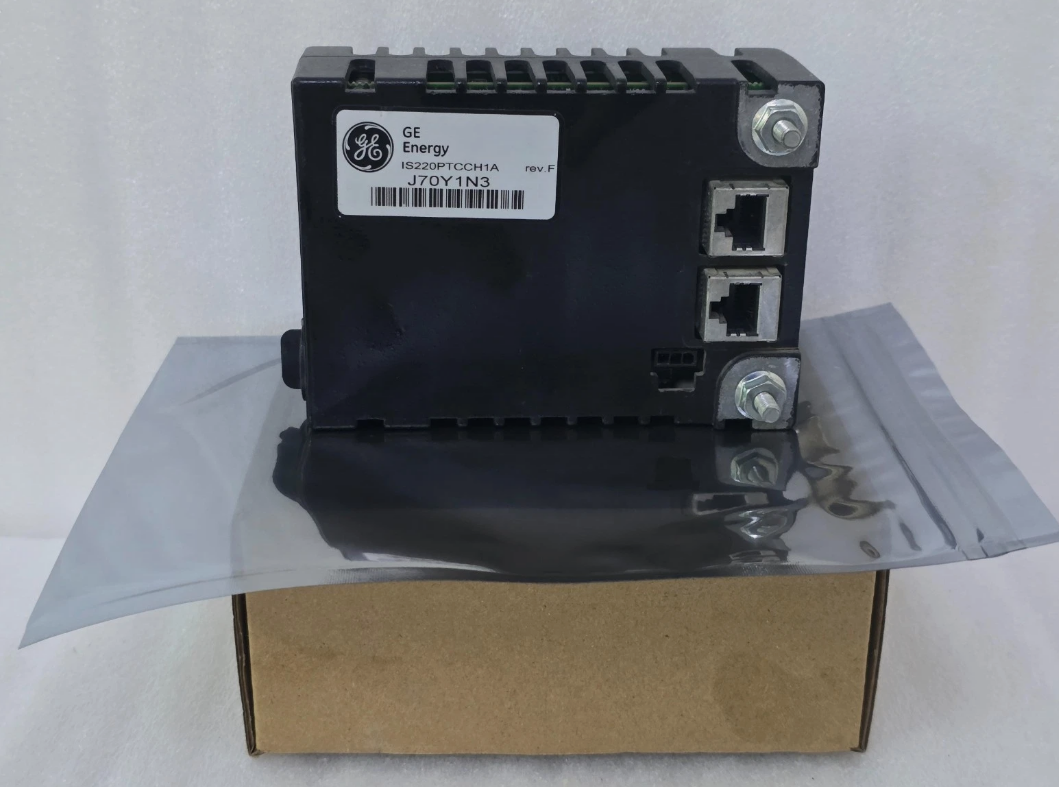

IS220PTCCH1A هي وحدة مدخل ثيرموكوبل مصممة خصيصًا لاكتساب إشارات درجة الحرارة في أنظمة التحكم في توربينات الغاز وتوربينات البخار.هذه الوحدة تحويل إشارات الضغط الضعيفة على مستوى الميلي فولت التي تولدها أجهزة الاستشعار ثيرموبول إلى بيانات درجة الحرارة الرقمية عالية الدقة، والتي يتم إرسالها بعد ذلك في الوقت الحقيقي إلى جهاز التحكم عبر قنوات إثنر مزدوجة.
تستخدم اللوحة بنية متكاملة "لوحة المعالج + لوحة الاستحواذ" ، وتضم لوحة معالج BPPx مدمجة ولوحة استحواذ ثيرموبول مخصصة.يتم توفير الوحدة في غلاف معدني مضغوط ويتضمن تعويضات التوصيل البارد المدمجة، التعرف الآلي على أجهزة الاستشعار، وقدرات تخزين EEPROM.
تعمل الوحدة في طبقة I/O الموزعة Mark VIe ، وتتواصل مع المعالجات الأساسية عبر شبكة Ethernet الاضافية مزدوجة القنوات ، مما يضمن موثوقية عالية في نقل بيانات درجة الحرارة.تركز منطق تصميمه الأساسي على تضخيم إشارة ضعيفة وتعويض الاتصال البارد، يحتوي على محول A / D ذو دقة عالية 16 بت ومضرب متعدد التفاضل لالتقاط التغيرات الدقيقة في الجهد من العاملات الحرارية بدقة.
الخصائص الرئيسية
- يدعم ثلاثة أنماط تكوين الازدحام: بسيطة، مزدوجة، وTMR
- يكتشف الدوائر المفتوحة، والاتصالات العكسية، والدوائر القصيرة في غضون 2 ميس
- التعرف الآلي على أجهزة الاستشعار يقلل من تعقيد التشغيل
- توفر مصابيح LED في اللوحة الأمامية ومنفذ تشخيص الأشعة تحت الحمراء قدرات تشخيص محلية متعددة المستويات
- يقوم بتعويض دقيق للاتصال البارد
- يدعم التعرف التلقائي على نوع الشريك الحراري والقطبية
- معدل أخذ العينات المستقل 100 هرتز لكل قناة يلتقط التغيرات الحرارية المفاجئة في غضون 10 ميس
مواصفات المنتج
| الاسم التجاري | جنرال إلكتريك |
|---|---|
| النموذج | IS220PTCCH1A |
| كتالوج | مارك السادس |
| الوزن الإجمالي | 2.2 باوند / 35.2 أوقية / 1 كجم |
| حجم العبوة | 16 سم × 16 سم × 12 سم |
| بلد المنشأ | الولايات المتحدة الأمريكية |
| الرمز السريع | 8537101190 |
| وقت التنفيذ | في المخزون |
| ميناء الشحن | شيامين |
| الدفع | T/T |
| سعر البيع | 5000 دولار |
| الضمان | 12 شهراً |
| وقت التنفيذ | 3-5 أيام عمل |
| شركاء البريد | DHL و UPS و TNT و FedEx و EMS |
دراسة حالة التطبيق
في مركز الطاقة لمجمع الكيميائي الكبير في شمال غرب الصينيتطلب المشروع دمجًا عميقًا لنظام التحكم Mark VIe لتوربينات الغاز GE 9E مع نظام Experion DCS على مستوى المصنع لتمكين المراقبة المركزية وتحسين الحمل.
في هذا المشروع ، IS220PTCCH1A مسؤول عن الحصول على المعلمات الرئيسية مثل درجة حرارة غاز توربينات العادم ودرجة حرارة المحامل.يضمن رابط Modbus TCP/IP المستقر لنظام DCS نقل بيانات درجة الحرارة في الوقت الحقيقي، وبالتالي حل مشكلة الاتصال بين توربينات الغاز و DCS.
التكوين والتوافق
| وحدات متوافقة | وصف الوظيفة |
|---|---|
| IS200TBTCH1B | كتلة الطرف الحراري (تكوين TMR) ؛ يوفر 12 قناة من مدخلات TMR الزائدة عند استخدامها مع IS220PTCCH1A |
| IS200TBTCH1C | كتلة محطة بسيطة مصممة خصيصًا لـ IS220PTCCH1A ، مع محطات مشفرة بالألوان لتوصيل الأسلاك السهلة للحامل الحراري وحماية الارتفاع المتزايد المدمجة |
| IS220PTCCH1B | وحدة تحديث، متوفرة كخيار استبدال أو ترقية لـ IS220PTCCH1A |
| IS220PRTDH1A | وحدة إدخال RTD، للتطبيقات التي تتطلب الكشف عن درجة حرارة المقاومة |
| IS220PMMH1A | لوحة التحكم الرئيسية ، والتي ، جنبا إلى جنب مع IS220PTCCH1A ، تشكل بنية تحكم كاملة Mark VIe |
| IS220PPRAH1A | وحدة الحماية التي، عند استخدامها مع IS220PTCCH1A، تنفذ منطق الحماية المرتبطة بالحرارة |
الأسئلة الشائعة
كم عدد قنوات الدخول الحرارية التي يدعمها IS220PTCCH1A؟
في التكوين البسيط ، توفر الوحدة 12 قناة دخول حرارية مستقلة. عند استخدامها مع كتلة الطرف TBTCH1C ، يمكن توسيع تكوين الحزمة المزدوجة إلى 24 قناة.في تكوين TMR (مع كتلة TBTCH1B النهائية)، يوفر 12 قناة.
أي نوع من العاملات الحرارية تدعم هذه الوحدة؟
يدعم IS220PTCCH1A أنواع مختلفة من الحرارة القياسية ، بما في ذلك J و K و T و E و R و S و B و N ، بالإضافة إلى مدخلات إشارة ملي فولت تتراوح من -8 mV إلى +45 mV.
ما هو دقة القياس في الوحدة؟
تستخدم الوحدة محول A / D 16 بت مع خطأ الاتساق من ± 0.25 درجة فهرنهايت (حوالي ± 0.14 درجة مئوية) وقرار 0.1 درجة مئوية. دقة تعويض التقاطع البارد هي ± 0.5 درجة مئوية.
ما هي فترة الضمان لهذه الوحدة؟
عادة، فترة الضمان للمنتجات الأصلية هي 12 شهراً.
