EI813F 3BDH000022R1 ABB

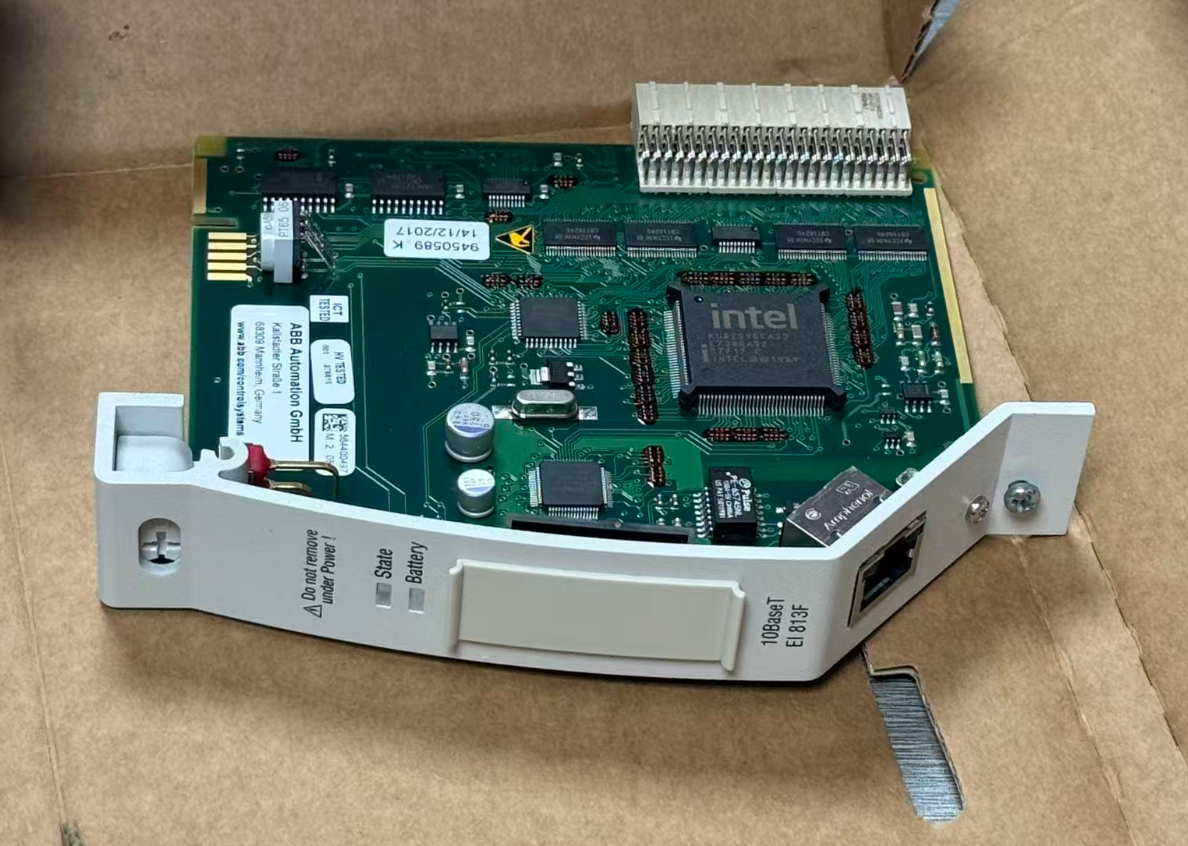

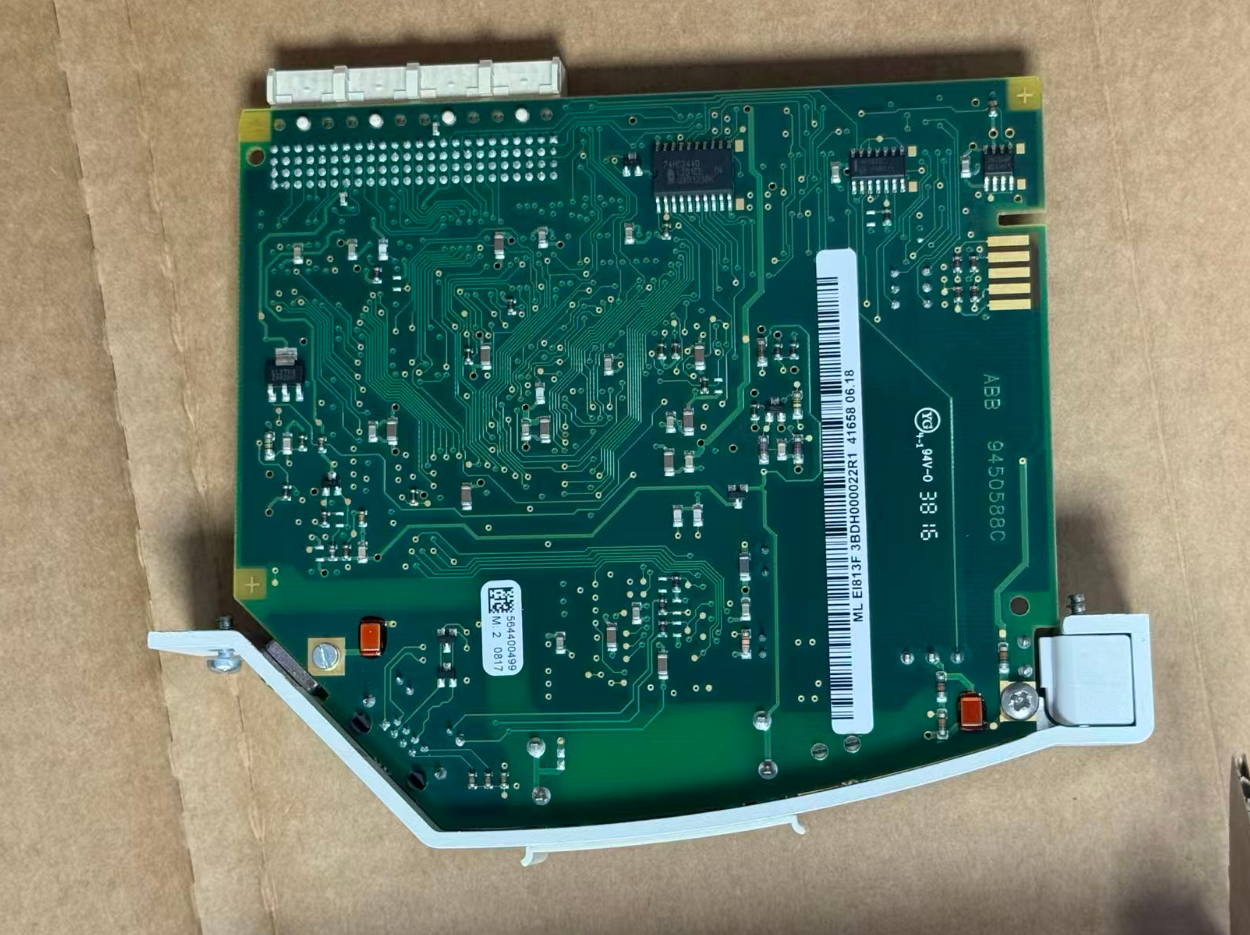

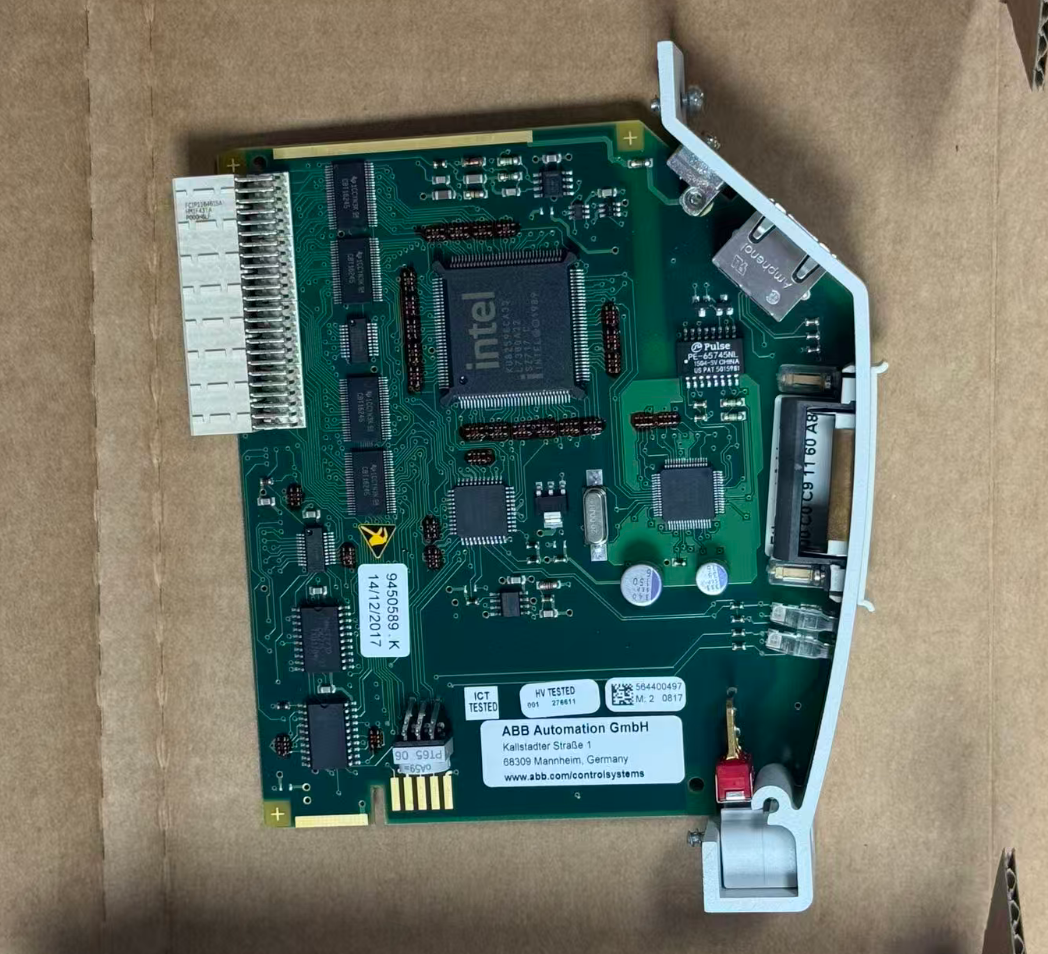

EI813F هو وحدة Ethernet مصممة خصيصًا لمراقب ABB Freelance AC 800F. إنه يضع رابط اتصال شبكي بين محطات المراقب والمشغل ،محطات المهندسين، أو أجهزة طرف ثالث. يتم إدخالها في فتحة رف AC 800F وتتواصل مع وحدة معالج PM 802F أو PM 803F عبر حافلة الطائرة الخلفية.

وظيفة الوحدة الأساسية هي تسهيل تبادل البيانات بين جهاز التحكم وحافلة النظام. The internal LAN controller preprocesses data for transmission and reception in accordance with Ethernet standards and synchronizes with the main processor via DMA control signals and interrupt signals، مما يقلل بشكل كبير من عبء عمل المعالج الرئيسي.

• معيار الشبكة: 10BaseT (IEEE 802.3)
• معدل البيانات: 10 ميجابايت/ثانية
• واجهة: RJ45 (محمي)
• وسيط الاتصال: كابل زوج متعرج
• وحدة المعالجة المركزية المتوافقة: PM 802F / PM 803F
• متطلبات البرمجيات: V7.1 SP2a أو أحدث
• مصدر الطاقة: 24 فولت DC من خلفية الرف
• درجة حرارة التشغيل: -20°C إلى +60°C

في مشروع تحديث المصنع ، من الضروري دمج البيانات بين نظام التحكم الحالي Freelance AC 800F ونظام PCS 7 الذي تم نشره حديثًا (AS 417-4).يستخدم الحل وحدة EI813F لربط وحدة التحكم AC 800F بـ Ethernet الصناعية ويسمح بتبادل البيانات بين النظامين عن طريق تكوين اتصال UDP.

على الجانب المستقل، تم تكوين وحدة الاتصال EI813F وكتل وظيفة الإرسال / الاستقبال، في حين على الجانب PCS 7،تمت استدعاء كتل وظيفة FC50 "AG_LSEND" و FC60 "AG_LRCV"وقد مكّن هذا الحل من التشغيل المشترك للبيانات بين أنظمة التحكم المتقاطعة بين البائعين مع الحفاظ على بنية تحتية المعدات الحالية.وبالتالي توفير كل من التكلفة والوقت المرتبطة باستبدال النظام الكامل.

• هل EI813F يتطلب مصدر طاقة منفصل؟
  لا، يتم تشغيل الوحدة بواسطة جهاز AC 800F للأسفل (24 فولت DC) ولا تحتاج إلى مصدر طاقة خارجي.
• ما بروتوكولات الاتصال التي تدعمها الوحدة؟
  يدعم TCP / IP و UDP و Modbus / TCP. تشير بعض الوثائق إلى دعم Profinet ، ولكن يجب تأكيد ذلك بناءً على إصدار البرنامج الثابت الفعلي وتكوين النظام.
• هل للوحدة بطارية خاصة بها؟
  لا. EI813F لا تحتوي على بطارية. يتم دعم وظيفة احتياطي بطارية الذاكرة الرئيسية من قبل البطارية على جانب PM 802F / PM 803F.يجب عليك التحقق بشكل دوري من حالة BATT LED من وحدة PM.
