لوحة طرفية لإدخال/إخراج تطبيق GE Mark VI مع عدم وجود عملية طلاء لوحة الدوائر المطبوعة قابلة للتخصيص للأجهزة وتوافق متعدد الإصدارات
| مكان المنشأ | الولايات المتحدة الأمريكية |
|---|---|
| اسم العلامة التجارية | GE |
| إصدار الشهادات | Certificate of Origin |
| رقم الموديل | IS200ATBAG1B |
| وثيقة | GE Mark VI.pdf |
| الحد الأدنى لكمية | 1 جهاز كمبيوتر |
| الأسعار | $1500 |
| تفاصيل التغليف | تغليف الصندوق الأصلي |
| وقت التسليم | 5-7 أيام |
| شروط الدفع | تي/تي |
| القدرة على العرض | 1-99 قطعة / 3-5 أيام |
تفاصيل المنتج
| ماركة | جنرال إلكتريك | رقم الوحدة | IS200ATBAG1B |
|---|---|---|---|
| كتالوج | مارك السادس | سعر البيع | 1500 دولار |
| حالة | في الأوراق المالية | أصل | الولايات المتحدة الأمريكية |
| مهلة | 3-5 أيام عمل | الضمان | 1 سنة |
| وزن | 1 كجم | ||
| إبراز | لا توجد لوحة طرفية للأجهزة قابلة للتخصيص,عملية طلاء ثنائي الفينيل متعدد الكلور GE Mark VI Board,توافق متعدد الإصدارات مع لوحة طرفية للإدخال/الإخراج |
||
منتوج وصف

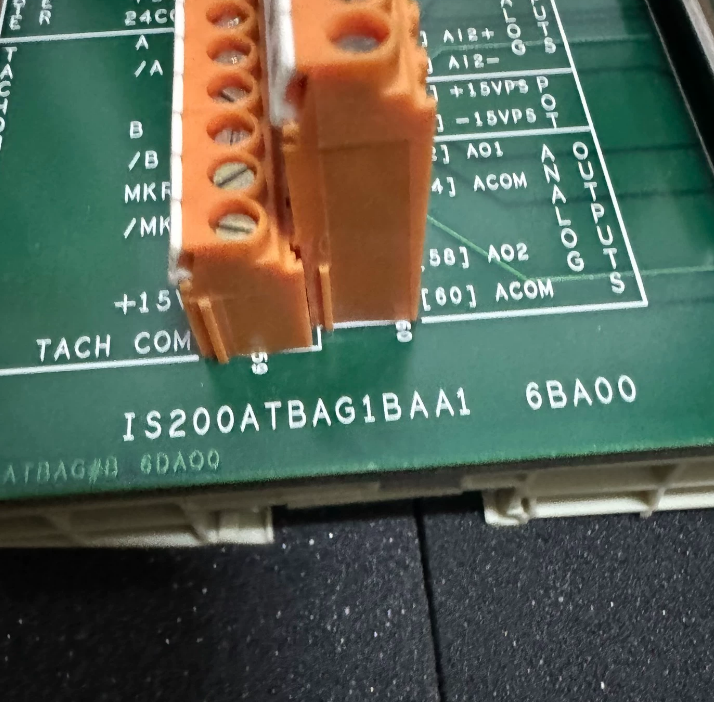

IS200ATBAG1B GE مارك السادس
نظرة عامة على المنتج

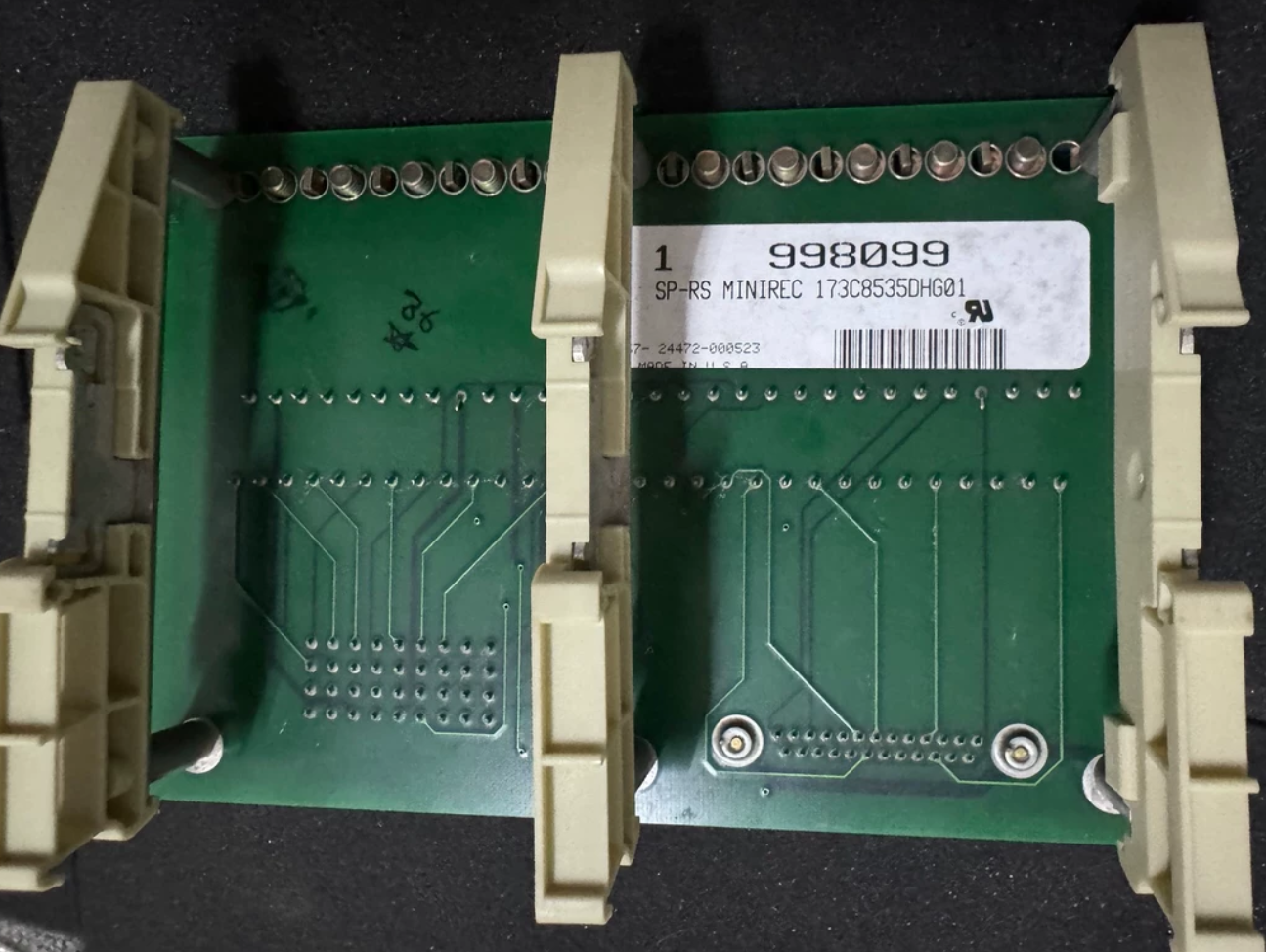

IS200ATBAG1B عبارة عن لوحة طرفية للإدخال/الإخراج للتطبيقات برقم جزء GE 173C8535DHG01 والاختصار الوظيفي "ATBA". إنه بمثابة الواجهة المادية بين الإشارات الميدانية ولوحة الكترونية معززة لنظام التحكم في توربينات الغاز والتحكم في توربينات البخار وأنظمة القيادة الصناعية.

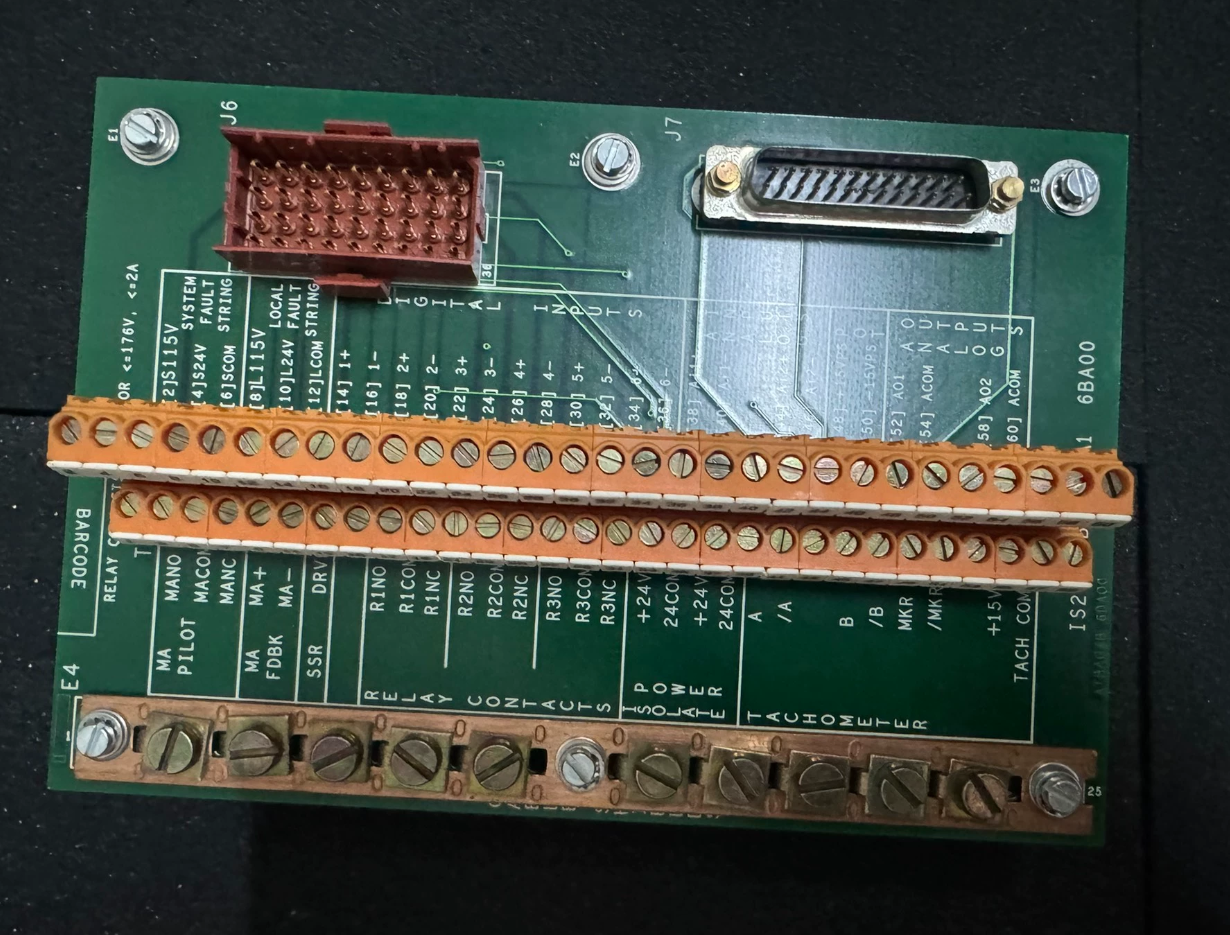

تتمثل الوظيفة الأساسية للوحة في توفير اتصالات كتلة طرفية مركزية لجميع الإشارات الواردة من الموصلات J6 وJ7 الموجودة على لوحة اللوحة الإلكترونية المعززة لتجميع التحكم. لا تحتوي اللوحة على معالج أو برامج ثابتة أو معلمات قابلة للتكوين؛ إنها لوحة واجهة طرفية سلبية بحتة. يتم تنفيذ جميع الأسلاك عبر كتلة طرفية ثابتة ذات 60 موضعًا للوحة، مرتبة في صفين من 30 موضعًا لكل منهما ويتم تصنيفها بشكل فردي بواسطة مجموعة الإشارة.
الميزات الرئيسية
- لا توجد أجهزة قابلة للتخصيص: لا تحتوي اللوحة نفسها على أجهزة قابلة للتخصيص أو وصلات يمكن نقلها يدويًا، مما يقلل من مخاطر الأخطاء في الموقع.
- عملية طلاء ثنائي الفينيل متعدد الكلور: يحدد الإصدار "G1" طلاء ثنائي الفينيل متعدد الكلور القياسي. على الرغم من أن التغطية ليست شاملة مثل الطلاء المطابق، إلا أنها توفر طبقة حماية أكثر سمكًا للركيزة، مما يحميها بشكل فعال من الغبار والرطوبة في الموقع.
- التوافق متعدد الإصدارات: هناك إصداران مختلفان (على سبيل المثال، G1AA وG1AB)، والفرق الرئيسي هو إعادة تعيين الدبوس للموصلات J6 وJ7.
- موصل J6: تم تصنيفه لجهد أقصى يبلغ 225 فولت وتيار أقصى يبلغ 1 أمبير (باستثناء بعض المرحلات المحددة وموصلات CONA).
- موصل J7: تم تصنيفه بجهد 50 فولت وتيار أقصى يبلغ 1 أمبير.
- الموصلات المثبتة على اللوحة: تم تصنيف الموصلات القياسية المثبتة على اللوحة بجهد أقصى يبلغ 176 فولت وتيار أقصى يبلغ 1 أمبير.
مواصفات المنتج
| اسم العلامة التجارية | جنرال إلكتريك |
| نموذج | IS200ATBAG1B |
| كتالوج | مارك السادس |
| الوزن الإجمالي/وزن الشحن | 2.2 رطل / 35.2 أونصة / 1 كجم |
| حجم التعبئة | 16 سم × 16 سم × 12 سم |
| بلد المنشأ | الولايات المتحدة الأمريكية |
| رمز النظام المنسق | 8537101190 |
| مهلة | في الأوراق المالية |
| ميناء الشحن | شيامن |
| قسط | تي/تي |
| سعر البيع | 1500 دولار |
| ضمان | 12 شهرا |
| مهلة | 3-5 أيام عمل |
| شركاء البريد السريع | دي إتش إل، يو بي إس، تي ان تي، فيديكس وEMS |
مثال الحالة
في إحدى محطات توليد الطاقة ذات الدورة المركبة، بعد سنوات من التعديل التحديثي، تم توجيه جميع أجهزة قياس سرعة الدوران المضافة حديثًا والمخرجات التناظرية وإشارات التعشيق من خزانة التحكم GE Mark VI إلى IS200ATBAG1B، حيث تتوافق واحدًا لواحد مع دبابيس اللوحة الإلكترونية المعززة CABP.
في الصباح الباكر، تسبب إدخال رقمي خاطئ في حدوث رحلة؛ قام الفنيون بقياس الإشارة مباشرة على الكتلة الطرفية وسرعان ما حددوا العلامة المعيبة، وبالتالي تجنب انقطاع التيار الكهربائي لفترة طويلة. أظهر هذا الحادث قيمة IS200ATBAG1B كواجهة مركزية.
في الصباح الباكر، تسبب إدخال رقمي خاطئ في حدوث رحلة؛ قام الفنيون بقياس الإشارة مباشرة على الكتلة الطرفية وسرعان ما حددوا العلامة المعيبة، وبالتالي تجنب انقطاع التيار الكهربائي لفترة طويلة. أظهر هذا الحادث قيمة IS200ATBAG1B كواجهة مركزية.
الأسئلة المتداولة
هل يتطلب IS200ATBAG1B أي تعديلات أو تكوينات من قبل المستخدم؟
لا، لا تحتوي هذه البطاقة على أجهزة أو وصلات توصيل أو مفاتيح DIP قابلة للتكوين؛ إنه التوصيل والتشغيل ولا يتطلب أي تعديلات من قبل المستخدم.
ما هي الاحتياطات التي يجب اتخاذها عند تثبيت أو استبدال IS200ATBAG1B؟
قبل لمس أي دوائر، تأكد من عدم وجود جهد مميت على سطح اللوحة وتأكد من إيقاف تشغيل نظام التشغيل بالكامل. تأكد من تحديد المواقع الطرفية لجميع الكابلات قبل فصلها حتى يمكن إعادة توصيلها بشكل صحيح.
ما هي فترة الضمان لهذه الوحدة؟
عادةً ما تكون فترة الضمان للمنتجات الأصلية 12 شهرًا.
