IS420YAICS1B GE Mark VIe

الوظيفة الأساسية لوحدة IS420YAICS1B هي إنشاء واجهة كهربائية بين شبكة الإدخال/الإخراج Ethernet وكتلة طرفية للإدخال/الإخراج التناظري، مما يتيح تبادل البيانات بين إشارات المستشعرات الميدانية ونظام التحكم.

تقوم بتحويل الإشارات التناظرية من العالم المادي بدقة - مثل درجة الحرارة والضغط والاهتزاز ومستوى السائل - إلى إشارات رقمية لمعالجتها بواسطة وحدة التحكم، بينما تقوم أيضًا بتحويل الأوامر الرقمية لوحدة التحكم إلى إشارات تناظرية لتشغيل المشغلات.

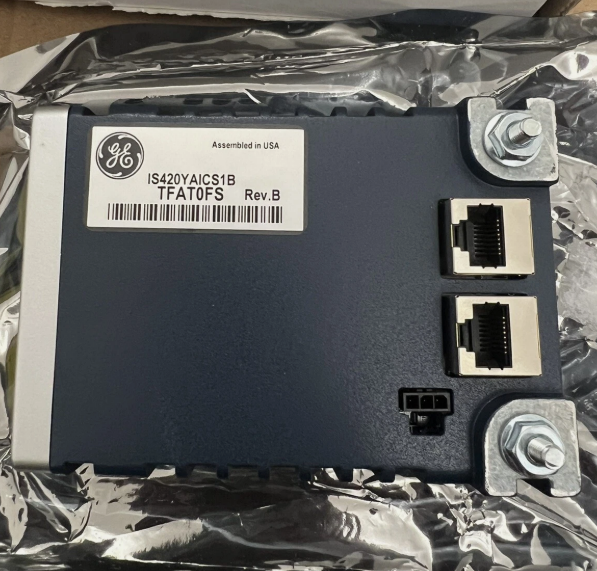

على مستوى الاتصال، الوحدة مجهزة بواجهات Ethernet مزدوجة RJ45 يمكن توصيلها مباشرة بشبكة IONet الخاصة بنظام التحكم، وتدعم طوبولوجيا سلسلة الأقحوان أو النجمة. هذا التصميم يحرر وحدات الإدخال/الإخراج من قيود موقع خزانة التحكم الرئيسية، مما يسمح بنشرها في جميع أنحاء المصنع لتحقيق تحكم موزع حقيقي.

تعمل الوحدة بنظام التشغيل في الوقت الفعلي QNX Neutrino ومجهزة بمعالج AMD G-Series ثنائي النواة بسرعة 1.6 جيجاهرتز وذاكرة DDR3 بسعة 2 جيجابايت، مما يوفر إمكانيات معالجة بيانات قوية.

• تدعم 10 مدخلات تناظرية ومخرجين تناظريين

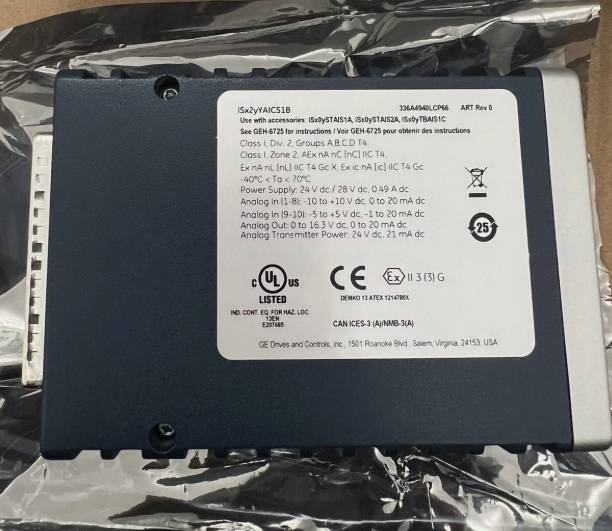

• محول تناظري رقمي (ADC) بدقة 16 بت بدقة إدخال تبلغ 0.1% من المقياس الكامل ودقة إخراج تبلغ ±0.5%
• تدعم أوضاع التشغيل البسيط (Simplex) والتكرار الثلاثي (TMR - Triple-Mode Redundancy)
• قدرات تشخيص ذاتي شاملة
• درجة حرارة التشغيل: -40 درجة مئوية إلى +70 درجة مئوية
• مواد عالية الجودة مع طلاء واقٍ لمقاومة محسنة للتآكل والرطوبة

• فحص التركيب:تأكد من تثبيت الكتل الطرفية بإحكام قبل التركيب. قم بتثبيت الوحدة على دعامة التثبيت باستخدام مسامير بالقرب من منفذ Ethernet.

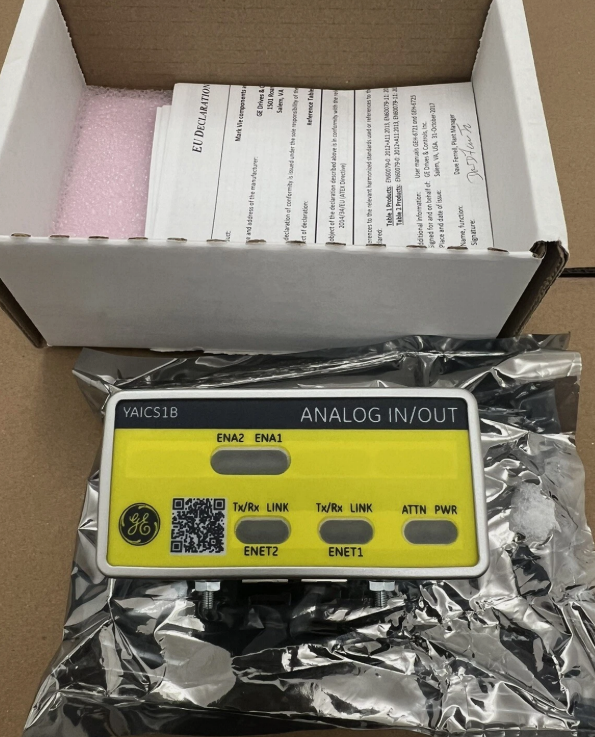

• مراقبة مؤشر LED:تحقق بشكل دوري من حالة مؤشرات LED على اللوحة الأمامية للوحدة للتحقق من التشغيل الطبيعي.
• الفحص الدوري للأسلاك والتوصيلات:افحص الأسلاك والموصلات بانتظام بحثًا عن أي ارتخاء أو أكسدة أو تآكل، مع الانتباه إلى موثوقية موصل DC ذي 37 سنًا وواجهة Ethernet.
• تحديثات البرامج الثابتة والبرامج:ابق على اطلاع دائم بتحديثات البرامج الثابتة والبرامج من GE للحصول على أحدث تحسينات الميزات وتصحيحات الأمان.
• إدارة سجلات الصيانة:احتفظ بسجلات مفصلة لجميع أنشطة الصيانة والإصلاح لتحسين الجداول الزمنية وتحليل اتجاهات الأعطال.
• استخدام وظائف التشخيص الذاتي:استخدم قدرات التشخيص الذاتي الشاملة لمراقبة ذاكرة الفلاش، وذاكرة الوصول العشوائي (RAM)، ومنافذ Ethernet، وحالة أجهزة المعالج.

في نظام الآلات المساعدة للتوربينات الغازية في محطة توليد الطاقة، تم نشر وحدة IS420YAICS1B بنجاح لمراقبة الاهتزاز ودرجة الحرارة في خزانات التحكم المحلية. يتيح تصميمها عالي التكامل ذو الـ 10 قنوات ودعم إشارات مقياس التسارع ±10 فولت الحصول على إشارات دقيقة من مستشعرات الاهتزاز والمزدوجات الحرارية، مما يوفر بيانات موثوقة لمراقبة حالة المعدات والصيانة الوقائية.

هل تدعم هذه الوحدة اكتشاف توقف الضاغط؟
لا. لا تدعم هذه الوحدة اكتشاف توقف الضاغط.

كيف يتم توصيل الوحدة بكتلة الطرفية؟
تتصل الوحدة بكتل الطرفية التناظرية، مثل TBAI، عبر موصل DC ذي 37 سنًا في الأسفل.

كم عدد الوحدات المطلوبة لتكوين TMR؟
يتطلب تكوين TMR (التكرار الثلاثي) 3 حزم إدخال/إخراج. يتطلب التكوين البسيط وحدة واحدة فقط. يجب أن تكون جميع وحدات TMR من نفس إصدار الأجهزة.

ما هي فترة الضمان لهذه الوحدة؟
عادةً ما تكون فترة الضمان للمنتجات الأصلية 12 شهرًا.
