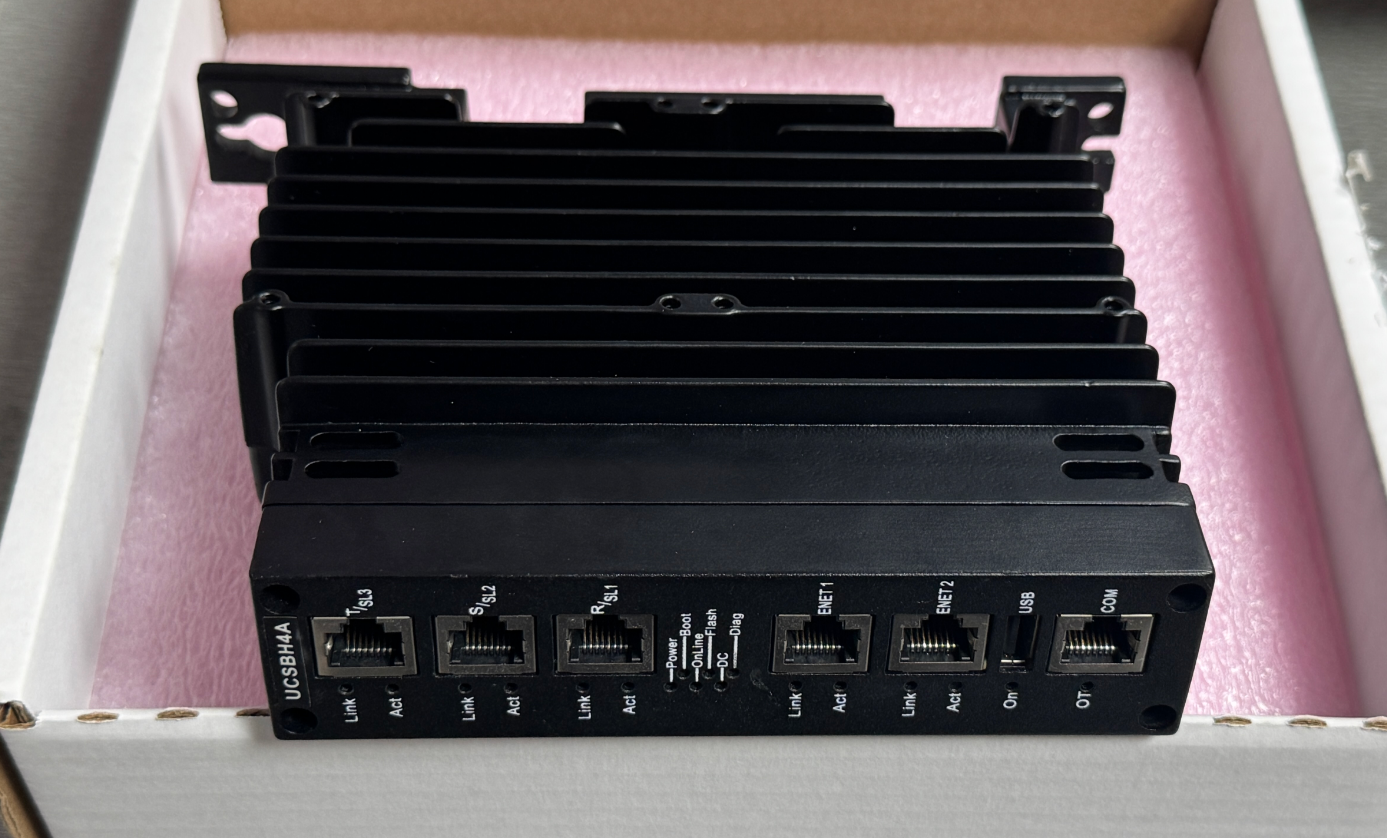

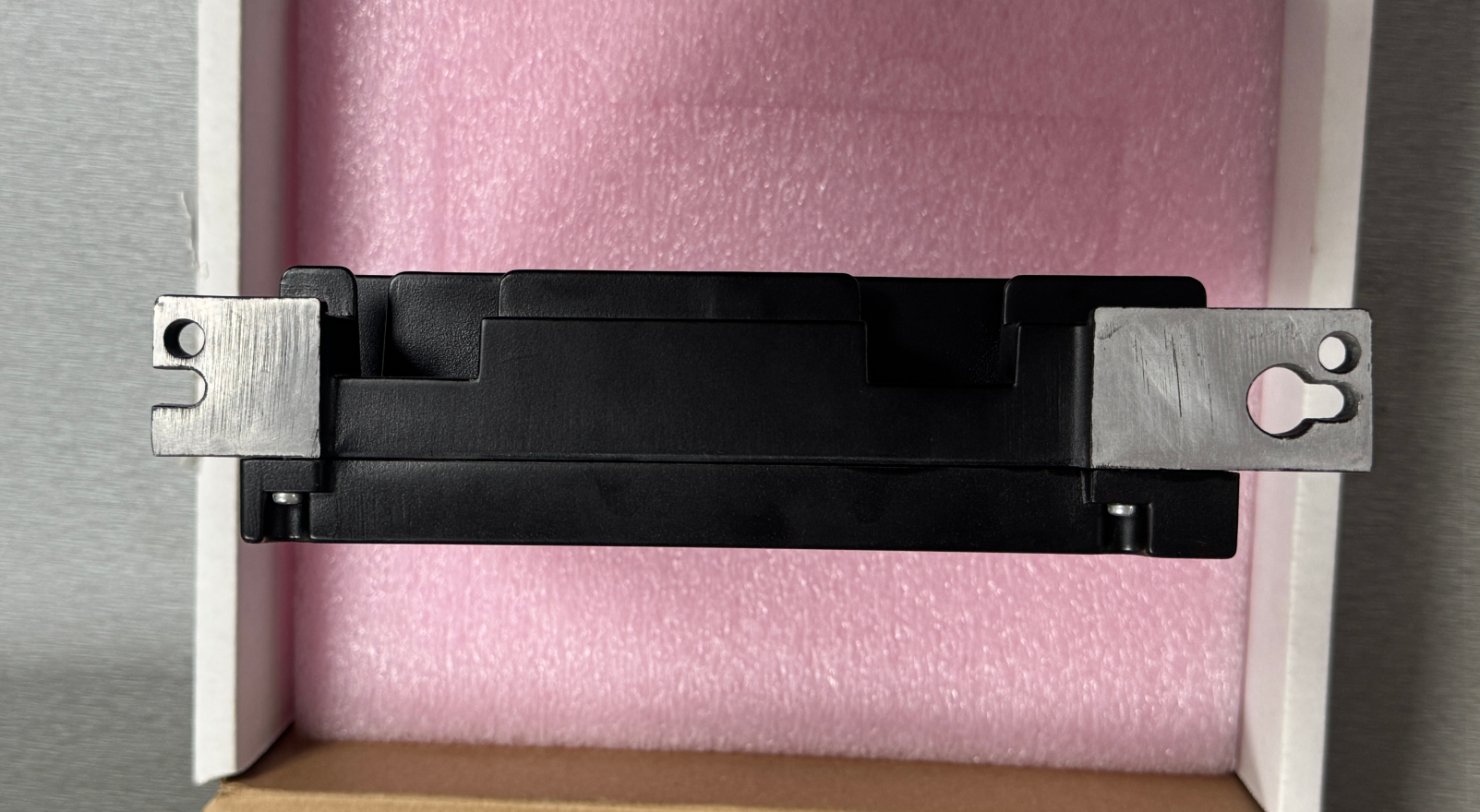

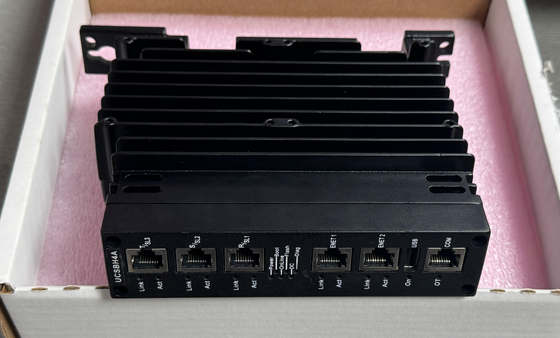

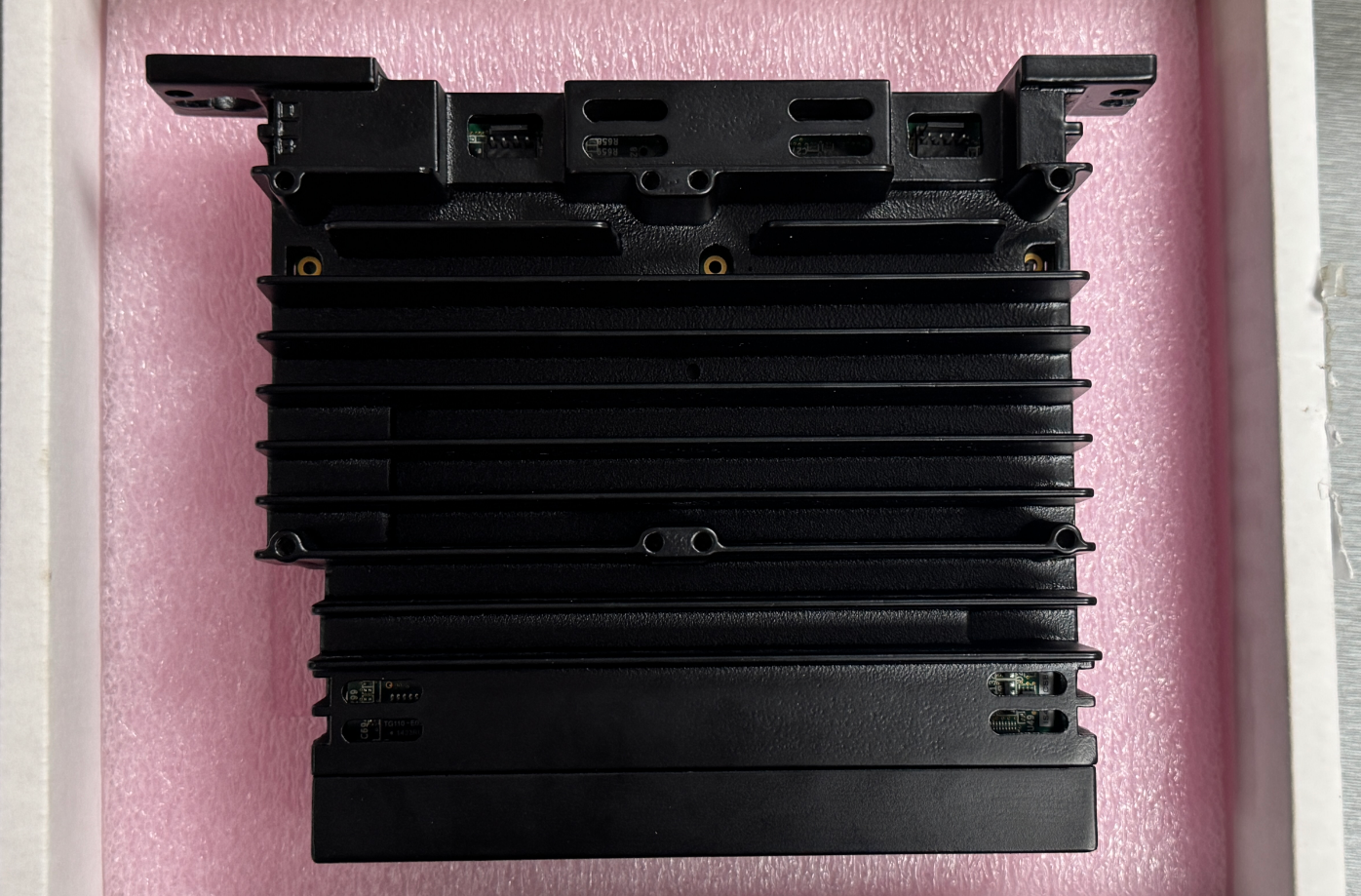

IS420UCSBH4A GE علامة VIe

وحدة التحكم IS420UCSBH4A هي وحدة تحكم UCSB (Universal Control Station Board) وهي جزء من سلسلة GE Mark VIe لأنظمة التحكم في التوربينات. تعتبر وحدة التحكم هذه أحد المكونات الأساسية لأنظمة التحكم الموزعة Mark VIe و Mark VIeS (DCS) وهي مصممة خصيصًا لتطبيقات التحكم في الوقت الفعلي في التوربينات الغازية، والتوربينات البخارية، وتوليد الطاقة بالدورة المركبة، وأنظمة توليد الطاقة والتحكم مثل EX2100e و LS2100e.

بصفتها "النواة الحسابية" لمنصة Mark VIe، تتميز هذه الوحدة بتصميم أحادي الوحدة ولا تتضمن وحدات إدخال/إخراج محلية؛ بدلاً من ذلك، تعمل كعقدة حسابية بحتة تتواصل مع وحدات الإدخال/الإخراج البعيدة عبر IONet مخصص (Industrial Ethernet). يحقق هذا الهيكل "فصلًا ماديًا للحوسبة والإدخال/الإخراج"، مما يوفر للنظام مرونة وموثوقية أكبر. وحدة التحكم مناسبة للاستخدام في المواقع الخطرة وغير الخطرة على حد سواء وهي معتمدة وفقًا لمعايير UL E207685 و UL DEMKO 12 ATEX 1114875X.

• المعالج: 1066 ميجاهرتز Intel EP80579
• الذاكرة: 256 ميجابايت DDR2 SDRAM + 2 جيجابايت ذاكرة فلاش NAND
• نظام التشغيل: نظام تشغيل QNX Neutrino متعدد المهام في الوقت الفعلي
• واجهات الاتصال: 5 منافذ إيثرنت بسرعة 10/100 ميجابت في الثانية (3 IONet، 2 UDH)
• مدخل الطاقة: 24/28 فولت تيار مستمر (يدعم مدخل طاقة متكرر)
• درجة حرارة التشغيل: -30 درجة مئوية إلى +65 درجة مئوية (تصميم واسع النطاق لدرجة الحرارة)
• درجة حرارة التخزين: -40 درجة مئوية إلى +85 درجة مئوية

في محطات الطاقة الكبيرة، تستخدم التوربينات البخارية والتوربينات الغازية عادةً وحدات تحكم متطورة، بينما تعطي الأنظمة المساعدة مثل معالجة المياه ومناولة الفحم الأولوية للفعالية من حيث التكلفة. اعتمدت محطة الطاقة هذه وحدة IS420UCSBH4A كحل تحكم أساسي لأنظمتها المساعدة، مما أدى إلى التحكم في التكاليف بفعالية مع ضمان الموثوقية.
