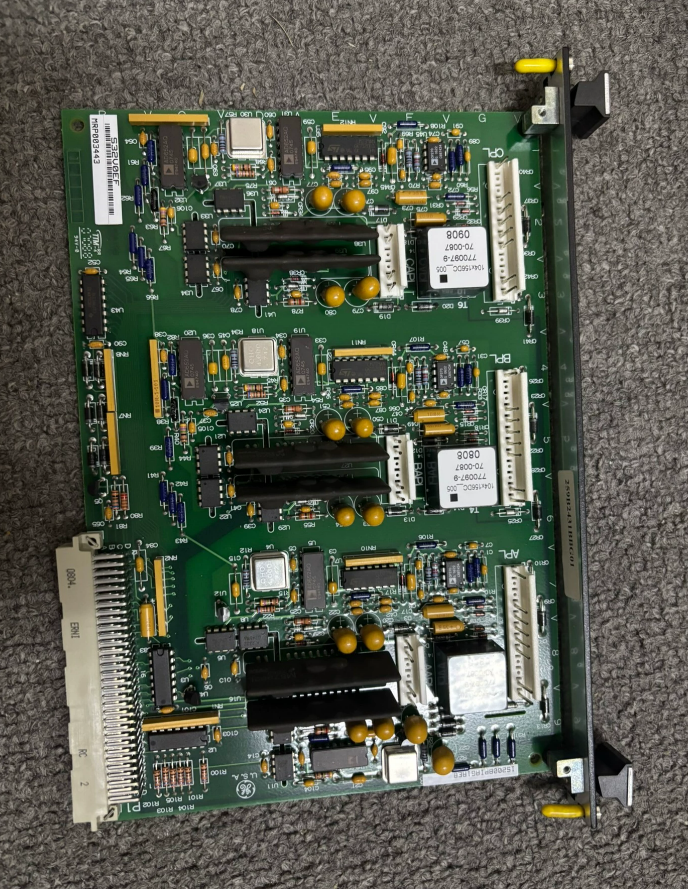

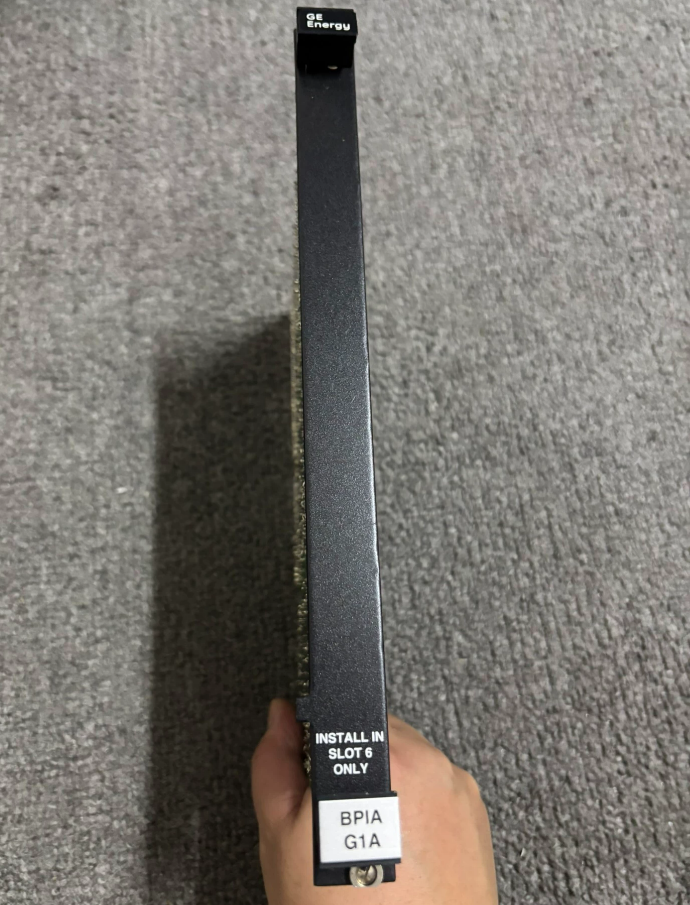

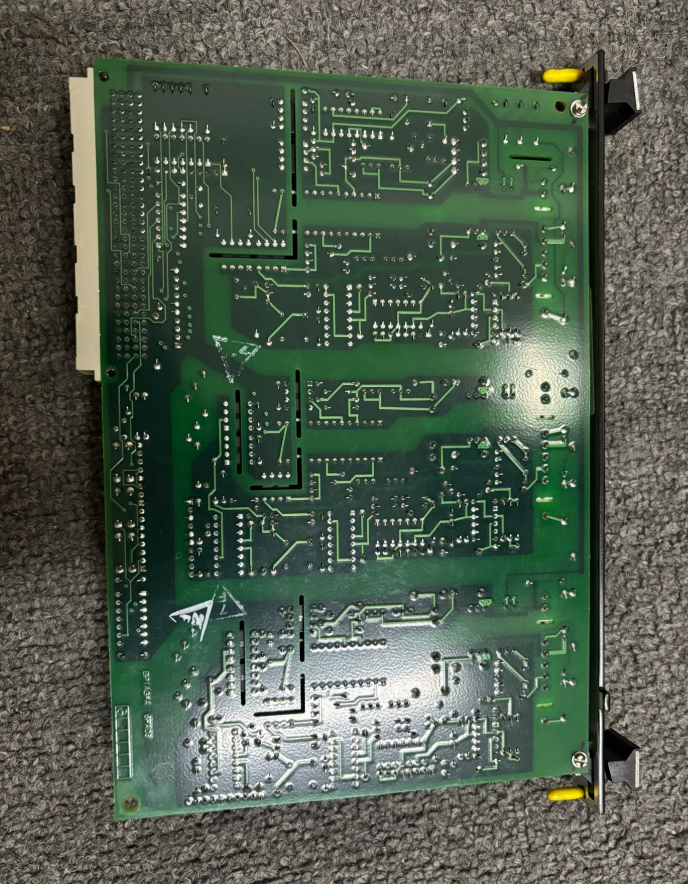

IS200BPIAG1A GE Mark VI

إن GE IS200BPIAG1A هي لوحة واجهة الشخصية الجسر (BPIA).هذه الوحدة هي جزء من سلسلة المنتجات مارك VI IS200 وتخدم كواحدة من المكونات الأساسية في أنظمة التحكم في توربينات الغاز وتوربينات البخار.

بمثابة "جسر" بين جانب التحكم وجانب الطاقة ، يقع هذا اللوح بين رف التحكم في VME ودراج IGBT ثلاثي المراحل ،وهي مسؤولة عن تحويل إشارات النبضات PWM من نظام التحكم إلى إشارات محركات البوابة القادرة على تشغيل وحدات IGBT عالية الطاقة.

This board combines 8 configurable analog inputs with a three-phase IGBT gate drive interface and is vividly described by the industry as a fusion of the inverter's "sensory nerves" and "phase commander. "

في نظام مارك VI ، تعمل هذه اللوحة عادةً كمحكم رئيسي للمرفق أو وحدة المعالج الأساسية. إنها تعمل كـ "دماغ" ومركز الاتصالات لمرفق التحكم ،إدارة جميع وحدات الإدخال والإخراج داخل الرف، تنفيذ منطق التحكم، وتبادل البيانات مع رفوف أخرى عبر شبكة عالية السرعة.

• نوع المنتج: لوحة واجهة مخصصة للذراع الجسر (مدخلات تناظرية + محرك IGBT)
• السلسلة: جي إي سبيدترونيك مارك VI
• مصدر الطاقة الرئيسي: 24 فولت DC ± 10٪ ، ≤ 1.5A
• دقة: 16 بت
• تردد التبديل: 0-25 كيلو هرتز
• الجهد العازل: 2500 Vrms (الأساسية ️ الثانوية)
• وقت استجابة الخطأ: ≤300 μs
• نقاط الاختبار: 29
• درجة حرارة التشغيل: -40°C إلى +70°C
• درجة حرارة التخزين: -45°C إلى +85°C

تم تصميم IS200BPIAG1A خصيصًا للبيئات الصناعية القاسية وهو مناسب بشكل أساسي للتطبيقات التالية:

• توليد الطاقة: أنظمة تحكم توربينات الغاز: تستخدم في التحكم في المحرك ومراقبة توربينات الغاز
• أنظمة تحكم توربينات البخار: مناسبة لأنظمة توليد الطاقة الصناعية لتوربينات البخار
• محطات توليد الكهرباء ذات الدورة المشتركة: تم استخدام هذه الوحدة لتتبع تغيرات درجة الحرارة في المحامل المساعدة في محطة توليد الكهرباء ذات الدورة المشتركة بقوة 400 ميغاواط
• أنظمة الطاقة المساعدة لمحطة الطاقة النووية: تستخدم لمراقبة درجة حرارة زيت التشحيم

يدمج جهاز IS200BPIAG1A أربعة أنواع من الإشارات - التيار، الجهد، RTD، والشريك الحراري - في وحدة واحدة.فإنه يلغي الحاجة إلى محولات خارجية ومصادر الطاقة الإثارة، تبسيط هيكل النظام والأسلاك الميدانية بشكل كبير.

دقة التقاط ≤ ± 0.05٪ FS ، جنبا إلى جنب مع فلتر Butterworth منخفض الانتقال من الدرجة الرابعة ، يضمن جودة الإشارة في ظل ظروف تشغيل معقدة.1 جيجابايت في الثانية الاتصالات الخلفية الزائدة تضمن نقل البيانات دون انقطاعجنبا إلى جنب مع مجموعة واسعة من درجات الحرارة التشغيلية من -40 °C إلى +70 °C وتصميم مكافحة التداخل، الجهاز يحقق MTBF أكثر من 100،000 ساعة.

مناسبة للتطبيقات الصناعية - مثل المعالجة الكيميائية، توليد الطاقة، وطاقة الرياح - التي تتطلب دقة استحواذ صارمة والعمل المستمر،إنه الحل المفضل لأنظمة التحكم في العمليات عالية الموثوقية.
