IS220YDIAS1A جي إي مارك في آي إي

وحدة IS220YDIAS1A هي وحدة إدخال منفصلة/تبديل عالية الموثوقية (حزمة الإدخال/الإخراج) تم تطويرها بواسطة جنرال إلكتريك لأنظمة التحكم والسلامة الوظيفية Mark VIe / Mark VIeS الخاصة بها. تُستخدم هذه الوحدة بشكل أساسي لاكتساب إشارات التبديل ذات الاتصال الجاف والاتصال الرطب من أجهزة المجال الصناعية وتُستخدم على نطاق واسع في تطبيقات التحكم في التوربينات الغازية ذات الخدمة الشاقة، والتوربينات البخارية، وأتمتة الصناعات واسعة النطاق.

تتمثل الوظيفة الأساسية للوحدة في اكتساب إشارات تبديل الاتصال الجاف من البيئات الصناعية (مثل حالة بدء/إيقاف المعدات، ومواضع فتح/إغلاق الصمامات، وإشارات اتصال الأعطال). تقوم بقمع التداخل الكهرومغناطيسي من خلال دوائر العزل الكهربائي المدمجة، وتحويل الإشارات إلى إشارات رقمية يمكن لوحدة التحكم التعرف عليها، ونقلها إلى نظام التحكم GE Mark VIe.

• تصميم عالي الموثوقية: مناسب للبيئات الصناعية القاسية، مع مقاومة للاهتزاز والرطوبة وتقلبات درجات الحرارة.
• أداء استجابة سريع: يتميز بدائرة كشف إشارات عالية السرعة مدمجة مع وقت استجابة للإشارة يبلغ ≤ 1 مللي ثانية، مما يتيح التقاط دقيق لإشارات التبديل العابرة على مستوى المللي ثانية.

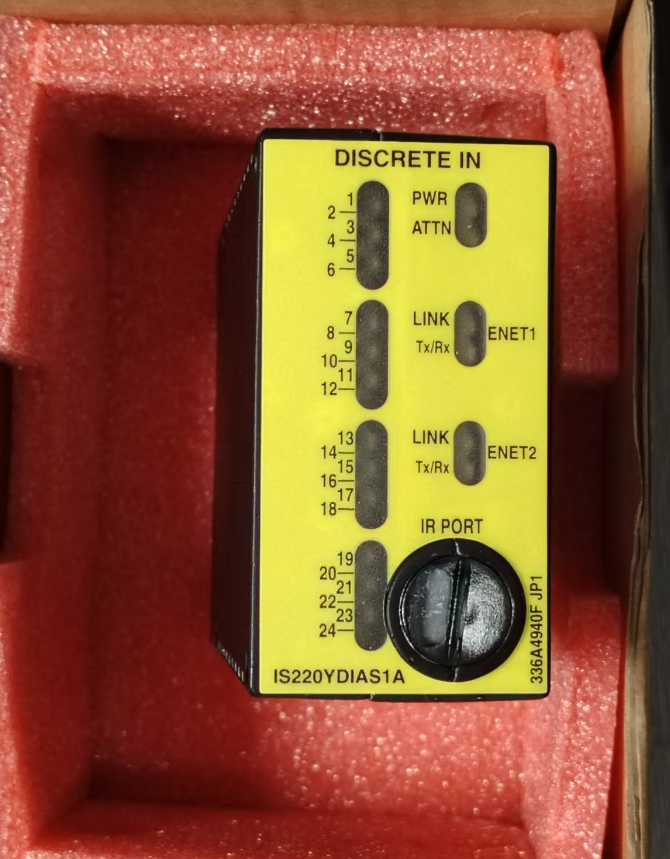

• تكوين مرن: كل قناة لديها مؤشر حالة LED مستقل، مما يسهل التشخيص السريع واستكشاف الأخطاء وإصلاحها.
• قدرات تشخيص متقدمة: تتميز الوحدة بوظائف تشخيص مدمجة شاملة تراقب حالة القناة وصحة الاتصال في الوقت الفعلي.
• ضمان شهادة السلامة: معتمدة وفقًا لمعايير UL و CE، مما يجعلها مناسبة للاستخدام في المواقع الخطرة وغير الخطرة.
• تصفية قابلة للبرمجة عبر البرامج: تقوم بتصفية فعالة لأخطاء الإشارة الناتجة عن التداخل الكهرومغناطيسي القوي من محولات الطاقة والمحركات في محطات الطاقة.

1. التحضير: تحقق من العبوة المضادة للكهرباء الساكنة للوحدة الجديدة وارتدِ سوار معصم مضاد للكهرباء الساكنة (سوار معصم ESD).

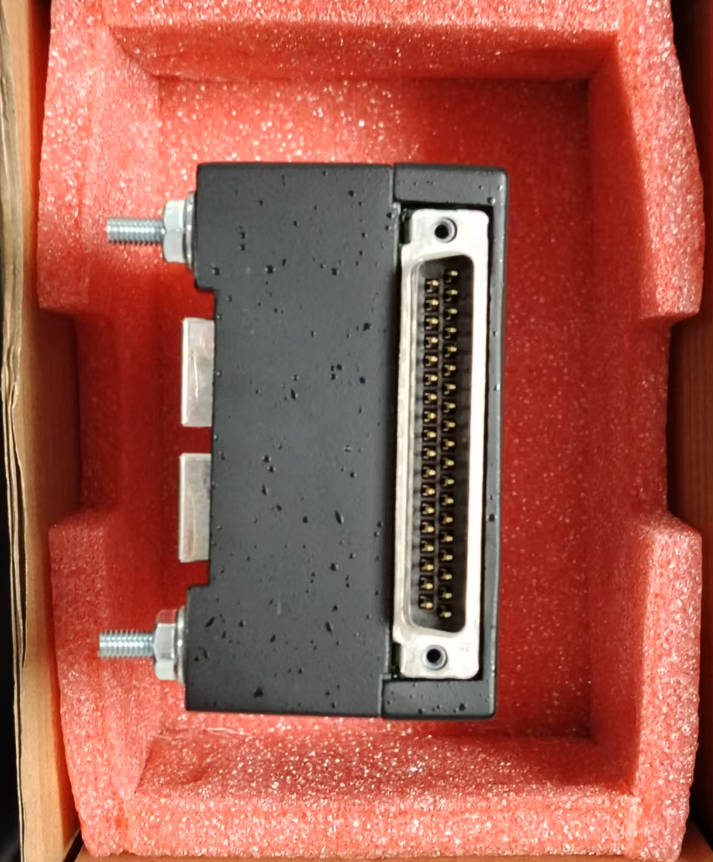

2. المحاذاة: قم بمحاذاة موصل D-Sub عالي الكثافة على IS220YDIAS1A مع المقبس المقابل على لوحة الأطراف.
3. التثبيت والتأمين: قم بشد براغي التثبيت على جانبي الوحدة بلطف لضمان اتصال كهربائي جيد وتأمين محكم (تجنب الشد الزائد).

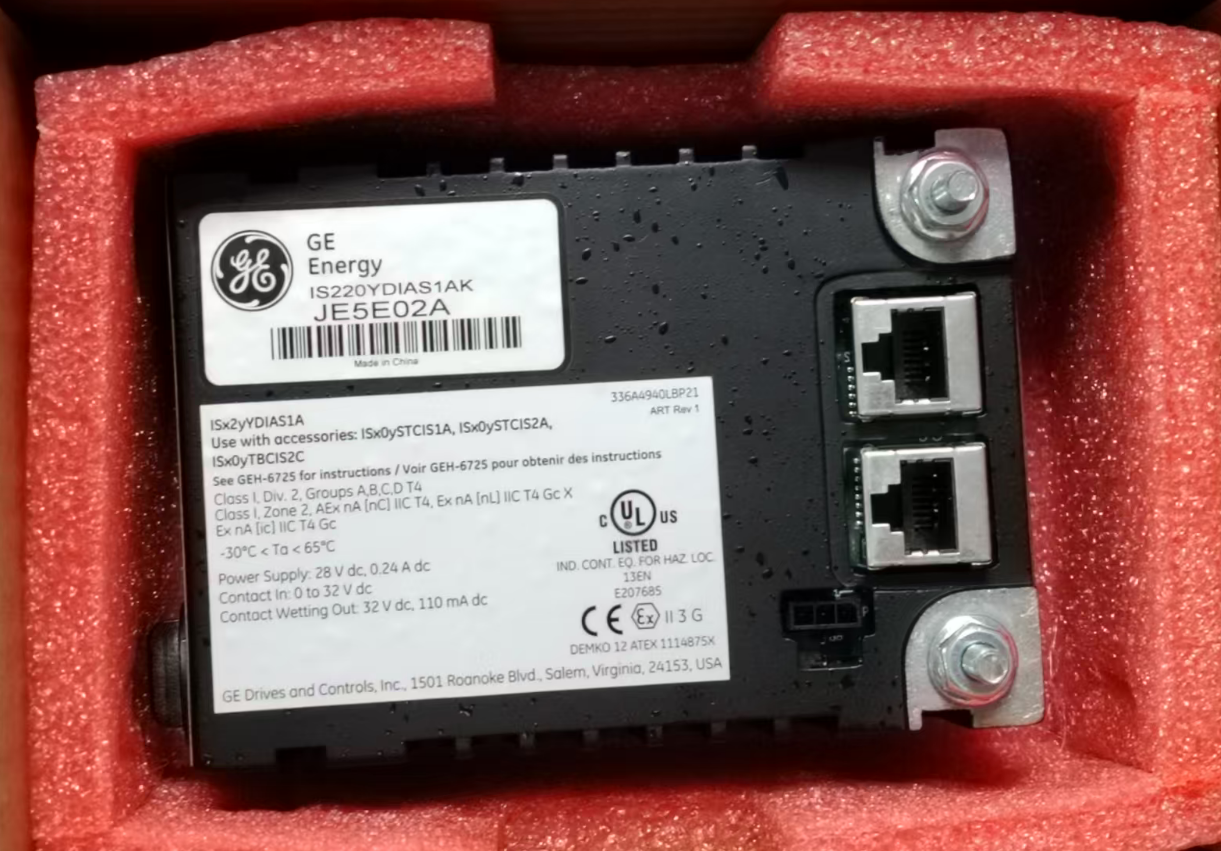

4. توصيل كابل الإيثرنت: قم بتوصيل كابل الإيثرنت المزدوج المنفذ IONet بمنفذ RJ-45 الموجود في الجزء العلوي من الوحدة.
5. تكوين النظام: قم بتعيين الوحدة الجديدة في برنامج تكوين ToolboxST وقم بنشر ملف التكوين.

في نظام التحكم بالتوربينات البخارية لمحطة طاقة حرارية، تكون وحدة IS220YDIAS1A مسؤولة عن اكتساب الإشارات المنفصلة من أجهزة استشعار مختلفة، مثل إشارات الاتصال من مفاتيح درجة الحرارة ومفاتيح الضغط. تعكس هذه الإشارات حالة تشغيل المعدات، وتقوم الوحدة بنقل الإشارات المكتسبة إلى نظام التحكم للتحليل والمعالجة.

الوحدة قادرة أيضًا على تنظيم سرعة دوران التوربين البخاري وأداء مهام مثل تشغيل الفرامل، وتحديد الحالة الحرارية تلقائيًا، واختيار وضع البدء، والتسارع، والحفاظ على سرعة ثابتة تبلغ 3000 دورة في الدقيقة.

كم عدد قنوات الإدخال التي تحتوي عليها IS220YDIAS1A؟
توفر هذه الوحدة 32 قناة إدخال منفصلة.

ما هي أنواع إشارات الإدخال التي تدعمها IS220YDIAS1A؟
تدعم إشارات الاتصال الجاف (الاتصال السلبي) وإشارات الاتصال الرطب، وهي متوافقة مع إشارات PNP/NPN النشطة بجهد 24 فولت تيار مستمر. نطاق جهد الإدخال هو 24 فولت تيار مستمر إلى 32 فولت تيار مستمر.

ما هو نطاق درجة حرارة التشغيل لـ IS220YDIAS1A؟
نطاق درجة حرارة التشغيل هو -40 درجة مئوية إلى +85 درجة مئوية.

ما هي فترة الضمان لهذه الوحدة؟
عادةً ما تكون فترة الضمان للمنتجات الأصلية 12 شهرًا.
