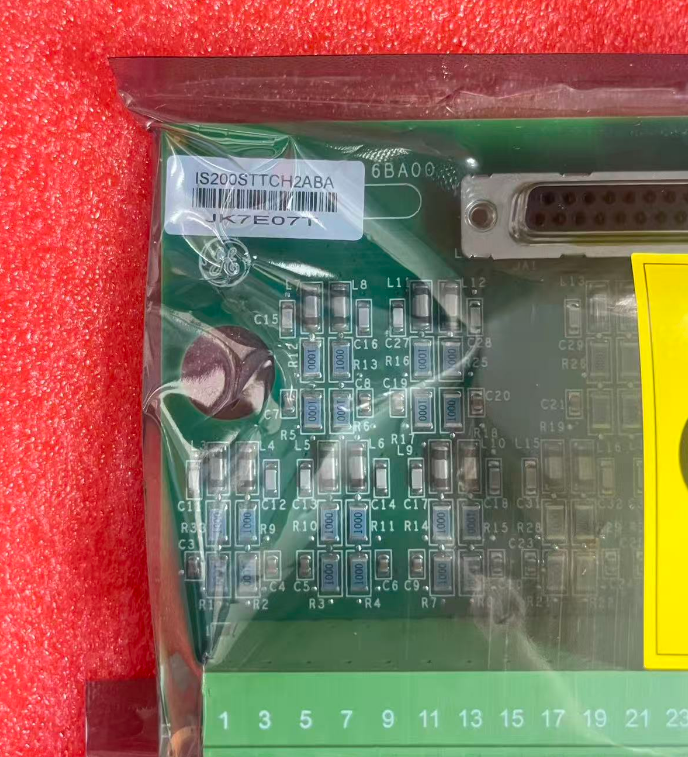

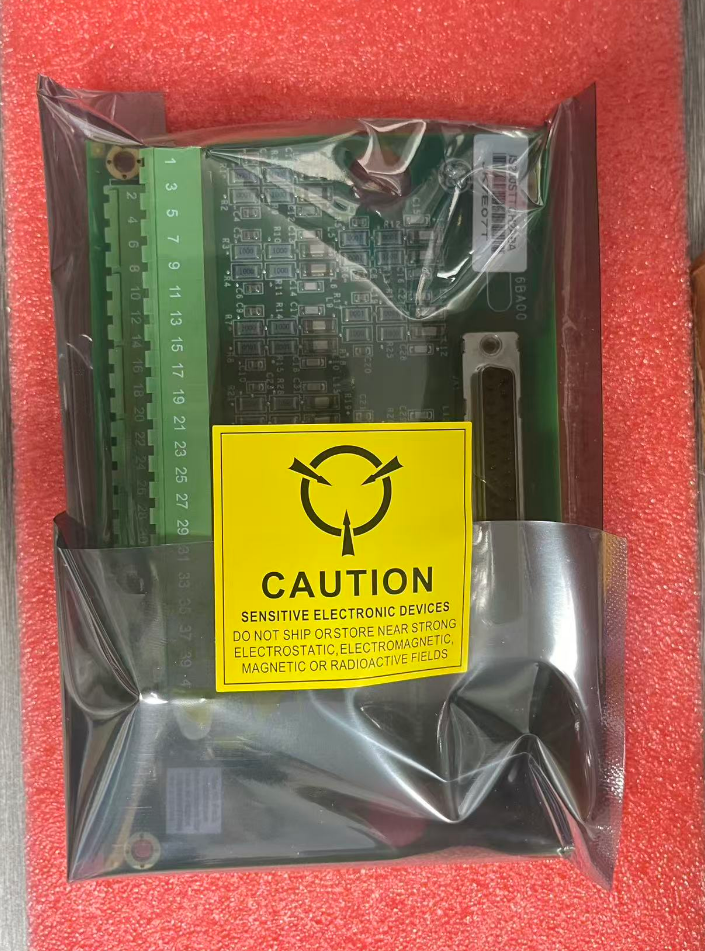

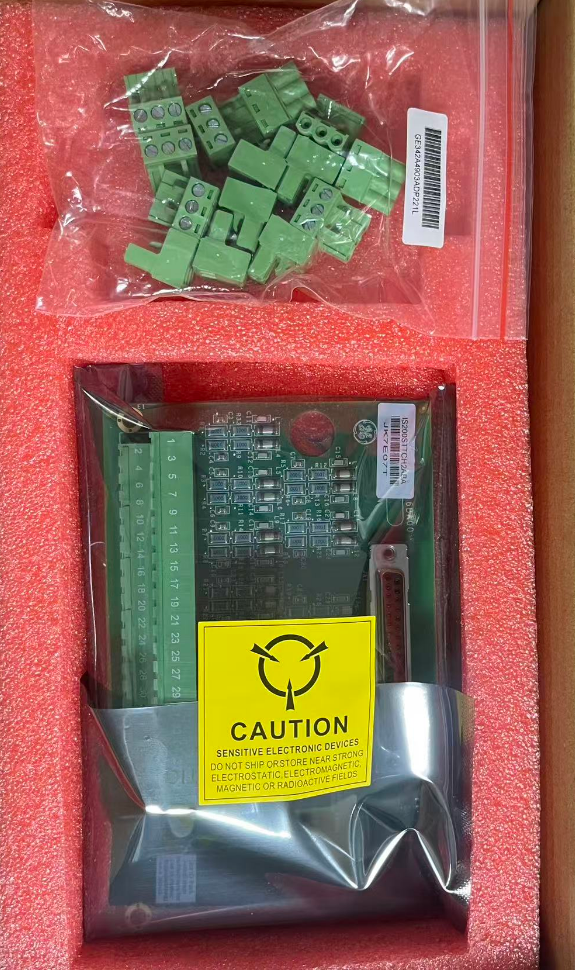

IS200STTCH2A GE مارك السادس
تفاصيل المنتج
| ماركة | جنرال إلكتريك | رقم الوحدة | IS200STTCH2A |
|---|---|---|---|
| كتالوج | مارك السادس | سعر البيع | 3700 دولار |
| أصل | الولايات المتحدة الأمريكية | رمز النظام المنسق | 8537101190 |
| حالة | في الأوراق المالية | مهلة | 3-5 أيام عمل |
| الوزن الإجمالي/وزن الشحن | 2.2 رطل / 35.2 أوقية / 1 كجم | حجم التعبئة | 16 سم × 16 سم × 12 سم |
| ميناء الشحن | شيامن | الضمان | 1 سنة |
| قسط | تي/تي | شركاء البريد السريع | دي إتش إل، يو بي إس، تي ان تي، فيديكس وEMS |
منتوج وصف
IS200STTCH2A GE علامة VI
| الاسم التجاري | جنرال إلكتريك |
|---|---|
| النموذج | IS200STTCH2A |
| كتالوج | مارك السادس |
| الوزن الإجمالي/وزن الشحن | 2.2 باوند / 35.2 أوقية / 1 كجم |
| حجم العبوة | 16 سم × 16 سم × 12 سم |
| بلد المنشأ | الولايات المتحدة الأمريكية |
| الرمز السريع | 8537101190 |
| وقت التنفيذ | في المخزون |
| ميناء الشحن | شيامين |
| الدفع | T/T |
| سعر البيع | 3700 دولار |
| الضمان | 12 شهراً |
| وقت التنفيذ | 3-5 أيام عمل |
| شركاء البريد | DHL و UPS و TNT و FedEx و EMS |
الخصائص
- درجة حرارة التشغيل: من -30 درجة مئوية إلى +65 درجة مئوية (غير مكثفة)
- درجة حرارة التخزين: -40°C إلى +85°C
- الرطوبة النسبية: 5٪ إلى 95٪ (غير مكثفة)
- الارتفاع: ≤ 4000 متر (تشغيل منخفض؛ 10% منخفض لكل كيلومتر)
- مقاومة الاهتزاز: 5-16 هرتز: ± 1.5 ملم تحريك؛ 16-150 هرتز: 1 غرام تسريع
- مقاومة الصدمات: 15 g / 11 ms نصف موجة السينوس
- درجة التلوث: الفئة 2 (متوافقة مع IEC 60664-1)
- موقع التثبيت: خزانة التحكم الداخلية؛ تجنب أشعة الشمس المباشرة والغازات المآكلة كيميائياً
الوصف
IS200STTCH2A هو وحدة مدخل حرارية مخصصة لأنظمة التحكم في سلسلة مارك VI من جنرال إلكتريك (GE) وهي جزء من وحدات اكتساب إشارات درجة الحرارة في سلسلة حزمة I / O.هذه الوحدة مصممة خصيصا لتوربينات الغاز الصناعية، توربينات البخار، ومجموعات المولدات.والنوع T) التي تم جمعها من أجهزة الاستشعار الحرارية الميدانية إلى إشارات رقمية لاستخدامها من قبل نظام التحكم في المراقبةالحماية والتحكم في الحلقة المغلقة.
يحتوي الوحدة على عامل شكل يورو كارد ويدعم الاتصالات الخلفية للحافلات VME. تم تجهيز اللوحة الأمامية بموصلتين DB37 عالية الكثافة D-sub ،يسمح بتوصيل ما يصل إلى 16 قناة حرارية مستقلة (بعض التكوينات تشمل كتلة نهاية 8 قنوات مع محطات تعويض التقاطع البارد المخصصة)، اعتماداً على نموذج كتلة الطرف المحدد المختار) ، كما يحتوي على دائرة تعويض التقاطع البارد عالية الدقة لضمان دقة القياس في جميع أنحاء النطاق.
خطوات التثبيت
- تحقق من فتحات الهيكل: تأكد من أن فتحة الهدف هي فتحة حافلة VME (وليس فتحة طاقة P0) ، وتأكد من وجود فجوة تبريد تبلغ 10 مم على الأقل بين فتحات مجاورة.
- إدخال الوحدة: محاذاة القضبان العليا والسفلية للوحدة مع فتحات الرف، ثم دفعها في بشكل متساو حتى وصلة الطائرة الخلفية تعمل بالكامل. بعد سماع "نقر،" تشديد المسامير العليا والسفلية التركيب (قوة الدوران: 0.5-0.6 ن*م).
- تثبيت الكتلة النهائية: تأمين الكتلة النهائية IS200TBTCH2A داخل الخزانة باستخدام حديد DIN أو لوحة التثبيت، والتأكد من أنها ليست أبعد من جسم الوحدة من طول الكابل يسمح.
- توصيل الكابل: استخدم كابل محمي مسبقًا لربط موصل DB37 على اللوحة الأمامية للوحدة بالموصل المقابل على كتلة الطرف ،ثم تشديد المسامير القفل (الاهتمام بالاتجاه لمنع عدم المواءمة).
- توصيل المزدوج الحراري: توصيل مكافأة المزدوج الحراري الميدانية يؤدي إلى محطات "+" و "−" المقابلة على كتلة المحطة وفقًا لقطبيتها ،وتربط الدرع في نهاية واحدة على جانب كتلة الطرف.
دراسات الحالة
في محطة توليد الكهرباء في موقع شركة البتروكيماويات، يتم مراقبة درجة حرارة الغلاف في توربينات البخار التي تحمل محاملًا باستخدام نظام اكتساب بيانات من وحدة واحدة وقناة واحدة.تم تكوين وحدتين IS200STTCH2A مع إضافة DMR، مع كل وحدة تحصل بشكل مستقل على البيانات من اثنين من PT100 الحرارة على نفس المحمل.
هذا لا يمنع فقط فقدان إشارة درجة الحرارة والتحركات الطارئة اللاحقة الناجمة عن فشل الوحدة ؛ بل يمكّن أيضًا من اكتساب إشارة درجة الحرارة الزائدة.في حالة فشل في أي من الوحدات، النظام يتحول تلقائيًا إلى البيانات من وحدة النسخ الاحتياطي، مما يضمن أن الوحدة تعمل دون أي وقت توقف غير مخطط له طوال العام.
هذا لا يمنع فقط فقدان إشارة درجة الحرارة والتحركات الطارئة اللاحقة الناجمة عن فشل الوحدة ؛ بل يمكّن أيضًا من اكتساب إشارة درجة الحرارة الزائدة.في حالة فشل في أي من الوحدات، النظام يتحول تلقائيًا إلى البيانات من وحدة النسخ الاحتياطي، مما يضمن أن الوحدة تعمل دون أي وقت توقف غير مخطط له طوال العام.
الأسئلة الشائعة
ما هي الاختلافات الرئيسية بين IS200STTCH2A و IS200STTCH1A؟
وتشمل الاختلافات الرئيسية: (1) تمت ترقية عدد القنوات على STTCH2A من 8 إلى 16 ؛ (2) تمت إضافة دعم للثرموبيلات من النوع N والنوع B ؛(3) تم تحسين دقة CJC من ± 1 °C إلى ± 0.5 درجة مئوية؛ (4) متوافق مع بروتوكول الاتصال UDB ذي السرعة العالية، مما يزيد من معدل تحديث البيانات إلى 100 ميس (قبل 200 ميس).
هل من الضروري إيقاف تشغيل النظام عند استبدال الوحدة؟
في تكوين DMR / TMR الاضافي ، يتم دعم التبادل الساخن دون الحاجة إلى إيقاف تشغيل النظام. ومع ذلك ، في تكوين وحدة واحدة ، يجب إيقاف تشغيل النظام قبل الاستبدال.خلاف ذلك، فإن إشارة من نقطة القياس هذه ستفقد، مما قد يؤدي إلى إجراء حماية.
ما هي فترة الضمان لهذه الوحدة؟
عادة، فترة الضمان للمنتجات الأصلية هي 12 شهراً.
