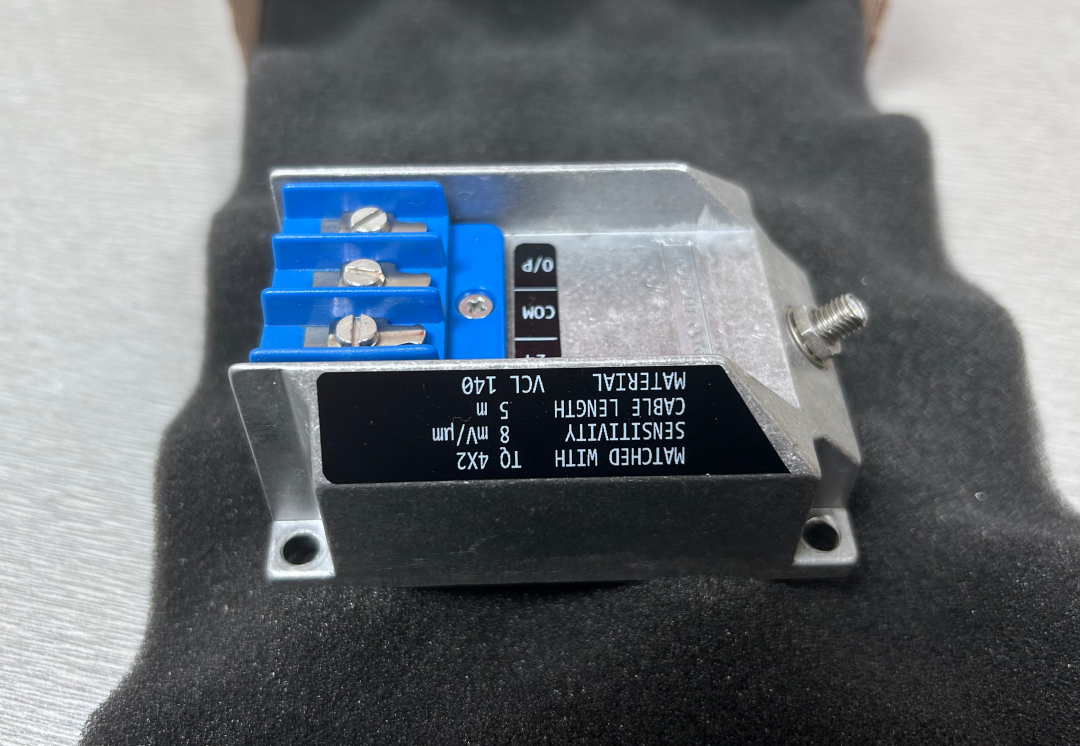

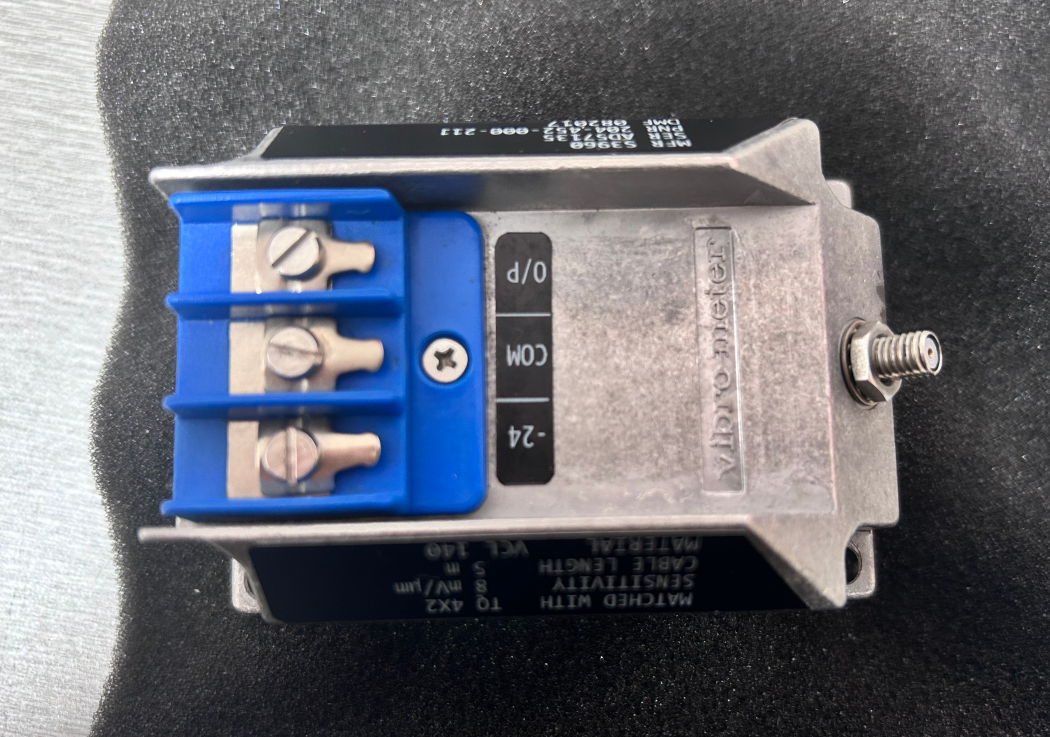

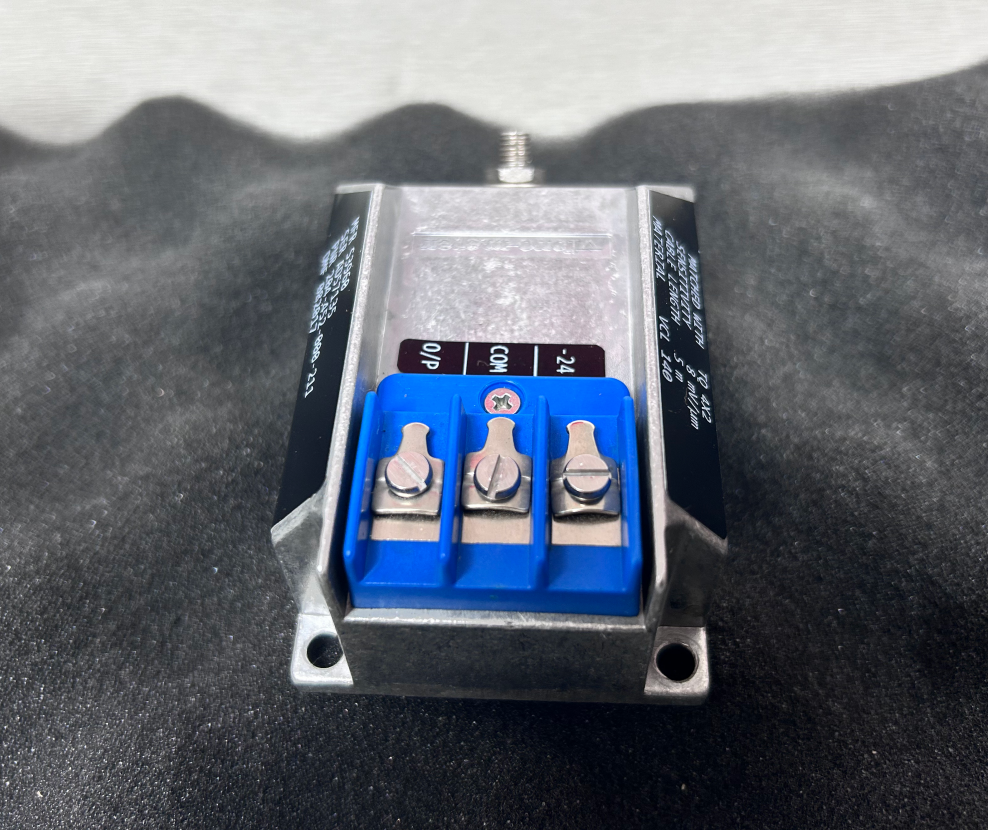

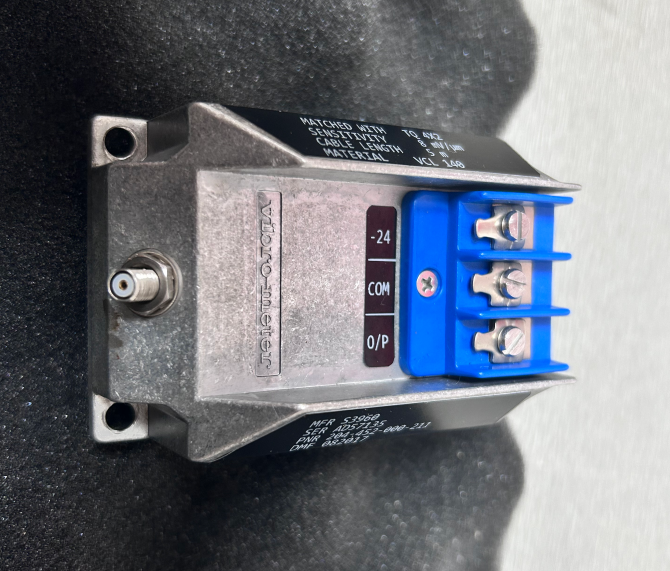

IQS452 204-452-000-021

IQS452 204-452-000-021هو مكيف إشارة عالي الأداء مصمم بشكل أساسي لتطبيقات مراقبة الاهتزازات المهمة في الآلات الدوارة. إنه يتميز بمذبذب/مزيل تشكيل متكامل عالي التردد يوفر إشارة محرك لأجهزة الاستشعار المتوافقة ويولد المجال الكهرومغناطيسي المطلوب لقياس الفجوة.

عندما يقترن بمستشعرات عدم الاتصال TQ402 أو TQ412، فإنه يشكل نظامًا كاملاً ومعايرًا لقياس القرب للتيار الدوامي مع مكونات قابلة للتبديل بالكامل. يتيح النظام قياس عدم الاتصال للإزاحة النسبية لمكونات الماكينة المتحركة، وإخراج إشارة جهد أو تيار تتناسب مع المسافة بين طرف مسبار المستشعر والهدف (مثل عمود الماكينة).

• الحد الأدنى لجهد الفجوة: -1.6 فولت
• الحد الأقصى لجهد الفجوة: -17.6 فولت
• النطاق الديناميكي: 16 فولت
• مقاومة الإخراج: 500 أوم
• تيار الدائرة القصيرة: 45 مللي أمبير
• جهد الإمداد: -20 فولت إلى -32 فولت
• تيار العرض: 13 ± 1 مللي أمبير (بحد أقصى 25 مللي أمبير)
• سعة الإدخال: 1 نانو فهرنهايت
• محاثة الإدخال: 100 μH

• قياس عالي الدقة: يحقق قياس الإزاحة على مستوى الميكرون بناءً على مبدأ التيار الدوامي
• موثوقية استثنائية: تتميز بمكونات عالية الجودة وغطاء من الألومنيوم المبثوق، مناسب للبيئات الصناعية القاسية
• تكوين مرن: نطاق قياس وحساسية قابلان للتكوين؛ يدعم إخراج التيار أو الجهد
• شهادة مقاومة للانفجار: معتمدة من ATEX وCSA للاستخدام في البيئات التي يحتمل أن تكون قابلة للانفجار
• إمكانية تبديل المكونات: جميع مكونات النظام قابلة للتبديل بالكامل، مما يسهل عملية الصيانة
• القدرة على التكيف مع درجات الحرارة على نطاق واسع: تتراوح درجة حرارة التشغيل من -30 درجة مئوية إلى +70 درجة مئوية
• نقل الإشارة لمسافات طويلة: يدعم وضع الإخراج الحالي نقل الإشارة لمسافات طويلة
• دعم الصيانة التنبؤية: مراقبة في الوقت الحقيقي لحالة اهتزاز الآلات الدوارة

توليد الطاقة: مراقبة اهتزازات التوربينات البخارية وتوربينات الغاز والمولدات وتوربينات الرياح

النفط والغاز: تحليل الاهتزازات ومراقبة الضواغط والمضخات وخطوط الأنابيب

التصنيع: الإدارة الصحية للمعدات الحيوية مثل المحركات الكهربائية وعلب التروس والمراوح

النقل: اختبار محركات الطائرات ومراقبة محامل السكك الحديدية

الآلات الدوارة: الضواغط التوربينية، والتوربينات الهيدروليكية، ومولدات التيار المتردد، وما إلى ذلك.

تستخدم محطة توليد الطاقة التي تعمل بالغاز IQS 452 (طراز 204-452-000-021) جنبًا إلى جنب مع أجهزة استشعار القرب TQ 412 لمراقبة اهتزاز العمود والإزاحة المحورية لتوربينات الغاز في الوقت الفعلي.

يقوم النظام بإخراج إشارة جهد عالية الحساسية تبلغ 8 مللي فولت/ميكرومتر ويتصل بـ DCS عبر تكوين ثلاثي الأسلاك. يتيح هذا الحل المراقبة المستمرة لظروف حمل التوربينات، مما يسمح لفريق العمليات والصيانة باكتشاف اتجاهات الاهتزاز غير الطبيعية مبكرًا ومنع عمليات الإغلاق غير المخطط لها.

ما هي أنواع المخرجات التي يدعمها IQS 452 (204-452-000-021)؟

يستخدم هذا الطراز خرج جهد كهربائي (تكوين 3 أسلاك) مع نطاق إخراج يتراوح من -1.6 فولت إلى -17.6 فولت ونطاق ديناميكي يبلغ 16 فولت. تدعم سلسلة IQS 452 أيضًا تكوين خرج تيار (سلكين)، والذي يمكن تحديده بناءً على متطلبات الطلب.

ما هي المستشعرات التي يمكن استخدامها مع IQS 452؟

تم تصميم IQS 452 بشكل أساسي للاستخدام مع أجهزة استشعار القرب غير المتصلة TQ 402 أو TQ 412. ويمكن استخدامه أيضًا مع محول تركيب المسبار PA150.

كيف يتم تحديد الطول الإجمالي للنظام؟

إجمالي طول النظام (TSL) هو مجموع طول كابل المستشعر المدمج وطول كابل التمديد. تم تكوين 204-452-000-021 ليكون إجمالي طول النظام 5 أمتار. الحد الأدنى لمتطلبات TSL هو 4.4 م لوصلة بطول 5 م و8.8 م لوصلة بطول 10 م.

ما هي فترة الضمان؟

الضمان الصناعي القياسي: 12 شهرًا؛ مع التثبيت الصحيح وعدم التحميل الزائد، يتمتع المنتج بعمر خدمة يتراوح من 5 إلى 10 سنوات.
