SC520 3BSE003816R1 ABB الناقل الفرعي بما في ذلك بطاقة التحكم
| مكان المنشأ | السويد |
|---|---|
| اسم العلامة التجارية | ABB |
| إصدار الشهادات | Certificate of Origin |
| رقم الموديل | SC520 3BSE003816R1 |
| وثيقة | ABB SC520 3BSE003816R1.pdf |
| الحد الأدنى لكمية | 1 جهاز كمبيوتر |
| الأسعار | $1700 |
| تفاصيل التغليف | تغليف الصندوق الأصلي |
| وقت التسليم | 3-5 أيام |
| شروط الدفع | تي/تي |
| القدرة على العرض | 1-99 قطعة / 3-5 أيام |
تفاصيل المنتج
| ماركة | ايه بي بي | رقم الوحدة | SC520 3BSE003816R1 |
|---|---|---|---|
| كتالوج | متقدم OCS / تيار متردد 800 متر / تيار متردد 800F / 800xA DCS | رمز النظام المنسق | 8537101190 |
| سعر البيع | 1700 دولار | حالة | في الأوراق المالية |
| أصل | السويد | مهلة | 3-5 أيام عمل |
| الضمان | 1 سنة | الوزن الإجمالي/وزن الشحن | 2.2 رطل / 35.2 أوقية / 1 كجم |
| حجم التعبئة | 16 سم × 16 سم × 12 سم | شركاء البريد السريع | دي إتش إل، يو بي إس، تي ان تي، فيديكس وEMS |
منتوج وصف

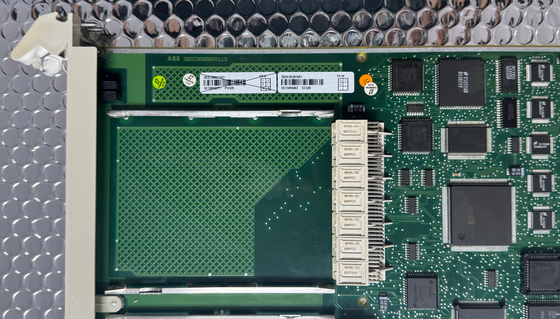

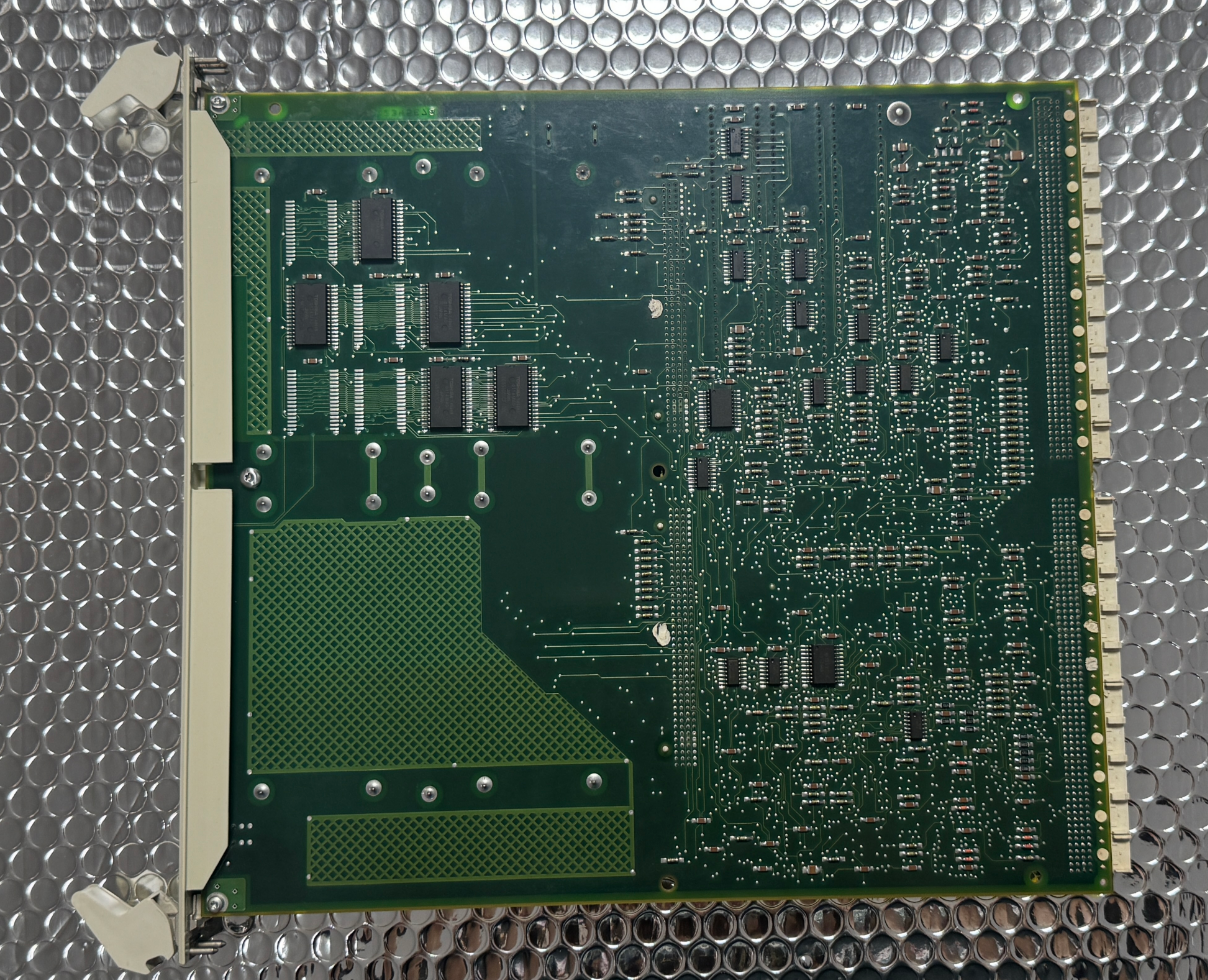

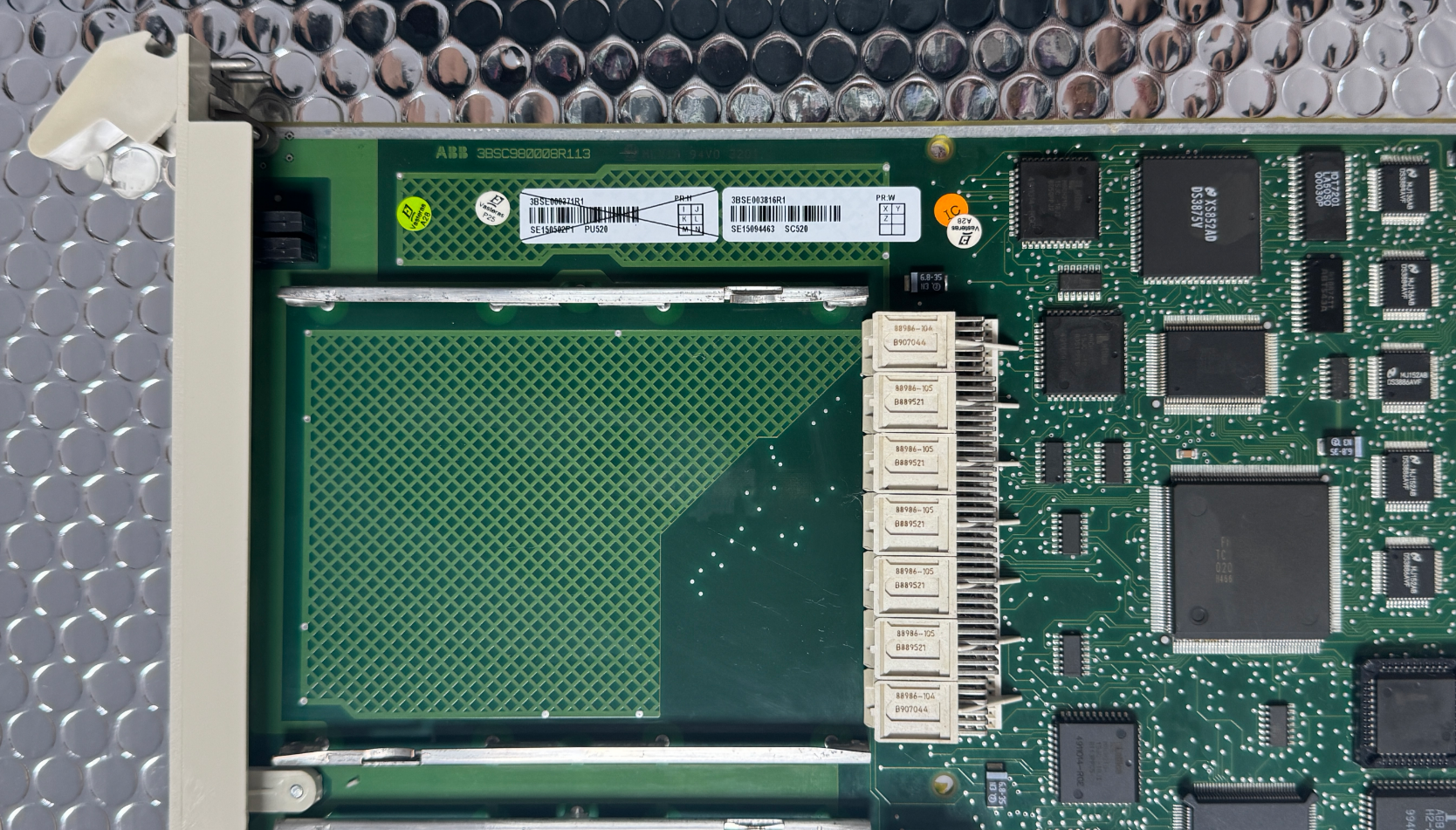

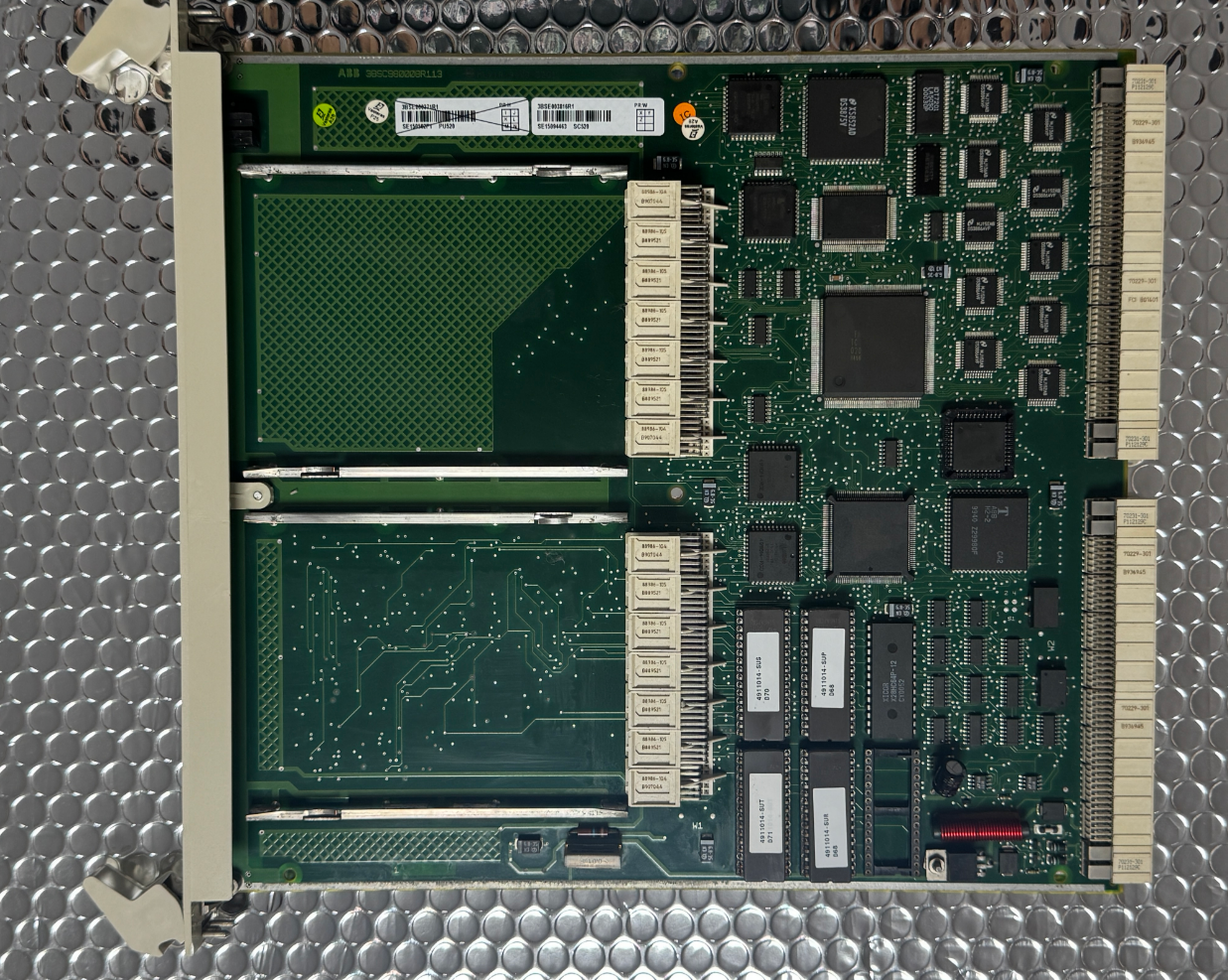

SC520 3BSE003816R1 ABB الناقل الفرعي بما في ذلك بطاقة التحكم
يعد ABB SC520 (3BSE003816R1) حامل وحدات فرعية عالي الأداء يتميز بوحدة معالجة مركزية محلية متكاملة. تم تصميمه بشكل أساسي لمنصات نظام التحكم الموزع (DCS) - مثل ABB Advant OCS، ونظام الإدخال/الإخراج S100، وAC 800M، وAC 800F - وهو يوفر منصة تركيب واتصال لمختلف وحدات الإدخال/الإخراج الفرعية المستخدمة في التطبيقات الصناعية.
إنه لا يعمل فقط كحامل مادي يوفر التركيب الميكانيكي والتوصيلات الكهربائية للوحدات الفرعية (مثل MB300/MB300E) ولكنه يستخدم أيضًا وحدة المعالجة المركزية المحلية المدمجة الخاصة به لإجراء معالجة سريعة للبيانات والتحكم الأولي على مستوى الوحدة الفرعية. يؤدي هذا إلى تقليل الحمل على وحدة التحكم الرئيسية بشكل كبير ويعزز الأداء في الوقت الفعلي لنظام DCS بأكمله.
الميزات الرئيسية
- نوع المنتج: حامل الوحدة الفرعية (مع وحدة المعالجة المركزية المحلية)
- الأنظمة المرتبطة: Advant OCS / AC 800M / AC 800F / 800xA DCS
- جهد الإمداد: 24 فولت تيار مستمر
- مصدر طاقة الحافلة: 5 فولت/1.5 أمبير؛ 24 فولت / 0.006 أمبير
- إجمالي استهلاك الطاقة: 0.8 وات
- درجة حرارة التشغيل: -20 درجة مئوية إلى +60 درجة مئوية
- درجة حرارة التخزين: -40 درجة مئوية إلى +85 درجة مئوية
- تصنيف الحماية: IP20
- وحدة المعالجة المركزية المحلية: وحدة المعالجة المركزية الصناعية المدمجة 32 بت
- بروتوكولات الاتصال: MB300 / MB300E
- فتحات الوحدة الفرعية: 2 (وحدات فرعية قابلة للتوصيل)
- الامتثال: RoHS 2011/65/EU
احتياطات التثبيت
عملية انقطاع التيار الكهربائي:تأكد من إيقاف تشغيل طاقة وحدة التحكم قبل إدخال أو إزالة الحامل SC520 أو وحداته الفرعية لمنع حدوث تلف كهربائي في اللوحة الإلكترونية المعززة.
حماية البيئة والتنمية المستدامة:SC520 هو جهاز حساس للكهرباء الساكنة؛ ارتداء حزام المعصم المضاد للكهرباء الساكنة أثناء المناولة.
توافق البرامج الثابتة:تأكد من أن الوحدات الفرعية المدرجة في SC520 متوافقة مع إصدار برنامج Advant Controller الحالي.
قيود الفتحة:قد تحتوي بعض الوحدات الفرعية على متطلبات فتحة محددة (الفتحة 1 مقابل الفتحة 2)؛ راجع دليل الأجهزة AC450 للحصول على تفاصيل التكوين.
تبديد الحرارة:تأكد من أن مراوح الحامل تعمل بشكل صحيح، حيث يمكن لوحدة SC520 ووحداتها الفرعية توليد حرارة كبيرة تحت الحمل الكامل.
قطبية الطاقة:تحقق بدقة من المحطات الإيجابية والسلبية عند توصيل مصدر الطاقة 24 فولت تيار مستمر.
مزايا المنتج
- يتيح التصميم المعياري للمستخدمين إضافة وحدات فرعية أو تعديلها بمرونة وفقًا للمتطلبات، مما يتيح ترقيات النظام وتوسيعه دون استبدال وحدة الناقل بأكملها.
- يدعم التبديل السريع عبر الإنترنت، مما يسمح بالصيانة والاستبدال دون توقف النظام.
- يتميز بتصميم صناعي مع مقاومة قوية للتداخل الكهرومغناطيسي والاهتزاز، مما يضمن التشغيل المستقر طويل الأمد في البيئات الصناعية القاسية.
- يدمج المظهر الجانبي النحيف للغاية مع التغليف عالي الكثافة المزيد من الوظائف في مساحة صغيرة، مما يستغل مساحة الخزانة بشكل فعال.
دراسة الحالة
قامت منصة نفط بحرية موزعة بنشر SC520 كوحدة أساسية للعقد البعيدة، باستخدام وحدة المعالجة المركزية المحلية المتكاملة الخاصة بها لتنفيذ المنطق المبرمج مسبقًا، والتعامل مع المعالجة المسبقة المعقدة للبيانات (مثل المعايرة والتصفية)، وإدارة التداخلات المحلية الحساسة للوقت بشكل مستقل عن وحدة تحكم DCS المركزية.
أدى هذا النشر إلى تقليل الحمل على وحدة التحكم الرئيسية بشكل كبير، وتمكين التحكم المستقل في العقد البعيدة، وتحسين سرعة استجابة النظام وموثوقيته.
التوثيق
ايه بي بي SC520 3BSE003816R1.pdf
الأسئلة المتداولة
ما هو استهلاك الطاقة للSC520؟
إجمالي استهلاك الطاقة لـ SC520 هو 0.8 واط (التيار هو 1.5 أمبير عند 5 فولت، و0.006 أمبير عند 24 فولت).
كيف يمكنني التحقق من أن SC520 يعمل بشكل صحيح؟

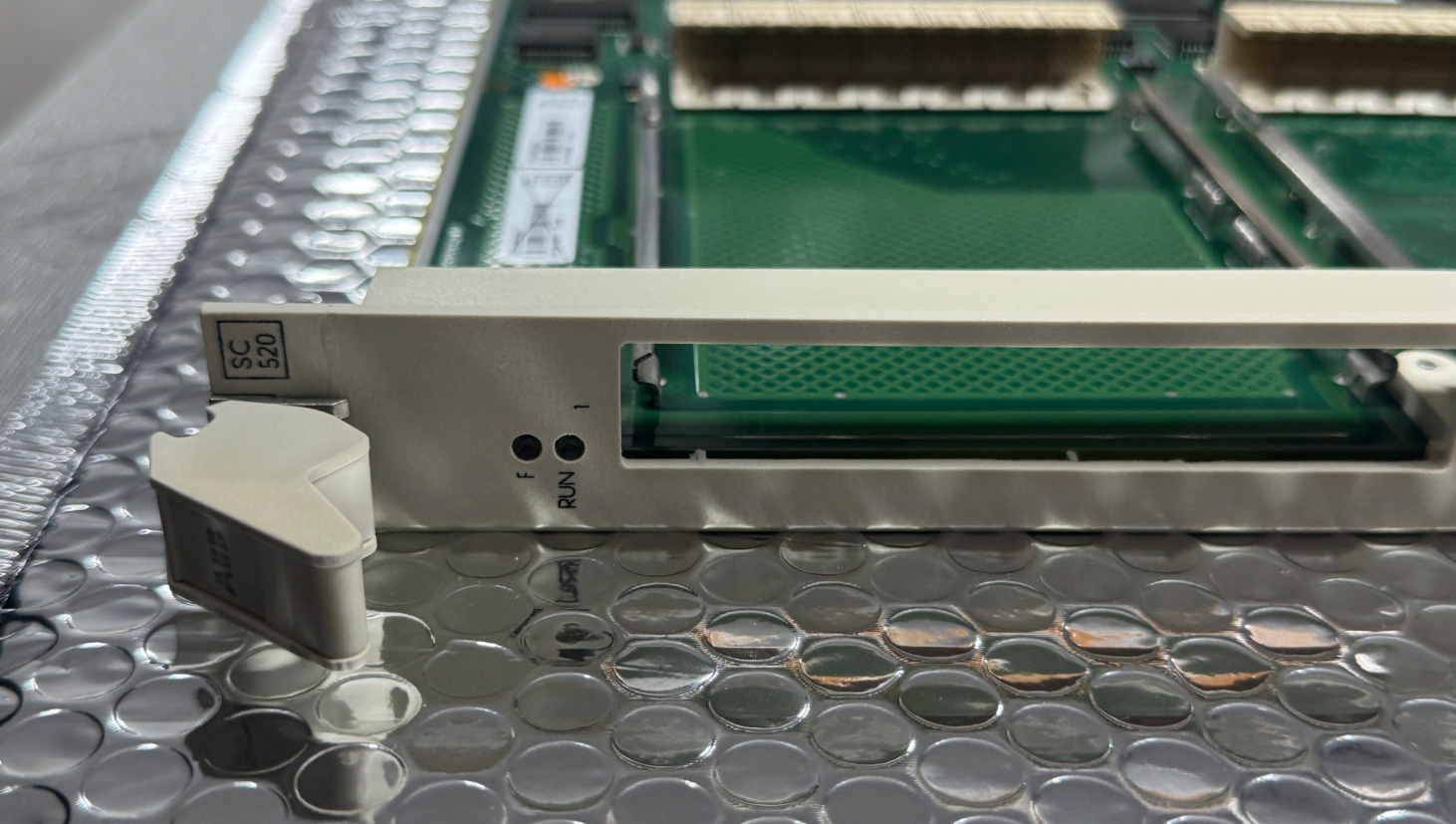

يمكنك التحقق من حالة تشغيل الناقل عن طريق التحقق من مؤشرات حالة LED الموجودة على الحامل وقراءة قائمة فحص الوحدة. تعرض مؤشرات LED حالة مصدر الطاقة والاتصالات ووحدة المعالجة المركزية.
ما هو نطاق درجة حرارة التشغيل لـ SC520؟
نطاق درجة حرارة التشغيل لـ SC520 هو -20 درجة مئوية إلى +60 درجة مئوية. نطاق درجة حرارة التخزين هو -40 درجة مئوية إلى +85 درجة مئوية.
