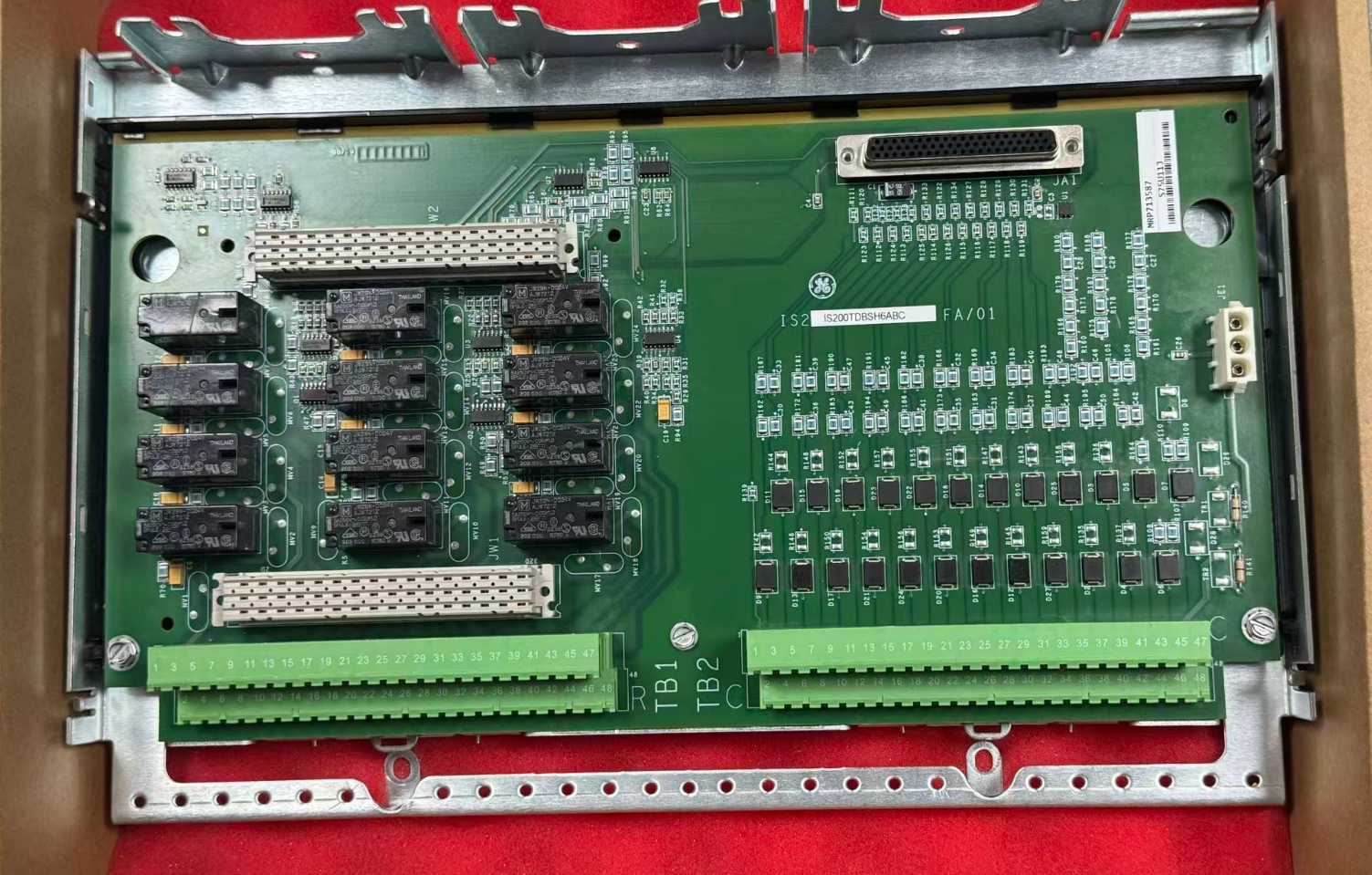

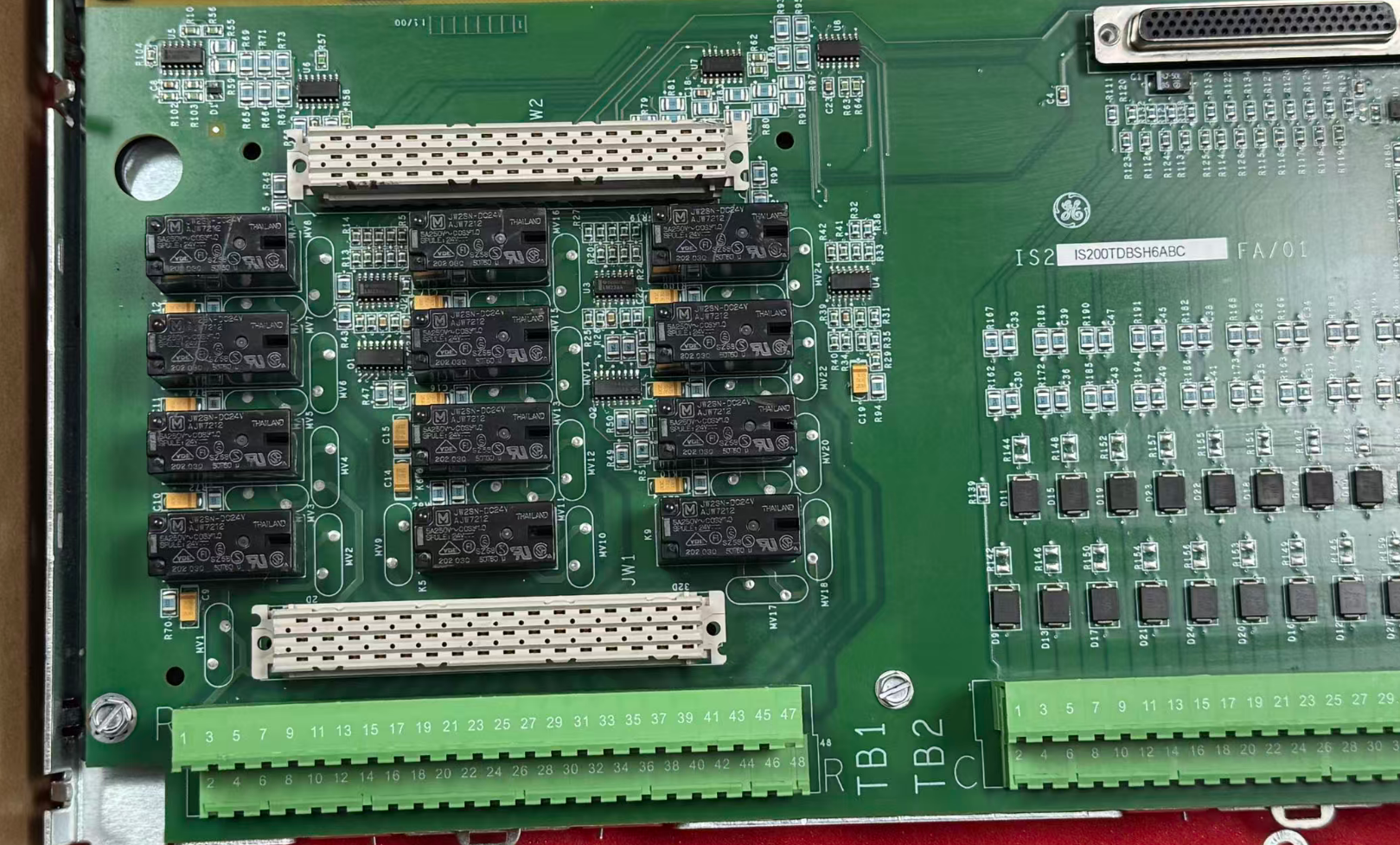

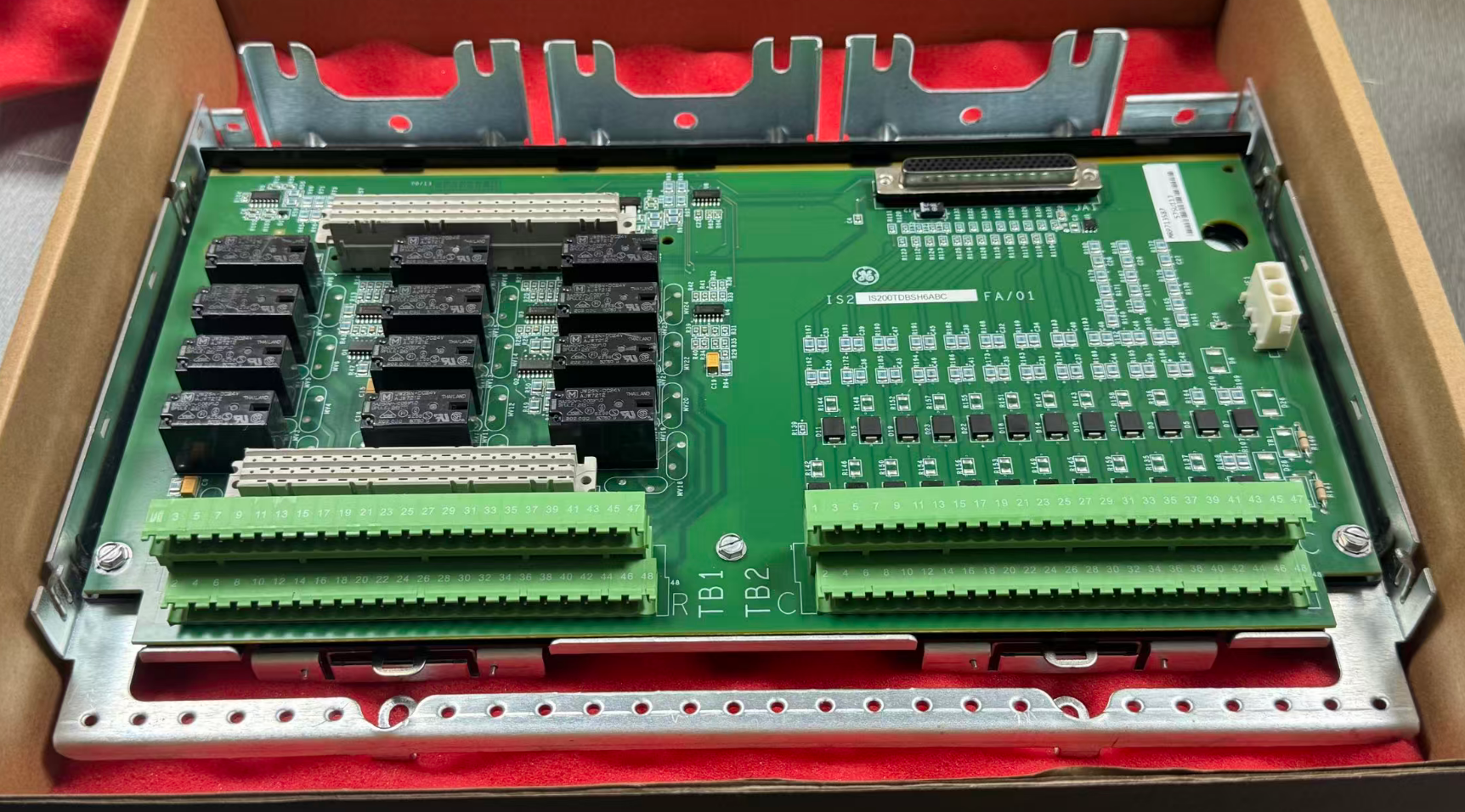

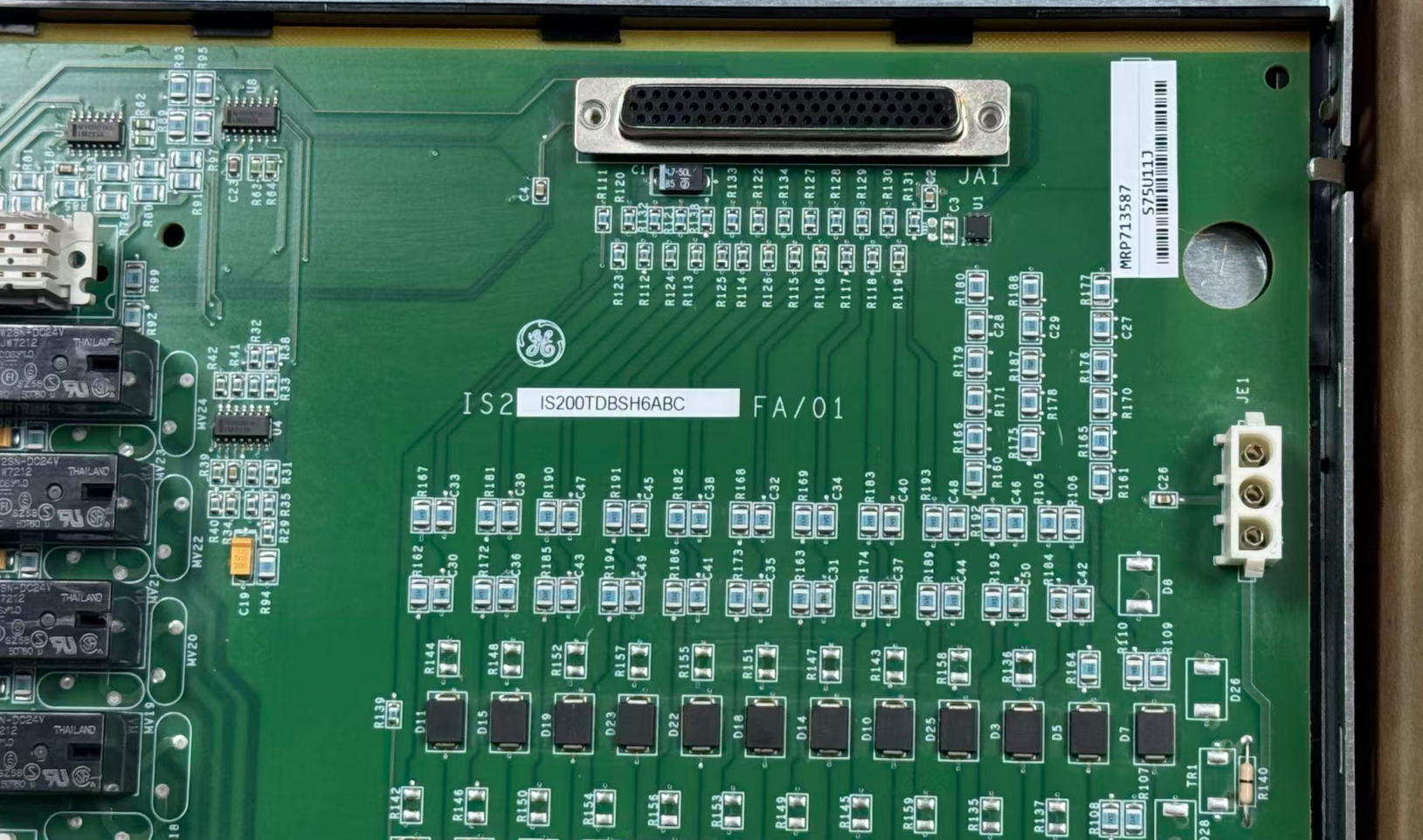

IS200TDBSH6A GE Mark VI لوحة طرفية للإدخال/الإخراج البسيط المنفصلة

GE IS200TDBSH6A عبارة عن لوحة طرفية بسيطة منفصلة. بصفته واجهة مادية، فهو يربط الإشارات المنطقية من مختلف أجهزة الاستشعار المنفصلة الميدانية (مثل مفاتيح الضغط، ومفاتيح درجة الحرارة، وإشارات موضع الصمام) بنظام التحكم. وفي الوقت نفسه، يقوم بتحويل الأوامر المنطقية لوحدة التحكم إلى مخرجات اتصال جافة عبر المرحلات المدمجة لتشغيل المحركات الخارجية مثل صمامات الملف اللولبي والموصلات.

هذا النموذج هو النظير البسيط لإصدار TMR (ثلاثي الوحدات المتكررة)، TDBTH6A، وهو مصمم للدوائر غير الحرجة للسلامة BOP (توازن المصنع) والدوائر المساعدة. تعتبر لاحقة النموذج "6A" أمرًا بالغ الأهمية؛ إنه يدل على توافق 125 فولت تيار مستمر، ويتميز بمقسمات الجهد ومكثفات أكسيد المعدن (MOVs) المصممة خصيصًا للعابرين 125 فولت - مما يميزه عن الإصدار 24 فولت (اللاحقة "H2A").

• قنوات الإدخال: 24 قناة، مجموعة معزولة (متوافقة مع الاتصال الجاف)
• جهد ترطيب الإدخال: 100-145 فولت تيار مستمر (125 فولت تيار مستمر الاسمي)
• قنوات الإخراج: 12 مرحلات Form-C SPDT
• تصنيف الاتصال: 0.6 أمبير @ 125 فولت تيار مستمر / 3.15 أمبير @ 24 فولت تيار مستمر / 120 فولت تيار متردد
• الطاقة المنطقية: +5 فولت تيار مستمر (من حزمة PDIO)
• الطاقة الميدانية: خارجي 125 فولت تيار مستمر (مقدم من المستخدم)
• جهد العزل: 1500 Vrms (من القناة إلى لوحة الكترونية معززة)
• درجة حرارة التشغيل: -30 درجة مئوية إلى +65 درجة مئوية
• الرطوبة النسبية: 5-95% رطوبة نسبية (غير مكثفة)
• التركيب: سكة DIN أو حامل ذو سطح مستو

جي إي-EX2000.pdf

• يعمل هذا النموذج كبديل بسيط لإصدار TMR، وهو يلغي الحاجة إلى أجهزة TMR في الحلقات غير الحرجة، مما يقلل التكاليف بنسبة 50% تقريبًا مقارنة بإصدار TMR مع تقليل تكاليف الخزانة ومخزون قطع الغيار أيضًا.
• وهو يدعم مباشرة الأجهزة الميدانية 125V DC الموجودة بشكل شائع في محطات الطاقة، مما يلغي الحاجة إلى محولات الإشارات الخارجية ويبسط بنية النظام.
• يستخدم التصميم مكونات منفصلة بدلاً من مستويات عالية من التكامل، مما يوفر مرونة أكبر للصيانة المستقبلية واستبدال مكونات محددة.
• تم تصميمه ليناسب نطاقًا واسعًا من درجات الحرارة الصناعية، فهو يتحمل بيئات التشغيل القاسية لمحطات الطاقة. ويخضع لاختبار الحرق قبل الشحن، مما يضمن الموثوقية العالية والمتانة.
• وهو يدعم التبديل السريع عبر الإنترنت ويستخدم EEPROM المدمج لتحديد أنواع القنوات تلقائيًا، مما يسمح باستبدال أي كتلة طرفية في حوالي 3 دقائق فقط.

1. قم بفحص سلامة الطلاء المطابق بشكل دوري لمنع حدوث دوائر قصيرة في لوحة الدائرة الكهربائية بسبب التآكل الكيميائي أو الأضرار المادية
2. استخدم وظائف تصفية الأجهزة وتشخيص قمع الضوضاء المضمنة في النظام لمراقبة جودة إشارة الإدخال/الإخراج بانتظام وتحديد المصادر المحتملة للتداخل الكهرومغناطيسي
3. أثناء توقف المعدات لأغراض الصيانة، تحقق من إحكام مشابك قضبان DIN أو براغي التثبيت وقم بإزالة الغبار المتراكم من سطح اللوحة لضمان تبديد الحرارة والأداء الأمثل للعزل

في محطة طاقة كبيرة تعمل بالدورة المركبة، قام الفريق الهندسي بترقية محطة الإدخال/الإخراج الأساسية إلى طراز IS200TDBTH6A لمنع الضوضاء عالية التردد من إطلاق إنذارات إيقاف تشغيل كاذبة.

بفضل تصفية الأجهزة الفائقة للوحدة وقدرات قمع جهد التيار المتردد 12 فولت RMS، تم عزل الضوضاء عالية التردد بشكل فعال، مما رفع دقة نقل الإشارة إلى 100%.

وبعد الترقية، لم تتخلص المحطة من مخاطر عمليات الإغلاق غير المخطط لها الناجمة عن الإنذارات الكاذبة فحسب، بل حققت أيضًا تحكمًا دقيقًا في المعدات المساعدة من خلال مخرجات ترحيل مستقرة، مما عزز بشكل كبير الكفاءة التشغيلية الشاملة للوحدة وسلامتها.
