IS200TVIBH2B GE العلامة السادسة
| مكان المنشأ | الولايات المتحدة الأمريكية |
|---|---|
| اسم العلامة التجارية | GE |
| إصدار الشهادات | Certificate of Origin |
| رقم الموديل | IS200TVIBH2B |
| وثيقة | GE Mark VI.pdf |
| الحد الأدنى لكمية | 1 جهاز كمبيوتر |
| الأسعار | $1900 |
| تفاصيل التغليف | تغليف الصندوق الأصلي |
| وقت التسليم | 5-7 أيام |
| شروط الدفع | تي/تي |
| القدرة على العرض | 1-99 قطعة / 3-5 أيام |
تفاصيل المنتج
| ماركة | جنرال إلكتريك | رقم الوحدة | IS200TVIBH2B |
|---|---|---|---|
| كتالوج | مارك السادس | سعر البيع | 1900 دولار |
| حالة | في الأوراق المالية | أصل | الولايات المتحدة الأمريكية |
| مهلة | 3-5 أيام عمل | الضمان | 1 سنة |
| وزن | 1 كجم |
منتوج وصف

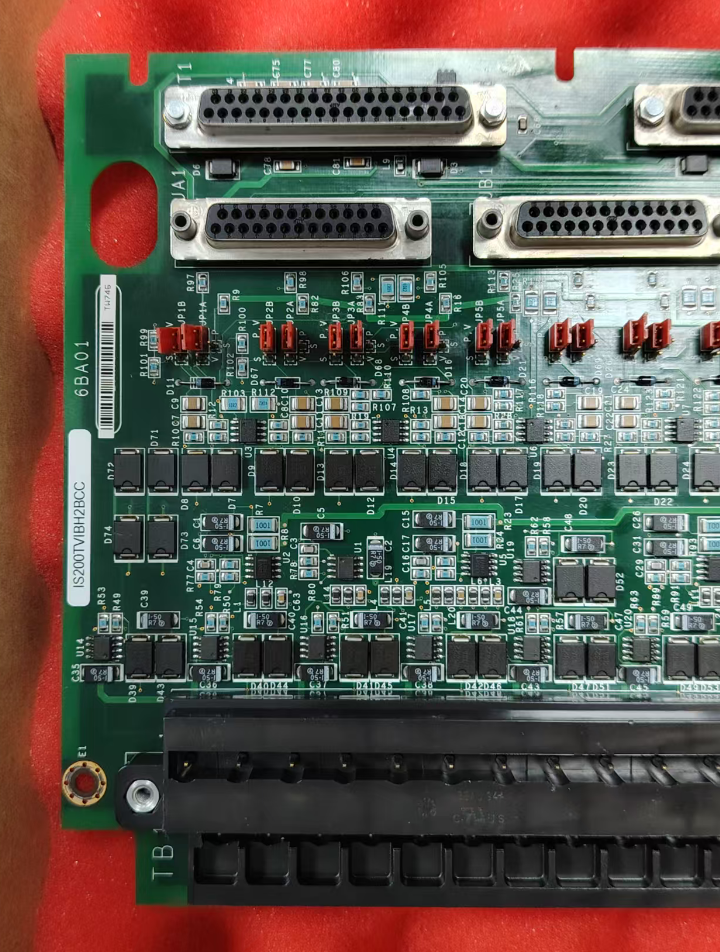

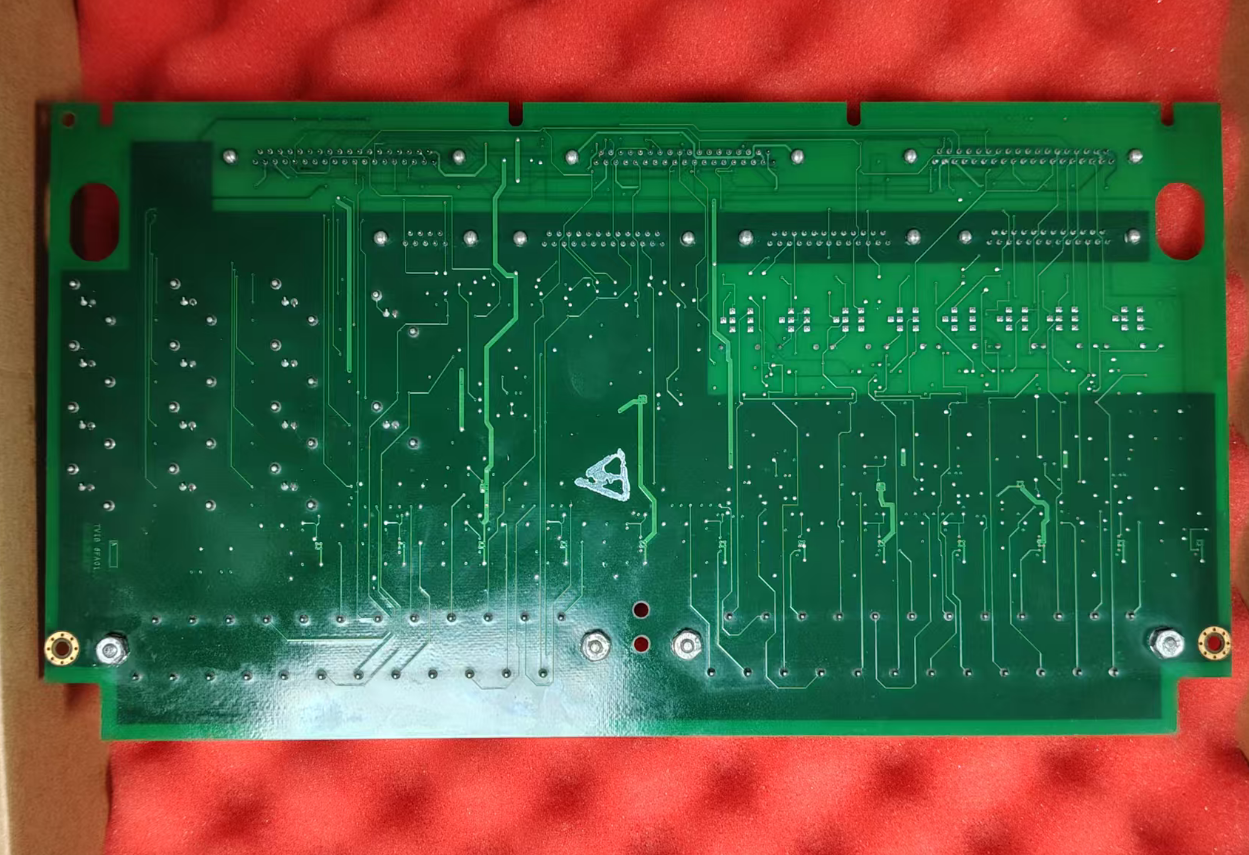

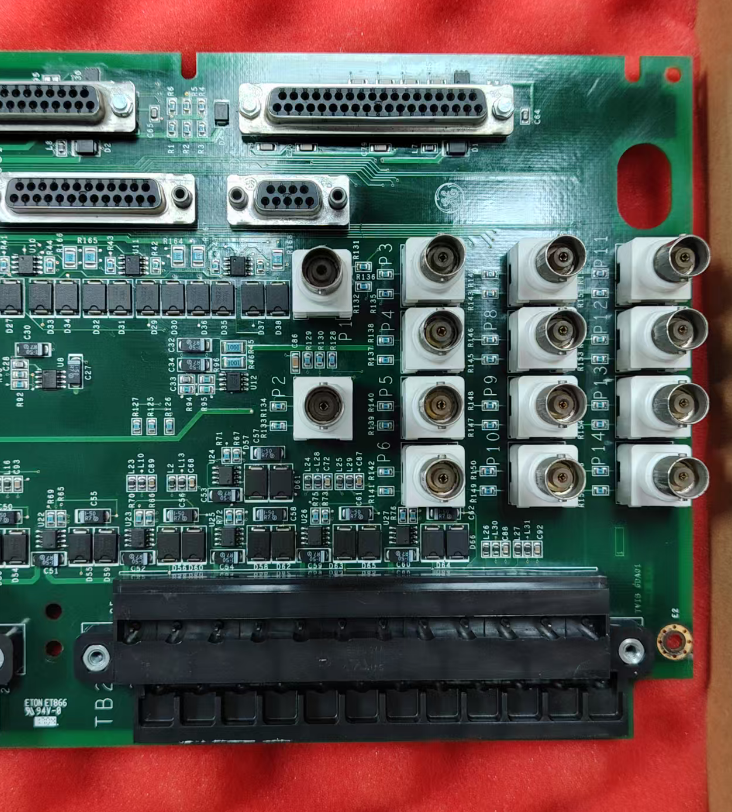

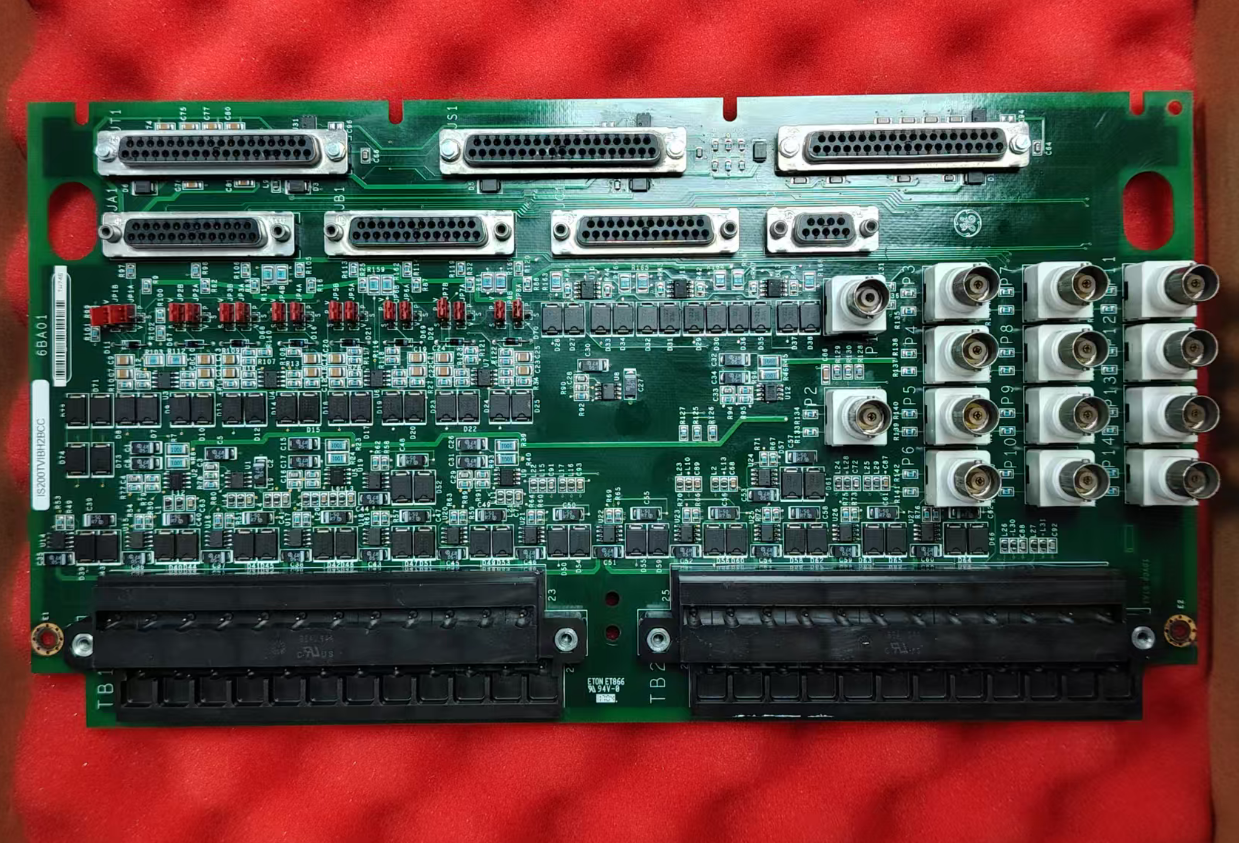

IS200TVIBH2B لوحة محطة الاهتزاز GE Mark VI
IS200TVIBH2B هو لوحة محطة إشارة اهتزاز مصممة وتصنع من قبل جنرال إلكتريك (GE). وهو عنصر رئيسي في سلسلة GE Mark VI / Mark VIe من أنظمة تحكم التوربينات.بمثابة واجهة الأجهزة لنظام مراقبة الاهتزاز، يربط أجهزة الاستشعار بوحدة التحكم الرئيسية، مما يتيح مراقبة دقيقة وحماية حالة الاهتزازات لوحدات توليد توربينات البخار.
في نظام تحليل الاهتزاز Mark VI ، يعمل IS200TVIBH2B عادة مع لوحة IS200VVIB. عند استخدامه مع لوحة VVIB ،هذه البطاقة يمكن توصيلها إلى ثلاثة لوحات VVIB من نفس السلسلةفي تكوين نظام TMR (إضافة وحدات ثلاثية) ، يمكن للوحة TVIB الواحدة الاتصال بثلاثة لوحات VVIB.
الوظيفة الأساسية لـ IS200TVIBH2B هي توفير خرائط مباشرة للمحطات المادية والكهربائية لأجهزة الآلات الدوارة ، ومعالجة إشارات التكييف ، ومعالجة البيانات ،والاتصالات مع الوحدات الأخرىإنه بمثابة نقطة النهاية الرئيسية للمسحات الاهتزازية المتعددة ومقاييس التسارع، وتوجيه الإشارات التناظرية إلى نظام مراقبة GE Mark VIe أو نظام مراقبة متوافق.
الخصائص الرئيسية
- نوع المنتج: لوحة محطة الاهتزاز
- سلسلة: مارك السادس
- الجهد الدخالي: 24 فولت DC
- درجة حرارة التشغيل: -40°C إلى +70°C
- درجة حرارة التخزين: -40°C إلى +85°C
- منافذ إدخال/إخراج الاهتزاز: 8
- إجمالي قنوات الإدخال والإخراج: 16
- نوع الإدخال: التناظرية
- نطاق الدخول: 0 إلى 10 فولت
- دقة: 0.1%
- دقة: 12 بت
- معدل أخذ العينات: 100 كيلو هرتز
- واجهة الاتصال: RS485
مواصفات المنتج
| الاسم التجاري | جنرال إلكتريك |
|---|---|
| النموذج | IS200TVIBH2B |
| كتالوج | مارك السادس |
| الوزن الإجمالي | 2.2 باوند / 35.2 أوقية / 1 كجم |
| حجم العبوة | 16 سم × 16 سم × 12 سم |
| بلد المنشأ | الولايات المتحدة الأمريكية |
| الرمز السريع | 8537101190 |
| وقت التنفيذ | في المخزون |
| ميناء الشحن | شيامين |
| الدفع | T/T |
| سعر البيع | 1900 دولار |
| الضمان | 12 شهراً |
| وقت المعالجة | 3-5 أيام عمل |
| شركاء البريد | DHL و UPS و TNT و FedEx و EMS |
دراسة حالة
في التطبيق الذي يتضمن توربين بخار صناعي ذو استخراج واحد،يتم استخدام لوحة IS200TVIBH2B النهائية لربط مسبار الاهتزاز على محور X / Y المثبت على غرف الدعم الأمامية والخلفية للتوربينإنه يلتقط إشارات اهتزاز الدوار في الوقت الحقيقي ويرسل البيانات إلى نظام تحكم مارك 6
عندما تتجاوز نطاقات الاهتزازات عتبات الإنذار المحددة مسبقاً، فإن النظام ينبه المشغل. إذا زادت الاهتزازات سوءاً ووصلت إلى عتبة التشغيل، يتم تشغيل منطق الحماية.ويتم إيقاف تشغيل التوربين على الفور عن طريق جهاز التشغيل الإلكتروني، وبالتالي منع الاحتكاك بين أجزاء الدوار والستاتور وتجنب الفشل الكارثي.
احتياطات التثبيت
| التثبيت الآمن | تأكد من أن لوحة المحطة في مكانها بشكل آمن داخل الخزانة. يجب تشديد جميع مسامير التركيب إلى عزم الدوران المحدد لمنع الشق بسبب الاهتزاز. |
|---|---|
| اختيار الكابل | يجب استخدام كابل مزدوج محمي لإشارات الاهتزاز. |
| عزل الكابلات | يجب الحفاظ على عزل كاف بين أسلاك المجال عالية الجهد وكابلات إشارات الاهتزاز منخفضة الجهد لمنع الارتباط الاستحواذي. |
| مواصفات الترسيم | يجب أن يتم إنهاء درع الكابل في نقطة الأرض المحددة على لوحة الطرف لضمان أن عائق الحلقة الإجمالي لا يتجاوز الحد الأدنى المحدد لوحدة المراقبة.يجب أن يتم تأمين الدرع فقط في نهاية مصدر الإشارة أو كما هو مطلوب في وثائق تصميم النظام لتجنب حلقات الأرض. |
| التهوية وتفريغ الحرارة | الحفاظ على فجوة تهوية لا تقل عن 30 مم حول الوحدة. |
| اختبار ما بعد التثبيت | بعد التثبيت ، قم بإجراء اختبار الاستمرارية الكهربائية من نقطة إلى نقطة للتأكد من عدم وجود دوائر قصيرة بين أسلاك الإشارة وشاسة الخزانة. |
| وضع علامات على الأسلاك الميدانية | يجب وضع علامة على جميع الأسلاك الميدانية وفقًا لرسم الدوائر قبل توصيلها بأطراف المسامير. |
طرق الصيانة
| الاختبار عبر الإنترنت | نظام مارك VI يدعم الاختبار الوظيفي عبر الإنترنت لأنظمة الحماية، بما في ذلك حلقات مراقبة الاهتزاز،يسمح بتحقق من سلامة نظام الإنذار والمنطق أثناء تشغيل الوحدة. |
|---|---|
| مراقبة الحالة | من خلال محطة المشغل HMI (واجهة الإنسان والجهاز) ، يمكن للمشغلين عرض معلومات في الوقت الحقيقي مثل مستويات الاهتزاز، 1X نطاق الاهتزاز، و زاوية المرحلة، وأداء تحليل الاتجاه،وتنفيذ الصيانة التنبؤية. |
| التشخيص الخاطئ | عندما يكتشف النظام شذوذاً مثل انقطاع أجهزة الاستشعار أو انقطاع الكهرباء أو إشارات خارج النطاقيتم إنشاء رسائل إنذار محددة على HMI لمساعدة موظفي الصيانة على تحديد المشكلة بسرعة. |
الأسئلة الشائعة
هل IS200TVIBH2B يتطلب معايرة؟
هذه البطاقة لا تحتوي على أية مقاييس طاقة ولا تتطلب أي معايرة.
هذه البطاقة لا تحتوي على أية مقاييس طاقة ولا تتطلب أي معايرة.
هل IS200TVIBH2B متوافق مع جميع البطاقات في سلسلة مارك VIe؟
باستثناء بطاقة VVIB ، هذه البطاقة غير متوافقة مع أي بطاقات أخرى في سلسلة Mark VIe.
باستثناء بطاقة VVIB ، هذه البطاقة غير متوافقة مع أي بطاقات أخرى في سلسلة Mark VIe.
ما هي سرعات العمود التي يدعمها IS200TVIBH2B؟
يدعم سرعات العمود تتراوح من 3000 إلى 3600 دورة في الدقيقة. تتطلب سرعات العمود الأعلى معدل أخذ عينات أعلى.
يدعم سرعات العمود تتراوح من 3000 إلى 3600 دورة في الدقيقة. تتطلب سرعات العمود الأعلى معدل أخذ عينات أعلى.
