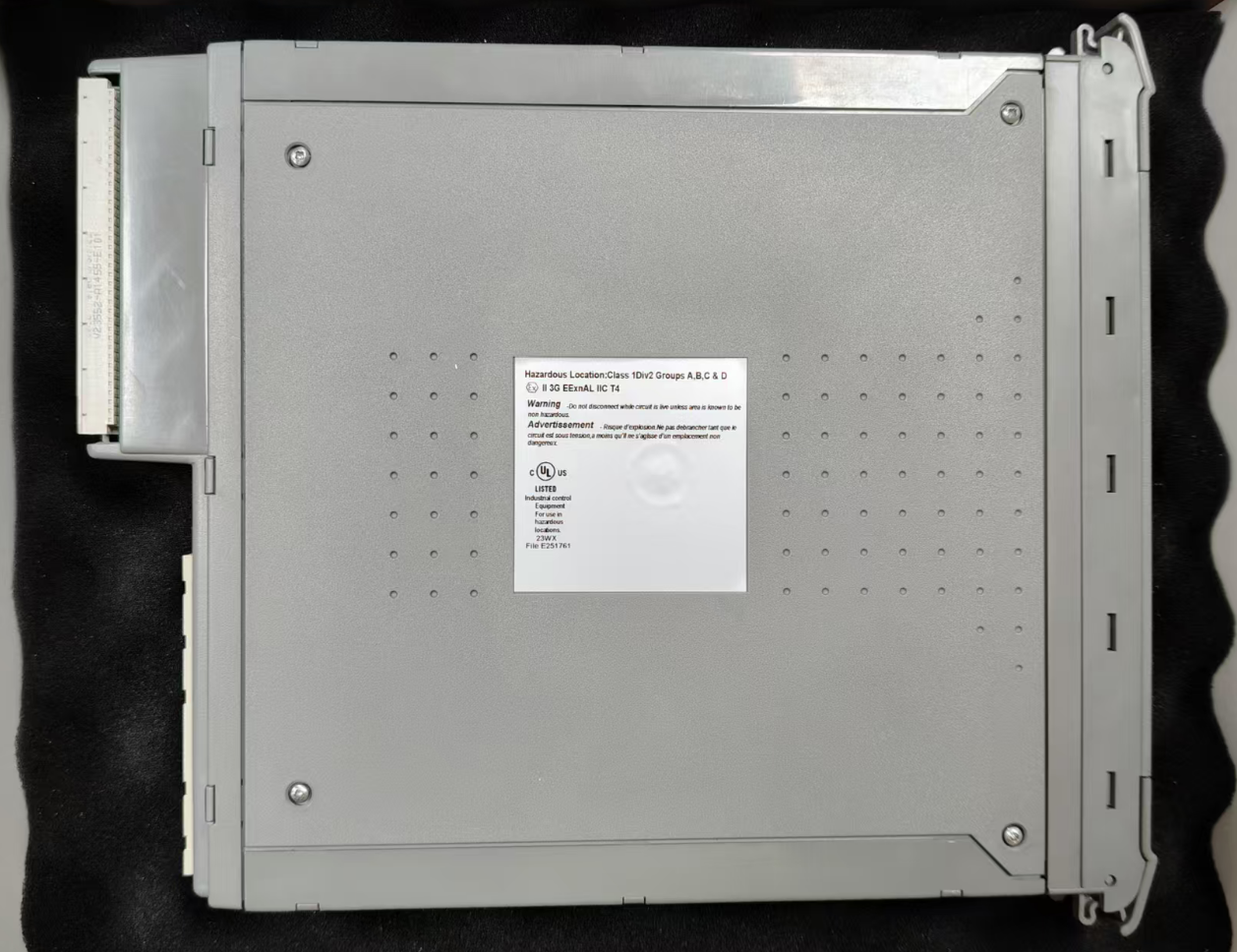

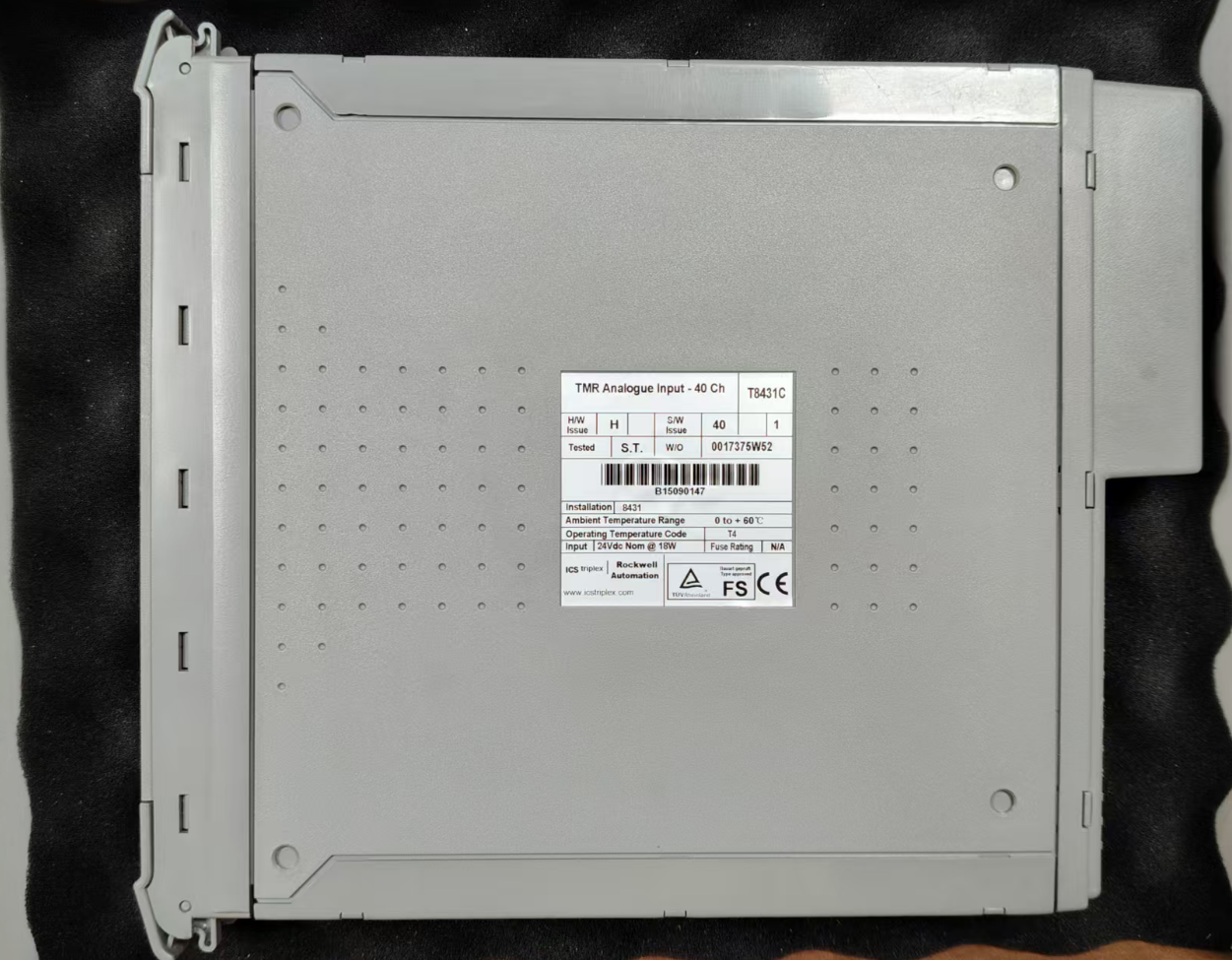

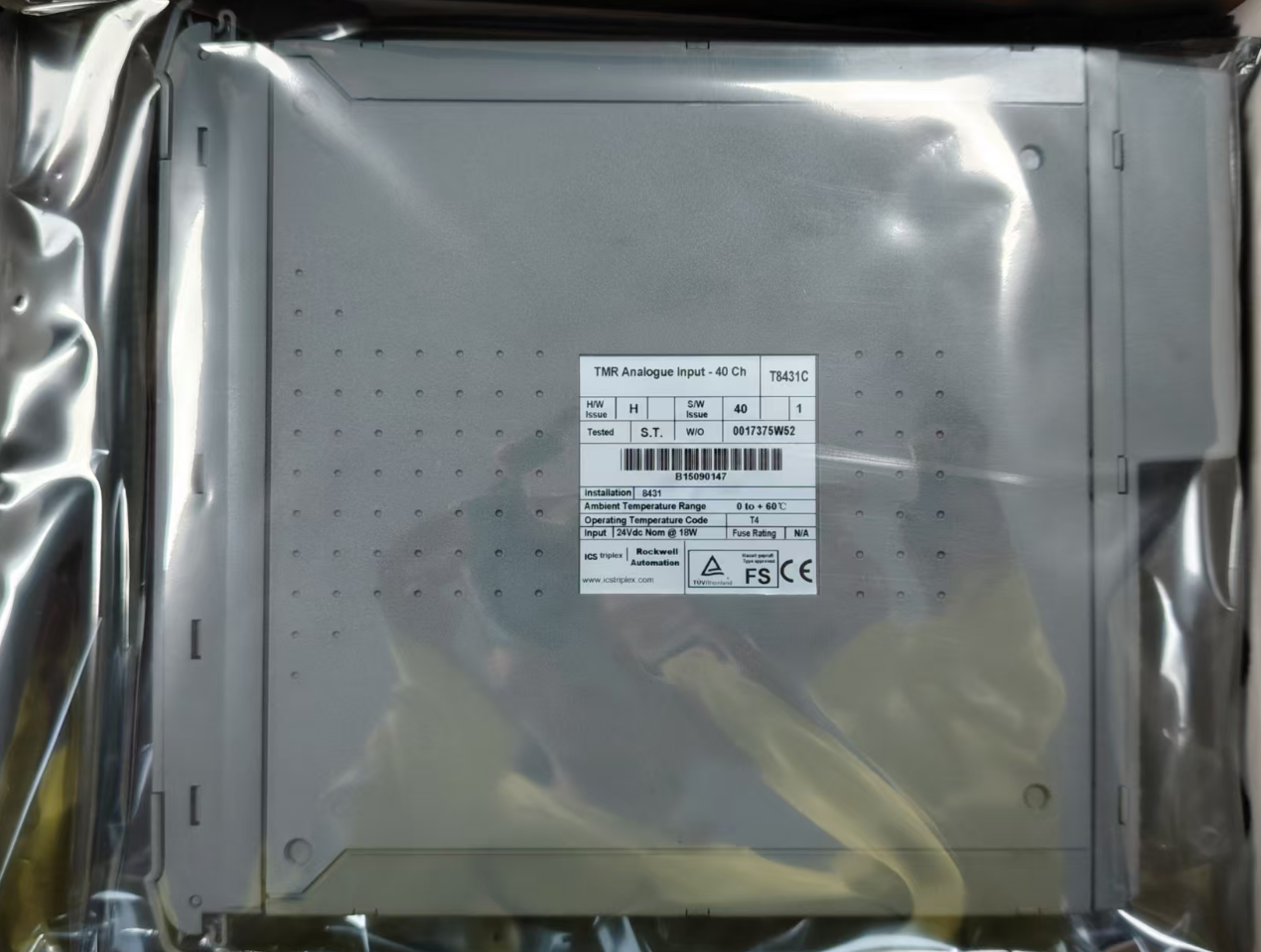

T8431C إنفينسيس تريكونكس

T8431C هو وحدة الإدخال / الإخراج الأساسية في سلسلة TMR الموثوق بها مصممة خصيصًا لأنظمة التحكم الصناعية الحرجة للسلامةهذه الوحدة مناسبة بشكل خاص للتطبيقات التي تتطلب موثوقية عالية للغاية للنظام، مثل أنظمة الأجهزة الآلية للسلامة (SIS) ، وأنظمة إيقاف الطوارئ (ESD) ، وأنظمة الكشف عن اللهب والغاز (F&G).

الوظيفة الرئيسية للوحدة هي الحصول بدقة على إشارات التناظرية من المجال ونقلها بأمان وموثوقية إلى جهاز تحكم TMR داخل النظام الموثوق به.مصدر طاقة صناعي 24 Vdc، توفر الوحدة خيارات تكوين مرنة وتدعم كل من إشارات التيار (مثل أجهزة إرسال درجة الحرارة والضغط والجريان 4-20 مآ) وإشارات الجهد.

• نوع المنتج: وحدة إدخال TMR التناظرية الموثوقة
• السلسلة: سلسلة TMR الموثوق بها
• عدد قنوات الإدخال: 40 قناة
• نوع إشارة الدخول: 0-22 mA حالياً / 0-6 VDC الجهد
• وقت تحديث العينات: 0.5 ms
• الدقة: 3.9 μA (1/256 mA)
• دقة القياس: ± 1٪ من كامل المقياس
• دقة المعايرة: 0.03%
• تشغيل الجهد: 20-32 VDC
• استهلاك الطاقة: حوالي 15-18 واط
• درجة حرارة التشغيل: -5°C إلى +60°C (بعض النماذج تدعم -40°C إلى +70°C)
• درجة حرارة التخزين: -25°C إلى +70°C
• الرطوبة النسبية: 10٪ إلى 95٪ RH (غير مكثفة)
• فولتاج العزل: 2500 Vrms
• تصنيف الحماية: IP20
• التثبيت: 19 بوصة التثبيت الرف (4 ثغرات TEE)
• شهادة السلامة: SIL 3 (IEC 61508)

1. تأكد من أن مجموعة الكابلات الميدانية مثبتة وموضعة بشكل صحيح
2. استخدام مفتاح الإفراج لتحرير قفل الطرد على الوحدة، وضمان أن القفل مفتوح تماما
3. الاحتفاظ المخرج وإدخال وحدات بعناية في فتحة الهدف
4. اضغط لأسفل على الجزء العلوي والسفلي من لوحة الوجه للوحدة لدفع الوحدة تماما في مكانها
5. أغلق قاذف الوحدة وتأكد من أنه يلتقط في الموقف مقفل

في محطات توليد الكهرباء ، يستخدم T8431C في أنظمة حماية من الإفراط في سرعة التوربينات الغازية وتوربينات البخار ، وكذلك في أنظمة القفل الآمن للكلاّلات.الوحدة تراقب المعلمات الرئيسية مثل سرعة الدوران، درجة الحرارة والضغط والاهتزاز في الوقت الحقيقي. إذا تجاوزت أي معايير النطاق الآمن، فإنه يطلق على الفور آلية حماية إيقاف التشغيل لمنع تلف المعدات وإصابة الشخص.

ما هي أنواع إشارات الإدخال التي يدعمها جهاز T8431C؟
يدعم T8431C مدخلات 0-22 mA الحالية و 0-6 VDC مدخلات الجهد ، ويمكن تكوينها لمختلف نطاقات الإشارات الصناعية القياسية ، مثل 0-10 V و 0-20 mA و 4-20 mA.

هل T8431C تدعم التبادل الساخن؟
نعم. يدعم T8431C وظيفة التبادل الساخن. في تكوينات Companion Slot أو SmartSlot ، يمكن استبدال الوحدات المعيبة أثناء تشغيل النظام ، دون الحاجة إلى وقت توقف.

ما هي دورة المعايرة لـ T8431C؟
يوصى بإجراء فحص معايرة على قنوات الإدخال كل عامين. هذا الفحص يكتشف الانجراف على المدى الطويل وأي عدم دقة ناتجة عن ذلك.
