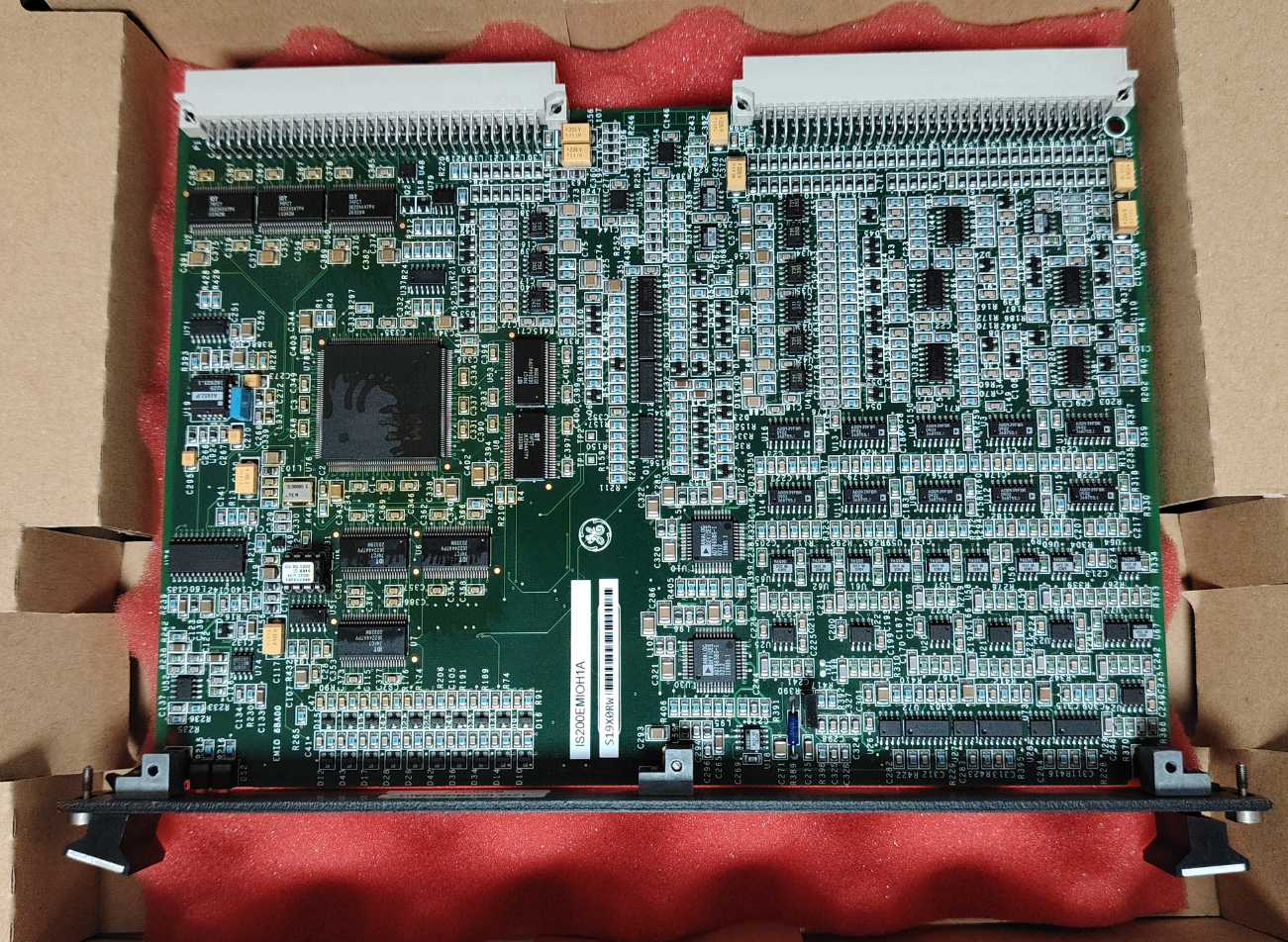

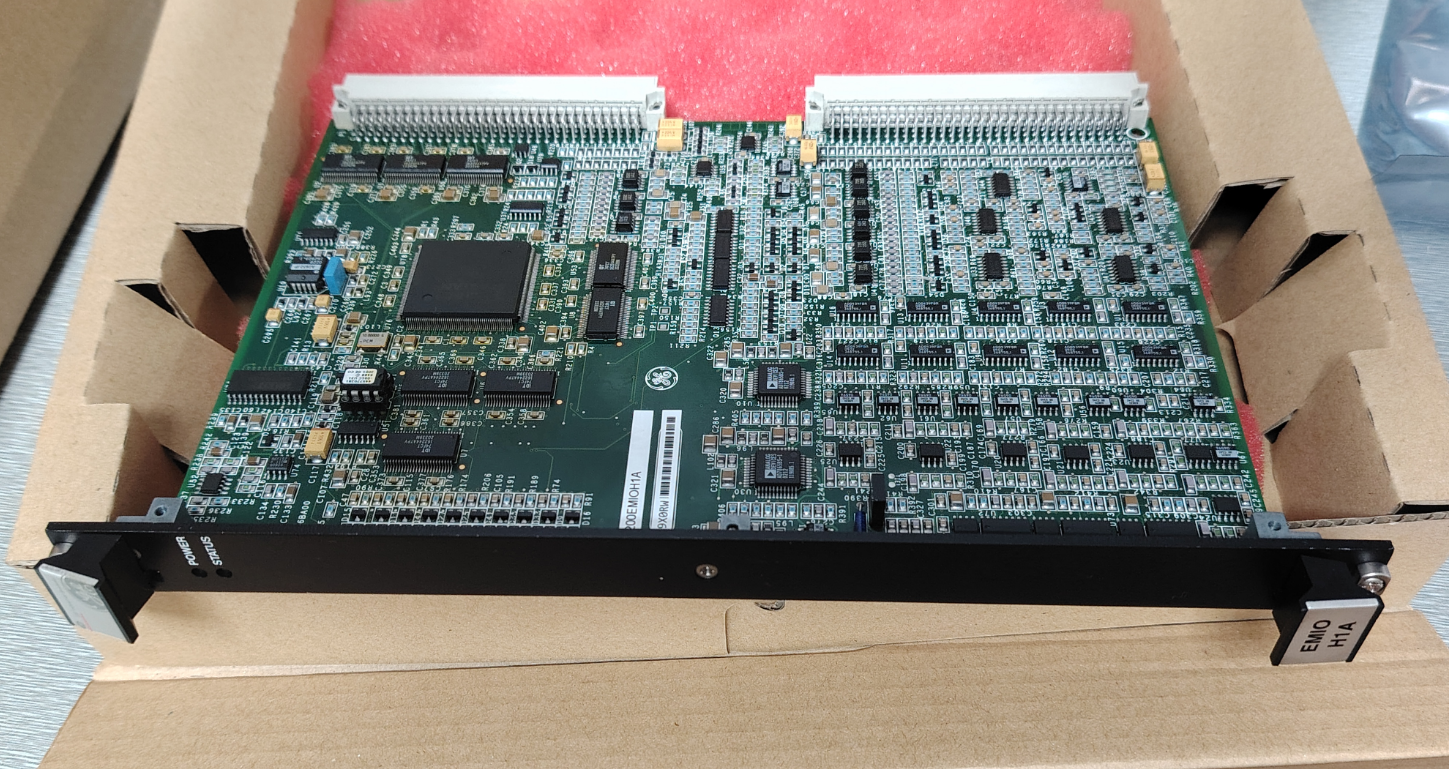

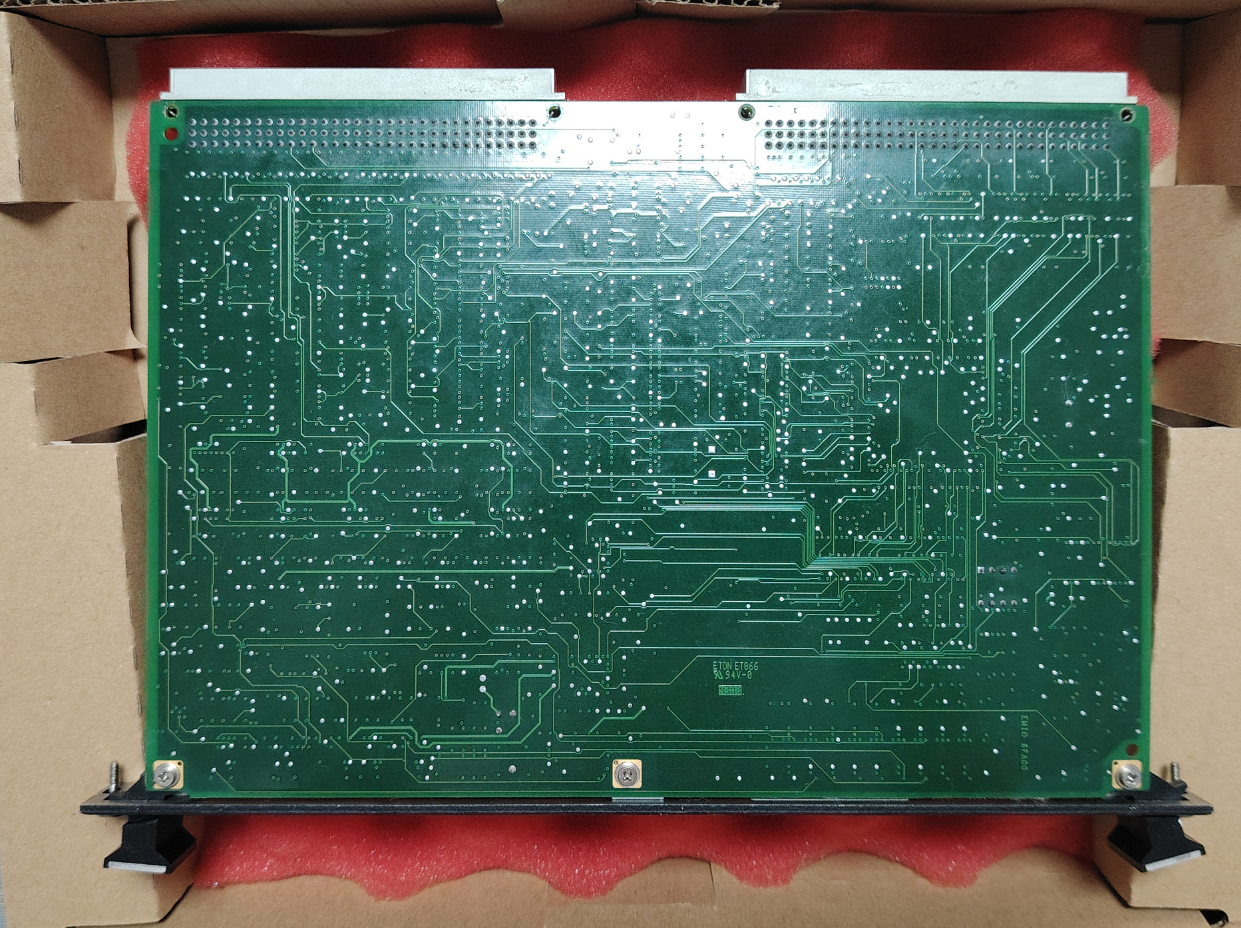

IS200EMIOH1A GE Mark VI CARD-EX2100 لوحة الإدخال/الإخراج الرئيسية

GE IS200EMIOH1A هي لوحة واجهة I / O الرئيسية في نظام التحكم في الإثارة EX2100 / Mark VIe.إنها بمثابة المحور المركزي لمعالجة الإشارات وتوزيعها داخل نظام الإثارة بأكمله، معالجة التحويل الثلاثي من الرقمية إلى التناظرية إلى النبض ومعالجة الإشارات في دائرة المجال المغناطيسي للمولد.

تم تصميم هذه اللوحة كوحدة ذات فتحة واحدة ذات ارتفاع مزدوجوالالتزام الصارم بإجراءات الصيانة والاستبدال الموحدة، فإنه يعزز بشكل ملحوظ كفاءة تشغيل النظام ويقلل من خطر انقطاع غير مخطط له بسبب فشل الأجهزة.

• أنظمة متوافقة: علامة VI، علامة VIe، EX2100، EX2100e
• عامل الشكل: بطاقة قياسية VME ذات ارتفاع مزدوج ، فتحة واحدة
• مصدر الطاقة: 5 VDC من الطائرة الخلفية أو 24 VDC
• استهلاك الطاقة ≤ 12 واط (في الحمل الكامل)
• المدخلات التناظرية: 16 قناة (يمكن تكوينها لـ TC ، RTD ، 4-20mA)
• المدخلات الرقمية: 16 قناة (24 فولت الاتصالات الجافة / الرطبة)
• دقة التناظرية: ± 0.1% FS (4-20 mA) ، ± 0.5°C (RTD)
• الجهد العازل: 500 فولت AC (بين القنوات والنظام)
• درجة حرارة التشغيل: -30°C إلى +70°C (نموذج درجة الحرارة العريضة: -40°C إلى +85°C)

رابط ورقة البيانات:الـ GE Mark VI.pdf

• توليد الطاقة بالتوربينات الغازية:تستخدم في وحدات توليد الطاقة من توربينات الغاز الثقيلة مثل 9FA و 9FB و 7HAأنها تدير بدقة إشارات PT / CT في دائرة إثارة مولد لضمان استجابة سريعة في تنظيم الإثارة.
• الطاقة الحرارية والنووية:تستخدم في وحدات الطاقة الحرارية فوق الحرجة 600MW-1300MW ووحدات التوربينات البخارية في محطات الطاقة النوويةيحافظ على الجهد الخارجي المستقر للمولد لتلبية معايير جودة الطاقة الصارمة للشبكة.
• الطاقة المائية وتخزين الطاقة:تم تصميمه لظروف التشغيل الفريدة لوحدات المولدات المائية ، ويحافظ على دقة التحكم في ظل ظروف معقدة مثل التغيرات المتكررة في الرأس وتقلبات الحمل.كما أنه يلعب دورا لا غنى عنه في الدقة العالية، سيناريوهات الاستجابة السريعة مثل محطات توليد الكهرباء المضخة ومحطات التحول المتزامن.
• طاقة الرياح:يوفر دعمًا حاسمًا لأنظمة التحكم في إثارة توربينات الرياح ، مما يضمن التشغيل المستقر حتى في البيئات القاسية مع تقلبات متكررة في سرعة الرياح ،وبالتالي ضمان تحويل أنظمة طاقة الرياح بكفاءة وموثوقية إلى طاقة كهربائية.
