وحدة المعالج ICS Triplex T9100

المنتج: وحدة معالج ICS Triplex T9100

نظرة عامة على المنتج

وحدة قاعدة المعالج

تحتوي وحدة قاعدة المعالج على ما يصل إلى ثلاثة وحدات معالجة:

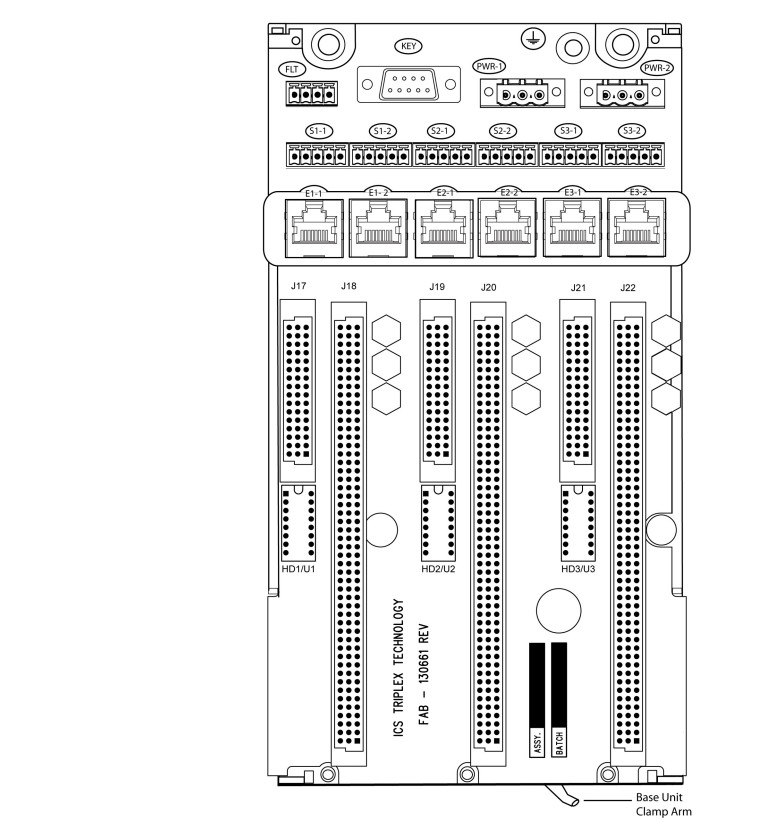

اتصالات إيثرنت خارجية وبيانات تسلسلية واتصالات طاقة. اتصالات وحدة قاعدة المعالج الخارجية هي:

مسمار التأريض • منافذ إيثرنت (E1-1 إلى E3-2) • المنافذ التسلسلية (S1-1 إلى S3-2) • مزود طاقة +24 فولت تيار مستمر زائد عن الحاجة (PWR-1 و PWR-2) • مفتاح أمان تمكين البرنامج (KEY) • موصل FLT (غير مستخدم حاليًا).

توفر وصلات الطاقة جميع الوحدات الثلاث بالطاقة الزائدة عن الحاجة ، وتحتوي كل وحدة معالجة على منفذي تسلسليين وموصلي منفذ إيثرنت. يدعم موصل KEY جميع وحدات المعالجة الثلاث ويساعد على منع الوصول إلى التطبيق ما لم يتم إدخال مفتاح تمكين البرنامج.

منافذ الاتصالات التسلسلية تدعم المنافذ التسلسلية (S1-1 و S1-2 ؛ S2-1 و S2-2 ؛ S3-1 و S3-2) أوضاع الإشارة التالية اعتمادًا على الاستخدام: • RS485fd: اتصال مزدوج كامل بأربعة أسلاك يتميز بحافلات مختلفة للإرسال والاستقبال. يجب أيضًا تحديد هذا الاختيار عندما يعمل المتحكم كجهاز MODBUS رئيسي باستخدام تعريف الأربعة أسلاك الاختياري المحدد في القسم 3.3.3 من معيار MODBUS عبر المسلسل. • RS485fdmux: اتصال مزدوج كامل بأربعة أسلاك مع مخرجات ثلاثية الحالة على وصلات الإرسال. يجب استخدام هذا عندما يعمل المتحكم كجهاز MODBUS تابع على ناقل بأربعة أسلاك. • RS485hdmux: اتصال نصف مزدوج بسلكين قابل للتطبيق للاستخدام الرئيسي أو التابع. يظهر هذا في معيار MODBUS عبر المسلسل.

بطارية النسخ الاحتياطي للمعالج تحتوي وحدة المعالج T9110 على بطارية احتياطية تقوم بتشغيل الساعة في الوقت الفعلي الداخلية (RTC) وجزء من الذاكرة المتقلبة (RAM). توفر البطارية الطاقة فقط عندما لا يتم تشغيل وحدة المعالج من مصادر طاقة النظام. الوظائف المحددة التي تحتفظ بها البطارية عند فقدان الطاقة بالكامل هي: • ساعة الوقت الفعلي - توفر البطارية الطاقة لشريحة RTC نفسها. • المتغيرات المحتفظ بها - يتم تخزين البيانات الخاصة بالمتغيرات المحتفظ بها في نهاية كل فحص للتطبيق في جزء من ذاكرة الوصول العشوائي ، مدعومة بالبطارية. عند استعادة الطاقة ، يتم تحميل البيانات المحتفظ بها مرة أخرى في المتغيرات المخصصة كمتغيرات محتفظ بها لاستخدامها من قبل التطبيق. • سجلات التشخيص - يتم تخزين سجلات تشخيص المعالج في جزء ذاكرة الوصول العشوائي المدعوم بالبطارية. يبلغ عمر تصميم البطارية 10 سنوات عندما يتم تشغيل وحدة المعالج باستمرار ؛ بالنسبة لوحدات المعالجة غير المشغلة ، يبلغ عمر التصميم ما يصل إلى 6 أشهر. يعتمد عمر تصميم البطارية على التشغيل عند درجة حرارة ثابتة تبلغ 25 درجة مئوية ورطوبة منخفضة. ستؤدي الرطوبة ودرجة الحرارة العالية ودورات الطاقة المتكررة إلى تقصير العمر التشغيلي للبطارية.

الميزات:

• 40 قناة إدخال لكل FTA.
• اتصالات جهاز المجال القياسي (سلكان).
• التوافق مع السكك الحديدية DIN القياسية.
• سهولة التركيب والتوصيل.
• تشغيل 24 فولت تيار مستمر.
• اتصال SmartSlot للاستبدال السريع لوحدات الإدخال 'واحد إلى كثير'.
• مزود طاقة ميداني مصهور لكل قناة.
• مؤشر صمام ثنائي باعث للضوء (LED) على اللوحة لسلامة مزود الطاقة الميداني.

تفاصيل التسليم:

الضمان: 12 شهرًا.
المهلة الزمنية: 1-2 أيام عمل.
نوع الدفع: T / T و Western Union.
شركاء البريد السريع: DHL و UPS و TNT و FedEx و EMS.
المواصفات الفنية والكتيبات وصحائف البيانات: متوفرة عند الطلب.
