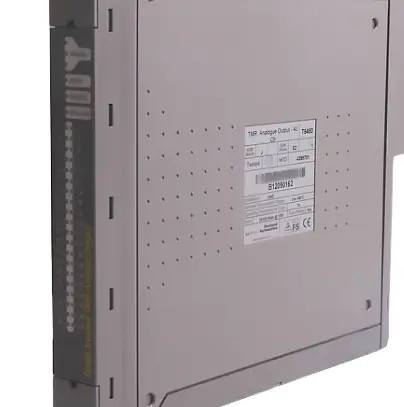

ICS Triplex T8480C النتيجة التناظرية مع طبقة الطلاء

المنتج:ICS Triplex T8480C النتيجة التناظرية مع طبقة الطلاء

لمحة عامة عن المنتج

لمحة عامة عن المنتج

تتواصل وحدة Trusted® TMR 24 Vdc Digital Output مع 40 جهازاً ميدانياً. يتم إجراء اختبارات تشخيصية ثلاثية في جميع أنحاء وحدة التشخيص بما في ذلك قياسات التياروالجهد على كل جزء من قناة الإخراج التصويتيتم إجراء الاختبارات أيضًا للفشل المتعلق والمتعلق. يتم تحقيق تحمل الأخطاء من خلال بنية ثلاثية النموذجية الاضافية (TMR) داخل الوحدة لكل قناة من قنوات الإخراج 40.يتم توفير مراقبة خطية تلقائية للجهاز الميدانيهذه الميزة تمكن الوحدة من اكتشاف كل من فشل الدوائر المفتوحة والقصيرة في الأسلاك الميدانية وأجهزة الحمل.توفر الوحدة تقارير تسلسل الأحداث (SOE) على متن الطائرة بدقة 1 msيُطلق تغيير حالة الإخراج إدخال SOE. يتم تحديد حالات الإخراج تلقائيًا عن طريق قياسات الجهد والتيار على متن الوحدة.هذه الوحدة غير معتمدة للاتصال المباشر بالمناطق الخطرة ويجب استخدامها مع أجهزة حاجز السلامة الداخلية

الخصائص

• 40 نقطة خروجيّة متكرّرة ثلاثيّة (TMR) لكلّ وحدة. • تشخيص شاملّ وتلقائيّ و اختبار ذاتيّ.• مراقبة خطية تلقائية لكل نقطة للكشف عن حلقات مفتوحة وحلقات قصيرة للأسلاك والخطأ في الحمل• 2500 فولت مقاومة الضغط العازل الضوئي / الجالفاني. • حماية التيار الزائد التلقائية (في كل قناة) ، لا تحتاج إلى مصابيح خارجية.• تقارير تسلسل الأحداث على متن الطائرة (SOE) بدقة 1 ms• ويمكن استبدال الوحدة الساخنة على الانترنت باستخدام مكرسة رفيق (الجوار) فتحة أو SmartSlot (ساحة احتياطية واحدة للعديد من الوحدات) التكوينات.

حالة إخراج اللوحة الأمامية أجهزة ثنائيات إنبعاث الضوء (LEDs) لكل نقطة تشير إلى حالة الإخراج وأخطاء الأسلاك الميدانية.• لوحة الأمامية المصابيح LED حالة الوحدة تشير إلى حالة الوحدة ووضع التشغيل (نشط)• TϋV معتمد IEC 61508 SIL 3. • يتم تشغيل المخرجات في مجموعات معزولة من ثمانية. كل مجموعة من هذه المجموعات هي مجموعة الطاقة (PG).

وTMR 24 Vdc وحدة الإخراج الرقمي هو عضو في مجموعة موثوق بها من مدولات الإدخال / الإخراج (I / O). جميع وحدات الإخراج / الإخراج الموثوق بها تشارك الوظائف والشكل المشترك. على المستوى الأكثر عمومية،جميع وحدات الإدخال / الإخراج تتواصل مع حافلة Inter-Module Bus (IMB) التي توفر الطاقة وتسمح بالاتصال مع معالج TMRبالإضافة إلى ذلك ، جميع الوحدات لديها واجهة ميدانية تستخدم للاتصال بإشارات محددة للوحدة في الميدان. جميع الوحدات هي مضاعفة ثلاثية.

1.1وحدة إنهاء الحقل (FTU)

وحدة إنهاء المجال (FTU) هي الجزء من وحدة الإدخال/الإخراج الذي يربط كل الوحدات الثلاث إلى واجهة ميدانية واحدة.يوفر FTU المجموعة فشل آمنة المفاتيح والمكونات السلبية اللازمة لتكييف الإشارة، حماية فوق الجهد، وصب EMI / RFI. عندما يتم تثبيتها في وحدة تحكم موثوق بها أو توسيع الهيكل،يربط رابط المجال FTU بمجموعة كابلات I/O الميدانية المرفقة في الجزء الخلفي من الهيكليتم تمرير وصلة SmartSlot من وحدة التحكم في المعلومات إلى اتصالات الميدان عبر FTU. تذهب هذه الإشارات مباشرة إلى رابط الميدان وتحافظ على العزلة من إشارات الإدخال / الإخراج على FTU.وصلة SmartSlot هي الاتصال الذكي بين الوحدات النشطة والإستعدادية للتنسيق أثناء استبدال الوحدة.

1.2وحدة واجهة الميدان (FIU)

وحدة الواجهة الميدانية (FIU) هي قسم الوحدة الذي يحتوي على الدوائر المحددة اللازمة للواجهة مع أنواع معينة من إشارات إدخال/إخراج الميدان. كل وحدة لديها ثلاث وحدات إدخال/إخراج،واحد لكل شريحةبالنسبة لـ TMR 24 Vdc Digital Output Module ، تحتوي FIU على مرحلة واحدة من هيكل مفتاح الإخراج ، ودوائر إخراج sigma-delta (ΣΔ) لكل من مخرجات المجال 40.دورتين إضافيتين ΣΔ توفر مراقبة اختيارية لجهد إدخال / إخراج المجال الخارجي.

تتلقى وحدة التحويلات المالية طاقة معزولة من وحدة تحويلات المعلومات من أجل المنطق. توفر وحدة التحويلات المالية تكييف طاقة إضافي لجهد التشغيل المطلوب من دائرة وحدة التحويلات المالية. وحدة تحويلات المعلومات معزولة 6.25 ميغابت/ثانية رابط تسلسلي يربط كل وحدة معلومات إلكترونية مع واحدة من شرائح وحدة المعلوماتكما تقوم وحدة التحقيقات المالية بقياس مجموعة من إشارات "التنظيف" الداخلية التي تساعد في مراقبة أداء وظروف تشغيل الوحدة. تشمل هذه الإشارات جهدات إمدادات الطاقة،الاستهلاك الحالي، الجهد المرجعي على متن الطائرة ودرجة حرارة الطائرة.

1.3وحدة واجهة المضيف (HIU)

و هي نقطة الوصول إلى الحافلة بين الوحدات (IMB) للوحدة. كما أنها توفر توزيع الطاقة وطاقة المعالجة المحلية القابلة للبرمجة.وHIU هو القسم الوحيد من وحدة الإدخال / الإخراج للاتصال مباشرة إلى IMB Backplane. يشترك HIU في معظم أنواع I / O ذات النزاهة العالية ولديه وظائف مشتركة تعتمد على النوع ومجموعة المنتجات. يحتوي كل HIU على ثلاثة شرائح مستقلة ، يشار إليها عادة باسم A و B و C.جميع الاتصالات بين الشرائح الثلاثة تتضمن العزل للمساعدة في منع أي تفاعل خطأ بين الشرائحتعتبر كل شريحة منطقة احتواء الأخطاء (FCR) ، حيث لا يؤثر الخطأ على شريحة واحدة على تشغيل الشرائح الأخرى.توفر الوحدة الخدمات التالية المشتركة للوحدات في العائلة: • الاتصالات عالية السرعة مع معالج TMR عبر واجهة IMB.• FCR Interconnect Bus بين الشرائح للتصويت على بيانات IMB الواردة وتوزيع بيانات وحدة الإدخال / الإخراج الصادرة إلى IMB. • واجهة بيانات متسلسلة معزولة عن طريق الغلاف الكهربائي إلى شرائح FIU. • تقاسم الطاقة الزائدة من فولتاج إمدادات الهيكل مزدوج 24 Vdc وتنظيم الطاقة للطاقة المنطقية إلى دوائر HIU.• طاقة مغناطيسية معزولة إلى شرائح الوحدة المالية• واجهة البيانات المتسلسلة إلى FPU لمصابيح LED حالة الوحدة. • وصلة SmartSlot بين الوحدات النشطة والمتجهة للتنسيق أثناء استبدال الوحدة.• معالجة الإشارات الرقمية لإجراء تخفيض البيانات المحلية والتشخيص الذاتي• موارد الذاكرة المحلية لتخزين بيانات تشغيل الوحدة وتهيئتها وبيانات إدخال وإخراج الميدان. • التنظيف الداخلي، الذي يراقب الجهد المرجعي واستهلاك التيار وحرارة اللوحة.

الخصائص:

• 40 قناة إدخال لكل FTA.
• اتصالات أجهزة الميدان القياسية في الصناعة (2 أسلاك).
• التوافق مع قواعد DIN.
• تركيب وربط بسيط.
• 24 Vdc التشغيل
• وصلة SmartSlot لـ"واحد إلى العديد من" استبدال المكونات المدخلة.
• إمدادات الطاقة المختلطة لكل قناة.
• إشارة الديود الإشعاعي الضوئي (LED) الداخلي على سلامة مصدر الطاقة في المجال.

تفاصيل التسليم:

الضمان: 12 شهرا
وقت التنفيذ: 1-2 أيام عمل
نوع الدفع: T/T و Western Union.
شركاء البريد: DHL، UPS، TNT، FedEx و EMS.
المواصفات التقنية والدلائل وملفات البيانات: متوفرة عند الطلب.
