ICS Triplex T8431C الوحدة الموثوق بها TMR 24 Vdc

المنتج: وحدة إدخال تناظرية 24 فولت تيار مستمر من نوع ICS Triplex T8431C Trusted TMR

نظرة عامة على المنتج

تتصل وحدة الإدخال التناظرية Trusted® TMR 24 Vdc بـ 40 جهاز إدخال ميداني، وتعمل كمصدر تيار لجميع هذه الأجهزة. يتم إجراء اختبارات تشخيصية شاملة على كل قناة إدخال. يتم تحقيق التسامح مع الأخطاء من خلال بنية ثلاثية الوحدات المتكررة (TMR) داخل الوحدة لكل من قنوات الإدخال الأربعين. باستخدام ميزة مراقبة الخط المضمنة، يمكن للوحدة اكتشاف الكابلات الميدانية المفتوحة والقصيرة. يتم تكوين وظائف مراقبة الخط بشكل مستقل لكل قناة إدخال. توفر الوحدة تقارير تسلسل الأحداث (SOE) على اللوحة بدقة 1 مللي ثانية. يؤدي تغيير الحالة إلى تشغيل إدخال SOE. يتم تحديد الحالات عن طريق عتبات الجهد التي يمكن تكوينها على أساس كل قناة. عندما يتم توصيل جهد المجال والعودة الميدانية بقنوات الإدخال المساعدة للوحدة، يمكن تحديد العتبات كنسبة من جهد إمداد المجال.

الميزات • 40 قناة إدخال ثلاثية الوحدات المتكررة (TMR) لكل وحدة. • تشخيصات تلقائية شاملة واختبار ذاتي. • مراقبة خط قابلة للتحديد لكل قناة للكشف عن أعطال الأسلاك الميدانية في الدائرة المفتوحة والدائرة القصيرة. • حاجز عزل ضوئي / جلفاني مقاوم للنبضات 2500 فولت. • تقارير تسلسل الأحداث (SOE) على اللوحة بدقة 1 مللي ثانية. • يمكن استبدال الوحدة على الساخن عبر الإنترنت باستخدام تكوينات Companion (المجاورة) Slot أو SmartSlot (فتحة احتياطية واحدة للعديد من الوحدات). • تشير مصابيح LED (LEDs) لحالة الإدخال في اللوحة الأمامية لكل قناة إلى حالة الإدخال وأخطاء الأسلاك الميدانية. • تشير مصابيح LED الخاصة بحالة الوحدة في اللوحة الأمامية إلى سلامة الوحدة ووضع التشغيل (نشط، احتياطي، متعلم). • معتمد من TϋV IEC 61508 SIL 3.

تعد وحدة الإدخال التناظرية Trusted® TMR 24 Vdc عضوًا في مجموعة Trusted من وحدات الإدخال / الإخراج (I / O). تشترك جميع وحدات الإدخال / الإخراج الموثوقة في وظائف وشكل مشتركين. على المستوى الأكثر عمومية، تتصل جميع وحدات الإدخال / الإخراج بالحافلة بين الوحدات (IMB) التي توفر الطاقة وتسمح بالاتصال بمعالج Trusted TMR. بالإضافة إلى ذلك، تحتوي جميع الوحدات على واجهة ميدانية تُستخدم للاتصال بالإشارات الخاصة بالوحدة في الميدان. جميع الوحدات ثلاثية الوحدات المتكررة (TMR).

تتكون جميع وحدات الإدخال / الإخراج عالية التكامل من أربعة أقسام: وحدة واجهة المضيف (HIU)، ووحدة الواجهة الميدانية (FIU)، ووحدة إنهاء المجال (FTU) ووحدة اللوحة الأمامية (أو FPU). يوضح الشكل 2 مخططًا وظيفيًا مبسطًا لوحدة الإدخال التناظرية Trusted 24 Vdc.

الميزات:

• 40 قناة إدخال لكل FTA.
• توصيلات أجهزة ميدانية قياسية (سلكان).
• توافق السكك الحديدية DIN القياسية.
• سهولة التركيب والتوصيل.
• تشغيل 24 فولت تيار مستمر.
• اتصال SmartSlot للاستبدال الساخن لوحدات الإدخال ‘واحد إلى العديد’.
• مزود طاقة ميداني مصهور لكل قناة.
• مؤشر LED (LED) مدمج على اللوحة لسلامة إمداد الطاقة الميدانية.

تفاصيل التسليم:

الضمان: 12 شهرًا.
المهلة الزمنية: 1-2 أيام عمل.
نوع الدفع: T / T و Western Union.
شركاء البريد السريع: DHL و UPS و TNT و FedEx و EMS.
المواصفات الفنية والكتيبات وصحائف البيانات: متوفرة عند الطلب.

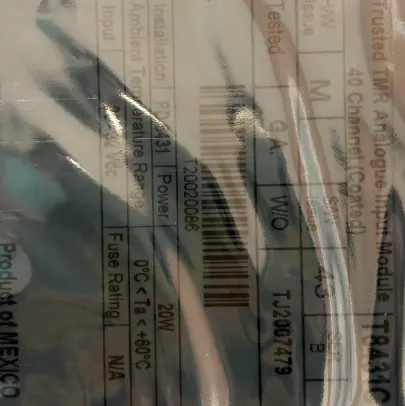

صورة:
