ICS Triplex T8100 جهاز تحكم TMR الموثوق به

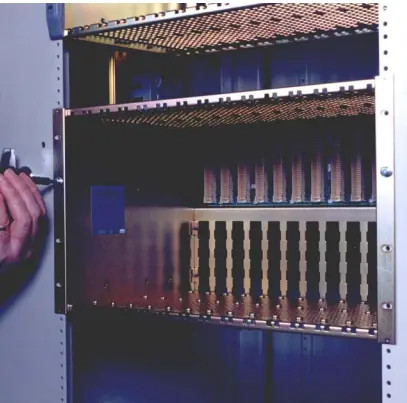

المنتج: هيكل وحدة التحكم TMR الموثوق به من ICS Triplex T8100

نظرة عامة على المنتج

نظرة عامة على منتج هيكل وحدة التحكم الموثوق به

يمكن أن يكون هيكل وحدة التحكم الموثوق به عبارة عن إطار متأرجح أو مثبت بإطار ثابت ويضم معالج Trusted Triple Modular Redundant (TMR) ووحدات الإدخال والإخراج (I/O) و / أو واجهة Trusted. يمكن تركيب الهيكل على اللوحة (الخلفية) عن طريق إضافة مجموعة تركيب اللوحة (T8380) ، والتي تتكون من زوج من الأقواس ذات الأذنين المواجهتين للخلف. تعد اللوحة الخلفية Inter-Module Bus (IMB) جزءًا من هيكل وحدة التحكم الموثوق به وتوفر التوصيل الكهربائي والخدمات الأخرى للوحدات.

• فتحات معالج TMR الموثوق بها 2 مم × 90 مم (3.6 بوصة). • فتحات وحدة الإدخال والإخراج و / أو واجهة Trusted ذات العرض الفردي 8 مم × 30 مم (1.2 بوصة). • لا توجد أجزاء يمكن للمستخدم صيانتها بالداخل. • تجميع سريع. • الحد الأدنى من الأدوات / الأجزاء. • قدرة موصل منفذ الإدخال والإخراج DIN 41612 بـ 32 و 48 و 64 و 96 اتجاهًا. • خيارات إدخال الكابلات. • تبريد الحمل الحراري للوحدات من خلال الهيكل

يمكن ملء هيكل وحدة التحكم بطرق مختلفة اعتمادًا على متطلبات كل نظام ، لاستيعاب ما لا يزيد عن 8 فتحات لوحدات الإدخال والإخراج و / أو واجهة Trusted ذات العرض الفردي (30 مم) وما يصل إلى معالجين TMR موثوق بهما بعرض ثلاثي (90 مم). يحتوي تجميع الهيكل على أوضاع لولبية ، أربعة على كل شفة ، تُستخدم لتمكين التثبيت الآمن على الأقواس الجانبية على الإطار. يتم إدخال الوحدات عن طريق تحريكها بعناية في موضع الفتحة ، مع التأكد من أن قنوات 'U' الخاصة بغلاف الوحدة العلوي والسفلي تشتبك مع الأدلة المرتفعة للألواح العلوية والسفلية للهيكل. تعمل أذرع الطرد الموجودة على الوحدات على تأمين الوحدات التي لا تحتوي على مقابض داخل الهيكل. يجب توفير مساحة 90 مم بين الهيكل على الإطار للمساعدة في عملية التبريد.

تفاصيل التسليم:

الضمان: 12 شهرًا.
المهلة الزمنية: 1-2 أيام عمل.
نوع الدفع: T / T و Western Union.
شركاء البريد السريع: DHL و UPS و TNT و FedEx و EMS.
المواصفات الفنية والكتيبات وصحائف البيانات: متوفرة عند الطلب.
