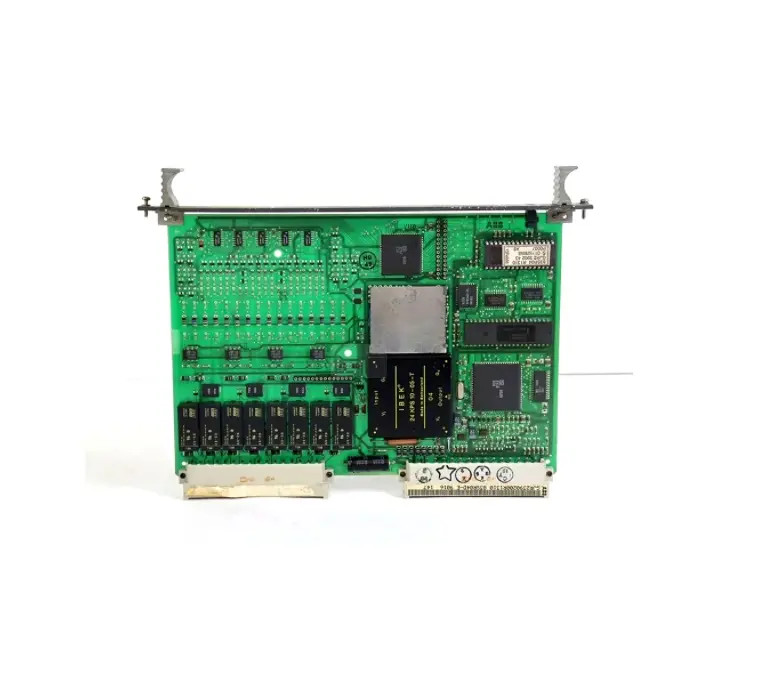

المنتج:وحدة التحكم ABB 83SR04C-E GJR2390200R1411

الوصف

يبدو أن وحدة التحكم الموصوفة هي وحدة تحكم متعددة الاستخدامات تستخدم لمختلفمهام التحكم الثنائية والتشابهيةعبر مستويات التحكم المختلفة، بما في ذلكالتحكم في القيادة,مراقبة المجموعة، والتحكم بالوحدةفيما يلي ملخص وتفسير لميزاته ووظائفه وتطبيقاته:

الخصائص الرئيسية والوظائف:

1. مهام التحكم: تستخدم الوحدة لتخزينالبرامجالتي تدير كليهماثنائيووظائف التحكم التناظريةيمكن أن تتعامل مع مجموعة متنوعة من مهام التحكم، بما في ذلك:
   • التحكم في القيادةللدفع أحادي الاتجاه.
   • التحكم في القيادةللجهاز التشغيلي والصمامات الكهربائية
   • تحكم مجموعة الدالة الثنائية(مثل التحكم المتسلسل والمنطقي).
   • التحكم بثلاث خطواتلأنواع مختلفة من العمليات.
   • تكييف الإشارةلتحسين دقة الإشارة أو ضبط الإشارات لمزيد من المعالجة.
2. طرق العمل: تدعم الوحدة ثلاثة أنماط تشغيل متميزة، كل منها مناسبة لسيناريوهات تحكم مختلفة:
   • وضع التحكم الثنائي (مع الوظائف الأساسية التناظرية): يعمل هذا الوضع مع وقت دورة متغير ويدعم التحكم الثنائي (الحالات التشغيل / الإيقاف أو الحالات المنطقية) ووظائف التحكم التناظرية الأساسية.
   • وضع التحكم التناظري (مع التحكم الثنائي): في هذا الوضع ، يكون وقت الدورة ثابتًا وقابل للاختيار. يتم استخدامه لحلقات التحكم التناظرية المستمرة ، بالإضافة إلى مهام التحكم الثنائية.
   • وضع تكييف الإشارة: يستخدم لتعديل الإشارات، هذا الوضع يعمل مع وقت دورة ثابت ويمكن أن يخرج "بيت اضطراب" للإشارة إلى أي أخطاء أو مشاكل مع معالجة الإشارة.
3. برنامج المستخدم والذاكرة: يتم تخزين برنامج المستخدم للوحدة فيذاكرة غير متقلبة (EEPROM)يمكن تحميل البرنامج أو تغييره عن طريقPDDS (نظام توزيع بيانات العملية)باستخدام نظام الحافلة، مما يجعل الوحدة مرنة وسهلة لإعادة التكوين.
4. تعيين العنوان تلقائيًا: تقوم الوحدة بتعيين عنوانها تلقائيًا عند توصيلها بجهازمحطة معالجة متعددة الأغراض، تبسيط التثبيت والإعداد دون الحاجة إلى تكوين عنوان يدوي.
5. فحص الأخطاء والتكافؤ: تتضمن الوحدة فحصاً متكاملاً للخطأ على سلامة الاتصالات. وهي تحقق من نقل الرسائل التي تم استلامها من محطة الحافلة دون أخطاء بناءً على بتات التكافؤ. وبالمثل،أنه يضيف بتات التكافؤ إلى البرقيات المرسلة إلى الحافلة لضمان نقل البيانات خالية من الأخطاء.
6. إمدادات الطاقة والجهد: تعمل الوحدة مع+24 فولت DCتشغيل الجهد التشغيلي وتوليد مختلف مستويات الجهد داخليا لتشغيل واجهات العملية (US11 ، US21 ، US31 ، US41).هذه الجهد هي عبارة عن عبارة عن حلقة قصيرة و مصممة لتجنب التفاعل بين مستويات الطاقة المختلفة.
7. التشخيص والمؤشرات: توفر الوحدة تشخيصا من خلالمؤشرات LEDعلى اللوحة الأمامية:
   • ST (اضطراب): هذا الضوء يشير إلى اضطراب إما داخل الوحدة أو في اتصال البيانات مع الوحدة.
   • SG (اضطرابات الوحدة): يشير إلى مشاكل أو أخطاء داخل الوحدة نفسها.
8. واجهات: تتضمن الوحدة4 واجهات أجهزةللتواصل مع أجهزة التبديل و / أو العملية. تم تصميم هذه الواجهات للاتصال والتشغيل المرن في الأنظمة الصناعية ، مما يسمح بالتحكم والرصد.

التطبيقات:

يمكن استخدام الوحدة في أنظمة الأتمتة والتحكم الصناعية المختلفة لتطبيقات مثل:

• التحكم في القيادة:
  • للسيطرة على محركات المحركات أحادية الاتجاه والجهاز التشغيلي والصمامات الكهربائية ، توفر هذه الوحدة تكييف الإشارة والمنطق التحكم الضروري.
• التحكم التسلسلي والمنطقي:
  • يتم استخدام وضع تحكم مجموعة الدالة الثنائية لتنفيذالتحكم المنطقي المتسلسلأوالتحكم خطوة بخطوةمن العمليات، مثالية للتطبيقات مثل خطوط التصنيع، الناقلات، أو روبوتات التجميع.
• تكييف الإشارة:
  • يمكن استخدام الوحدةتكييف الإشارة، وهو أمر مهم لضمان معالجة إشارات الإدخال بدقة قبل إرسالها إلى جهاز التحكم أو معدات معالجة أخرى.
• التحكم بثلاث خطوات:
  • في الحالات التي تتطلب فيها العملياتالتحكم بثلاث خطوات(مثل في التحكم في درجة الحرارة، التحكم في المحرك، أو غيرها من الأنظمة ثلاثية الحالة) ، توفر هذه الوحدة الوظائف اللازمة.

الفوائد:

1. المرونة: القدرة على اختيار أنماط تشغيل مختلفة (تحكم ثنائي، التحكم التناظري، تكييف الإشارة) يجعل الوحدة قابلة للتكيف مع مجموعة واسعة من التطبيقات وحالات الاستخدام.
2. معالجة الأخطاء و سلامة الاتصالات: فحص التعادل المدمج وإبلاغ الأخطاء عن طريقمؤشرات LEDتساعد على ضمان الاتصال الموثوق به وسلامة النظام، مما يجعل الوحدة أكثر صلابة في البيئات الصناعية.
3. سهولة الاندماج: إن إعداد العنوان التلقائي والتوافق مع محطات المعالجة متعددة الأغراض يجعل من السهل دمج الوحدة في أنظمة أكبر ، مما يقلل من وقت التثبيت والتعقيد.
4. صلبة وموثوقة: التصميم المدمج والتشخيص القوي (مع مؤشرات الاضطرابات) يجعل هذه الوحدة مناسبة للبيئات الصناعية الحرجة حيث موثوقية النظام أمر ضروري.

الاستنتاج:

هذه الوحدة هي حل تحكم قوي ومرن يجمع بينالتحكم الثنائي والتشابه,تكييف الإشارة، وفحص الأخطاءفي جهاز واحد. استخدامه في تطبيقات صناعية مختلفة، من التحكم في المحرك إلى المنطق التسلسلي وتكييف الإشارة، يجعله خيارًا متعدد الاستخدامات لأنظمة الأتمتة المعقدة.سواء كانت تستخدم في التصنيع، التحكم في العملية ، أو أي تطبيق يتطلب تحكمًا دقيقًا في المحركات أو أجهزة التشغيل أو أجهزة الاستشعار ، توفر هذه الوحدة أداءً موثوقًا وفعالًا وقابل للتكيف.

بيانات الطلب:
83SR04-E/R1210 رقم الطلب: GJR2390200R1210
