المنتج:IS200EGDMH1AFG وحدة الكشف عن الأرض

الوصف

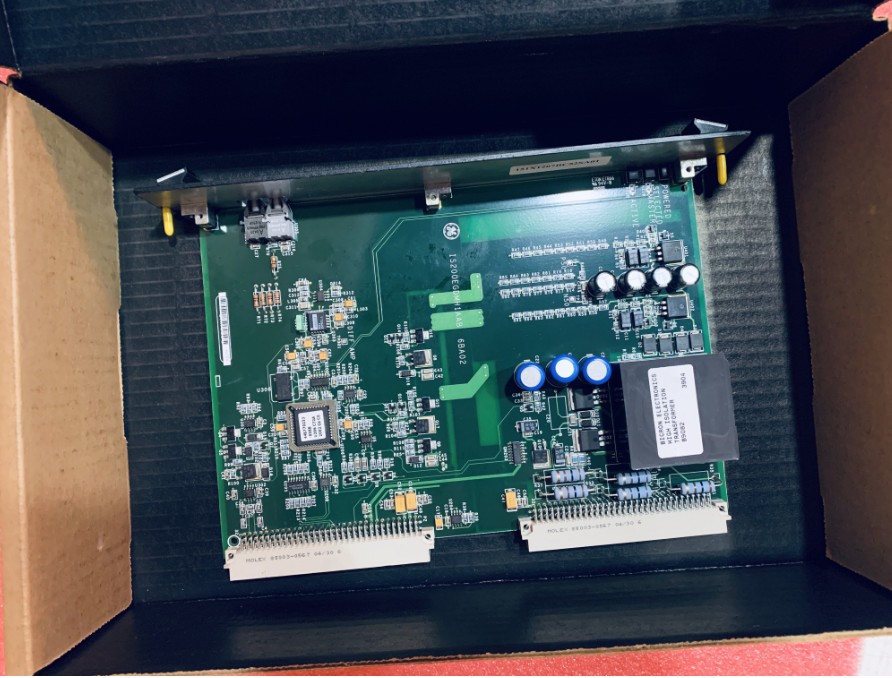

IS200EGDMH1AFG هي وحدة كشف الأرض المثيرة المصنعة ومصممة من قبل جنرال إلكتريك كجزء من سلسلة EX2100 المستخدمة في أنظمة التحكم في الإثارة GE.يتم استخدام وحدة الكشف عن الأرض IS200EGDMH1 في EX2100 التحكم في الإثارةإنه لوحة عامل شكل مزدوج الحجم (6U) يتم تركيبها في رف Exciter Power Backplane (EPBP).الكاشف الأرضية الحقل الكشف عن مقاومة التسرب الحقل-العمر بين أي نقطة في دائرة المولد الحقل إلى الأرض، إما على الجانب المتردد أو المتردد. سيكون للنظام البسيط EGDM واحد، والنظام الزائد سيكون ثلاثة. يتم عرض موقع EGDMs في الشكل 1.يكتشف الجهد عبر المقاومة الحساسة الأرضية ويرسل الإشارة إلى EGDM (((s) عبر كابل تسعة الموصلاتيتم تركيب وحدة EXAM في وحدة الجهد العالي الموجودة في اللوحة المساعدة.

في جهاز تحكم زائد، يتم تكوين مجموعة من ثلاث لوحات EGDM كجهاز تحكم (C) ، وMaster 1 (M1) ، وMaster 2 (M2).يتم التحكم في تكوين كل EGDM عن طريق مجموعة من دبوس البرنامج على رابط P2يتم إرسال المعلومات حول أي رئيس يقدم إشارة القيادة إلى المقاومة الحاسة في وحدة التخفيف من DSPX ، من خلال EISB في رف جهاز التحكم ، إلى EGDM C.عند استلام هذه المعلومات عبر رابط الألياف البصرية، C إما تشغيل رلاي في وحدة الضغط إذا كان M2 هو السائق، أو يتركها دون تشغيل إذا كان M1 هو الرئيس المختار. في نفس الوقت،يتم إرسال إشارة تفاضلية إلى M1 و M2 تشير إلى السائق المختارهذه الإشارة تمكن مولد الإشارة على الرئيس النشط واختيار مصدر أمر الاختبار على كل وحدة (M1، M2، و C).الآن الرئيس النشط يتلقى إشارة مذبذب عبر رابط الألياف الضوئية من DSPX من خلال EISB أنه يحول إلى إيجابية أو سالبة إشارة 50 فولتهذا الجهد الموجة المربعة يتم إرسالها عن طريق الكابل إلى وحدة EXAM وتطبيقها على نهاية واحدة من المقاومة الحس.

يتلقى مكيف الإشارة إشارة تفاضلية خفيفة (10: 1) من المقاومة الحسية في وحدة EXAM.مكيف الإشارة هو مكبر تفاضل مكاسب الوحدة بسيط مع نسبة رفض عالية للوضع المشترك تليها محول A-to-D (المذبذب المتحكم بالجهد VCO)جهاز التشغيل يغذى جهاز إرسال بالألياف الضوئيةيتم تشغيل دوائر مكيف الإشارة بواسطة مصدر طاقة معزول للحفاظ على سلامة الموظفين والمعدات بسبب الجهد المشترك العالي في المقاومة الحسيةيمكن لمكيف الإشارة قياس مستوى مخرج مكبر الطاقة عن طريق تأسيس الجانب الجسر لمقاوم الحساسة المضعف على أمر من قسم التحكم.

الخصائص:

• يتلقى قسم C من جهاز التحكم جميع إشارات البرمجة والتحكم من المصادر المختلفة لتحديد الوحدة التي ستكون الرئيسية.كما أنه يتلقى إشارة المذبذب من DSPX بحيث يمكن أن تولد أمر الاختبار في كل انتقال من إشارة المذبذب.

• أمر الاختبار هو إشارة بطول 250 ميس يمكن إعادة تشغيلها عند كل انتقال لإشارة المذبذب (حتى إذا كانت فترة الإشارة أقل من 250 ميس).

• ثم يتم إرسال أمر الاختبار هذا إلى قسم التحكم في كل وحدة (M1 ، M2 ، و C) لتوليد إشارة اختبار بطول 250 ميس في كل انتقال إيجابي لأمر الاختبار.هذه الإشارة غير قابلة لإعادة التشغيل، وبالتالي يجب فصل الانتقالات بأكثر من 250 ميس قبل أن يتم إنتاج إشارة اختبار أخرى..

• يتلقى قسم إمدادات الطاقة 24 فولت من EPSM المناسبة من خلال EPBP (المطار الخلفي). باستخدام محول DC إلى DC ،فإنه يحول هذا إلى ± 65 فولت dc (غير معزولة) لمضاعف الطاقة في قسم مولد الإشارة، و +5 V dc (معزول) و ± 15 V dc (معزول) لتكييف الإشارة.

• مخرج مكبر الطاقة هو مصدر فولتاج مع عائق الخروج أقل من 1.0 أوم. فولتاج الخروج هو موجة مربعة ± 50 فولت مع تيار محدود إلى حوالي 80 م.مع فترة تشغيل طبيعية من 5 ثوانأثناء عملية الاختبار ، تقلل الفترة إلى 400 ms.
•
•
