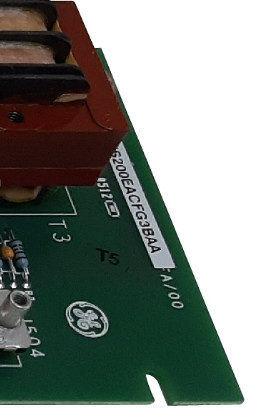

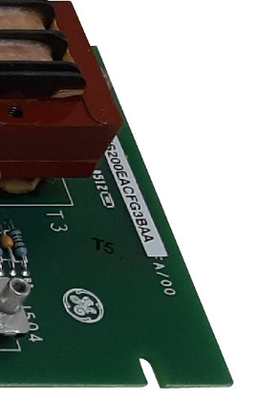

المنتج:IS200EACFG3BAA بطاقة ردود الفعل AC المثيرة

الوصف

IS200EACFG3BAA هي بطاقة ردود فعل AC Exciter التي طورتها GE. إنه جزء من نظام التحكم EX2100. لوح ردود الفعل AC Exciter مسؤول عن قياس فولتاج وتيار إمدادات AC لمولد المغناطيس الدائم (PMG).ويقع لوحة EACF (إثارة التيار المتردد ردود الفعل) داخل مجلس إدارة محفز المساعدة.

قياس فولتاج المحفز

• إصدار G1: يدعم هذا الإصدار جهد دخول واحد ثلاثي المراحل ضمن النطاق الاسمي يصل إلى 480 V rms مع تسامح +20٪ إما في 50 أو 60 هرتز.
• إصدار G2: تم تصميم إصدار G2 للتعامل مع فولتاج مدخل ثلاثي المراحل واحد ضمن النطاق الاسمي يصل إلى 1000 V rms مع تسامح +20٪ إما في 50 أو 60 هرتز.
• يتم تجهيز كلا الإصدارين من اللوحة بمحولات محتملة توفر جهد خروجي اسمي قدره 1.6 فولت rms من مخرجاتها الثانوية.يتم استخدام محولات التيار الهوائي، يوفر جهد خروجي ثانوي اسمي يتراوح بين 0 و 0.8 فولت rms عند 50 أو 60 هرتز.

التثبيت

• التحضير: افتح باب الخزانة المساعدة وتأكد من اختبار جميع الدوائر الكهربائية للتأكد من أن الطاقة مغلقة قبل المضي قدما.
• فصل الكابلات: قم بفصل جميع الكابلات عن اللوحة بعناية، مع ضمان الالتزام بالخطوات التالية:
  • تأكد من أن جميع الكابلات ملصقة باسم المرفق الصحيح ، كما هو موضح على اللوحة ، لتبسيط إعادة الاتصال في وقت لاحق.
  • بالنسبة لدخولات الجهد، قم بفصل الأسلاك من موصلات المسمار TB1 و TB2 و TB3.
  • بالنسبة لدخول الملفات، فك السلك في TB4.
• التعامل مع أجهزة التثبيت: كن حذراً لتجنب إسقاط أي أجهزة تثبيت في المعدات ، لأن هذا قد يؤدي إلى تلف المعدات أو إصابة الشخص عند إعادة تشغيل الطاقة.
• إزالة اللوحة: إزالة المسامير الثلاثة التي تثبت اللوحة على التركيب ، وافصل اللوحة بعناية عن موقعه.
• تثبيت لوح جديد: توجيه اللوح الجديد في نفس الموقف الذي تم إزالته ، وتثبيته بشكل آمن على المواقف باستخدام المسامير الثلاث التي تم إزالتها في الخطوة السابقة.
• إعادة توصيل الكابلات والأسلاك: إعادة توصيل جميع الكابلات والأسلاك إلى اللوحة الجديدة ، والتأكد من أنها مثبتة بشكل صحيح ومتصلة كما هو موضح.هذه الخطوة تساعد على الحفاظ على الوظائف والاتصالات المناسبة.
• الانتهاء: بمجرد التحقق من جميع الاتصالات وتأمينها ، أغلق باب الخزانة المساعدة لإكمال عملية الاستبدال. وهذا يضمن سلامة النظام وسلامته.
