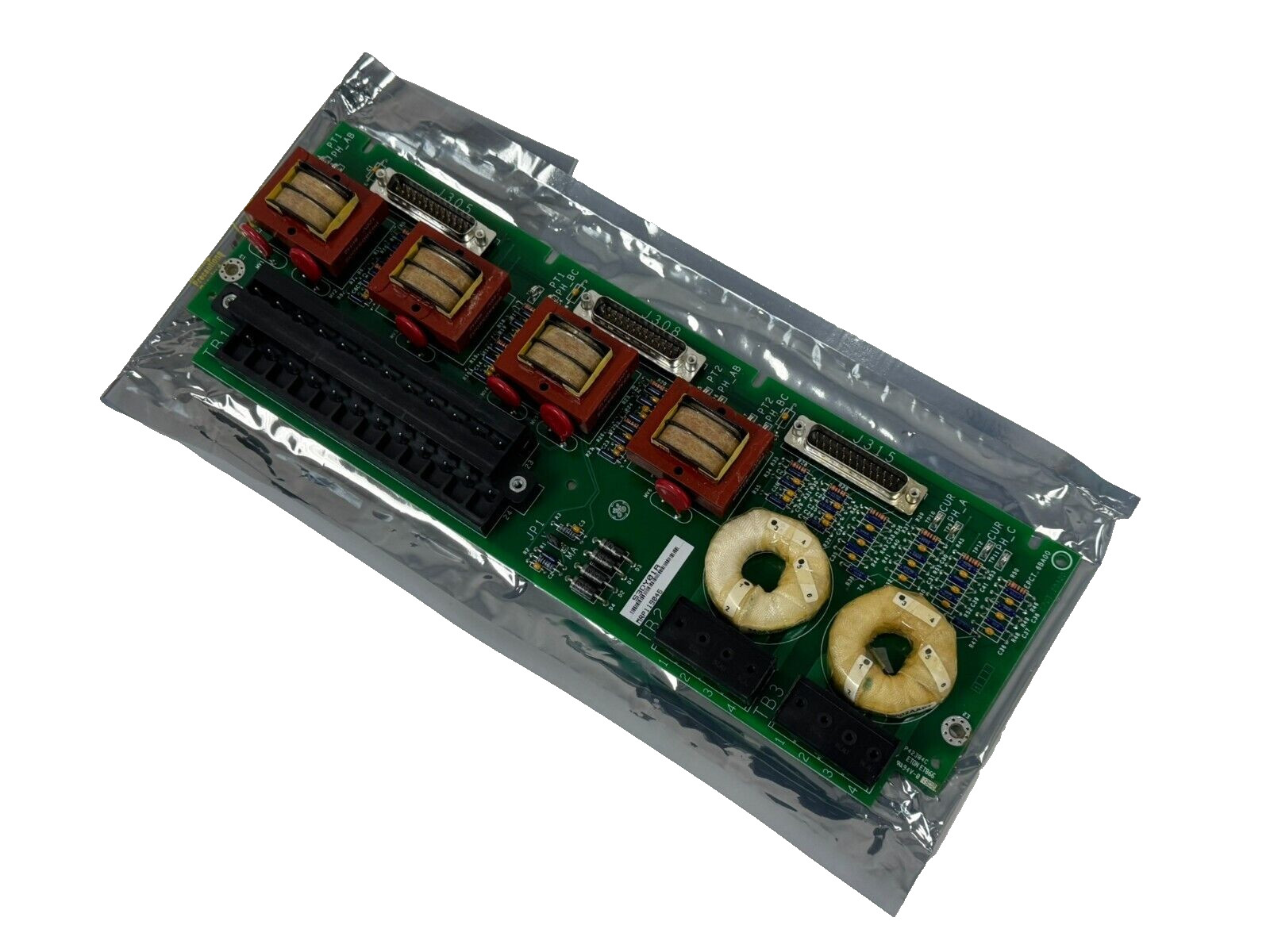

IS200EPCTG1AAA جهاز التحفيز PT/CT

الوصف

IS200EPCTG1AAA هي لوحة محطة Exciter PT / CT (EPCT) التي طورتها GEإنه جزء من نظام الإثارة EX2100.جهاز التحفيز PT/CT (EPCT) يعمل كمكون لا غنى عنه مصمم خصيصًا للتعامل مع القياسات الحرجة لجهد المولد والتيار عبر محولات العزلهذا المجلس يدمج مدخلين لجهد محول محول محول محول ثلاثي المراحل (PT) وإدخالين لمحول محول محول محول (CT) ، مما يوفر خيارات حالية من 1 A أو 5 A.يتم توصيل جميع إشارات الإخراج من محولات العزل بكفاءة إلى لوحة EMIOبالإضافة إلى ذلك ، يضم EPCT مدخلًا مشابهًا واحدًا ، قادرًا على قبول إدخالات الجهد أو التيار.للتطبيقات التي تتطلب أقصى قدر من الموثوقية، يمكن أن يتضمن النظام ما يصل إلى ثلاثة لوحات EPCT، مما يضمن الازدحام ومرونة النظام.

• تتضمن وظيفة اللوحة استلام جهد مولد من المحولات المحتملة للعميل ، وتوجيه هذه المدخلات من خلال المفاتيح إلى TB1.هذا الإعداد يسمح لأطوال الكابلات تصل إلى 1000 قدم باستخدام 12 سلك AWGيتم دمج مدخلات PT ، التي تعمل عادةً عند 115 V rms الاسمية وتردد 50/60 هرتز ، لضمان الحماية من الشذوذ الكهربائي المحتمل.
• داخل اللوحة ، يقوم محولان عزل بفعالية بإجراء قياس فولتاج دلتا مفتوح من ثلاثة أسلاك ، وتوليد مخرج من 1.533 فولت ريمز من مدخل 115 فولت ريمز. فيما يتعلق بدخول CT ،يتم توصيل مدخلين لتيار مولد من CTs إلى وحدات نهاية غير قابلة للشحن، TB2 و TB3. يحتوي كل محول تيار على لف 0-1 A rms و لف 0-5 A rms ، مع سلك واحد فقط إلى EPCT. يمكن أن يمتد طول الكابل من المحول إلى اللوحة إلى 1000 قدم ،تتسع لمقاييس الأسلاك تصل إلى # 10 AWG لنقل موثوق به.
• تتضمن أربع نقاط اختبار الجهد (TP9-12) ، موجهة بشكل استراتيجي على كل ساق من الجانب الثانوي من محولات عزل تيار مولد.من المهم أن نلاحظ أن هذه نقاط الاختبار لا ينبغي أن تكون أرضية من خلال جهاز القياس.
• هذا القرار التصميمي ضروري لضمان قياسات دقيقة ومنع التدخلات المحتملة التي يمكن أن تهدد دقة القياس.
• تخطيط اللوحة، كما هو موضح في تخطيط اللوحة، يعرض ترتيب المكونات.ضرورية لقياساتهاتم تصميم كتلة المحطة TB1 ، التي يتم الاحتفاظ بها بمسمارين ، لإزالتها إذا لزم الأمر. ومع ذلك ، يتم تثبيت كتلتين TB2 و TB3 عمداً ،بمثابة إجراء وقائي ضد حالة دائرة مفتوحة CT محتملة.
• في إعداد التحكم البسيط ، يتم توجيه إشارات الجهد من خلال موصل J305 إلى لوحة EMIO الموجودة في جهاز التحكم M1. على العكس ، في تكوين التحكم الزائد ، يتم توجيه إشارات الجهد من خلال موصل J305هذه الإشارات موزعة، مما يسمح بالاتصال بموصلات J305 و J308 و J315 ، ثم يتم نقلها إلى أجهزة التحكم M1 و M2 و C ، مما يضمن الازدحام ومرونة النظام.
• يسهل القياس من خلال ثمانية نقاط اختبار الجهد (TP1-8) ، تقع بشكل استراتيجي على كل ساق من الجانب الثانوي للمحولات العزلة.توفر نقاط الاختبار هذه وصولا مريحا لأغراض التشخيص والاختبار.
• يحتوي النظام على ثلاثة أجهزة توصيل 25 دبوس ، وهي J305 ، J308 ، و J315 ، تم تعيين هذه الأجهزة للتوصيلات الكابلات إلى EBKP خلفية ،تمكين الربط السلس مع لوحة EMIO، مما يسهل الاتصال ونقل البيانات داخل تكوين النظام.
