المنتج:IS200BICLH1AFD GE IGBT Drive/Source Bridge لوحة واجهة

الوصف

IS200BICLH1AFD هو مكون لوحة الدوائر المصنعة من قبل جنرال إلكتريك كجزء من نظام Speedtronic Mark VI الخاص بهم.تم تصميم MKVI من قبل GE لإدارة توربينات البخار أو الغاز الصناعية وشملت اتصالات Ethernet و DCS من نظام تشغيل قائم على النوافذمثل معظم أنظمة سبيدترونيك من التكرارات اللاحقة (مارك IV إلى الأمام) ، تم تصميم مارك VI مع قدرة الحماية الوحيدة ذات الاضافات الثلاثية للضوابط الهامة مثل درجة الحرارة، والسرعة،السرعة الزائدة، والاهتزاز.

يعمل IS200BICLH1AFD كلوحة واجهة IGBT Drive / Source Bridge. يتم توصيله إلى رف من نوع VME باستخدام موصلاته P1 و P2 ، وهما المكونان الوحيدان على اللوحة.

يحتوي IS200BICLH1AFD على جهاز ذاكرة متسلسل 1024 بت لمعرفة اللوحة ومعلومات المراجعة. تم تصميم اللوحة بأربعة إرسالات ، وأربعة RTDs (للكشف عن الحرارة ،) وكذلك مختلف الدوائر المتكاملة، الترانزستورات، المكثفات، والمقاومات. يرتبط الصفحة الأمامية لللوحة عبر اثنين من أقواس المسمار وهي فارغة.

IS200BICLH1A هي لوحة واجهة IGBT Drive / Source Bridge Interface (BICL) التي أنشأتها جنرال إلكتريك لسلسلة الابتكار.

الغرض من IS200BICLH1A هو لعب دور الوسيط بين محرك سلسلة الابتكار ولوحات واجهة الشخصية الجسر (BPIA ، BPIB ، أو SCNV) ، كونها واجهة أساسية بينهما.هذه اللوحة لديها القدرة على مراقبة درجات الحرارة المحيطة والجسرلديها واجهة مع PWM التحكم في السرعة وعرض خطأ النظام.هذه اللوحة لديها ذاكرة تسلسلية 1024 بت التي عادة ما تكون مجهزة بمعلومات حول مراجعة اللوحة وتحديدها.

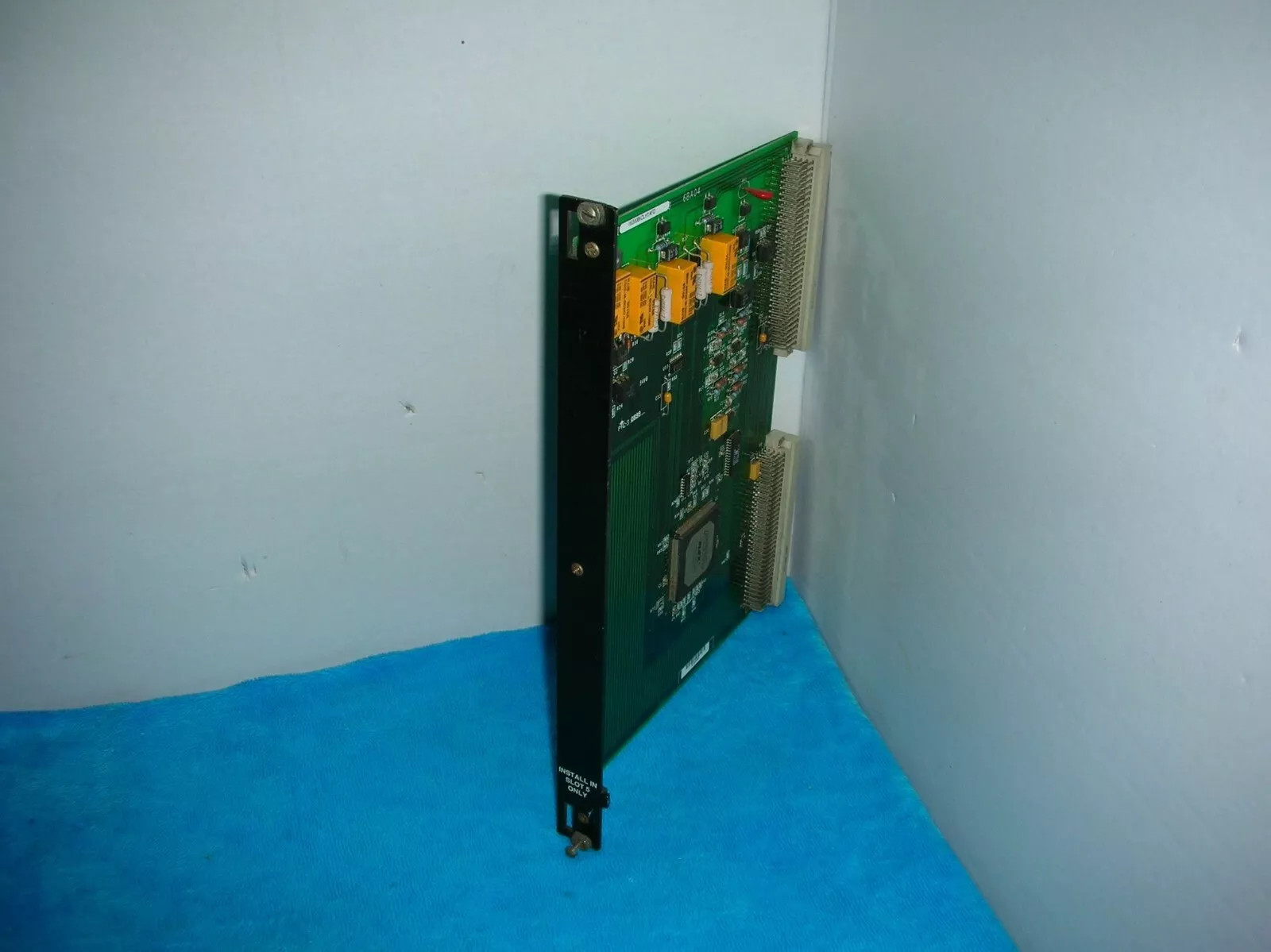

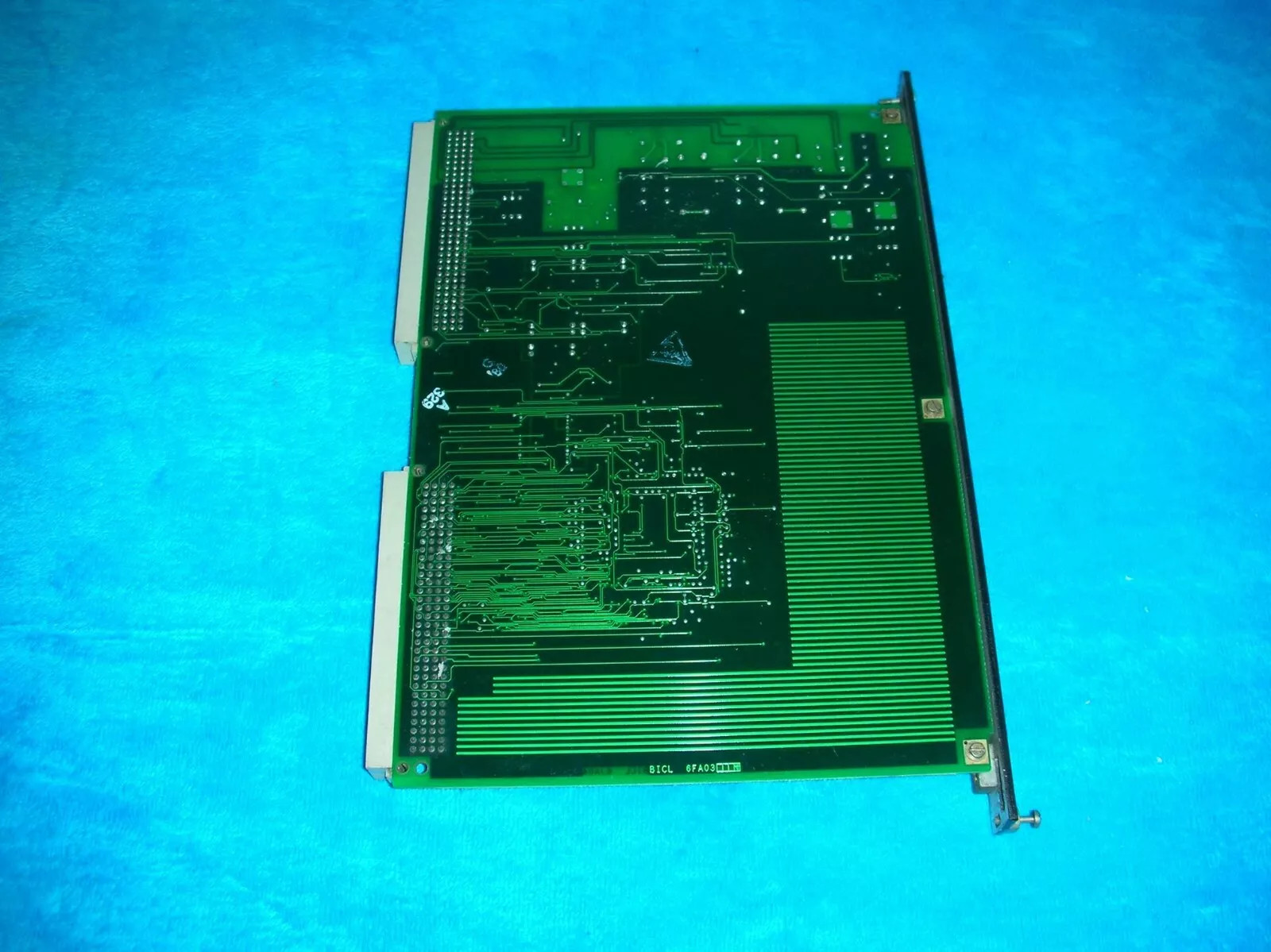

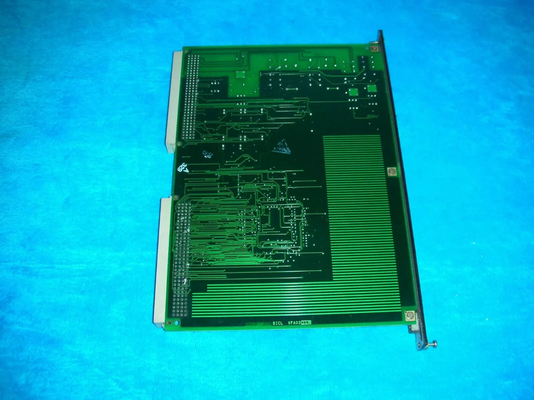

يحتوي جهاز IS200BICLH1A على لوحة وجهية فارغة تقريبًا مع ملصق مكتوب عليه "تثبيت في فتحة 5 فقط".هناك اثنين من أقواس على لوحة الوجه التي يمكن أن تساعد في تثبيت وإزالة البطاقة من رف نوع VMEبجانب الأقواس هناك مسماران يساعدان في تأمين البطاقة إلى الرف. هناك العديد من المكونات الداخلية على اللوحة الفعلية. هناك 73 مقاومة، 31 مكثف، 3 ثنائيات،15 دائرة متكاملةعلى الحافة اليمنى من اللوحة هناك اثنين من موصلات P1 و P2 التي تربط IS200BICLH1A بمجموعة رف البطاقات.
