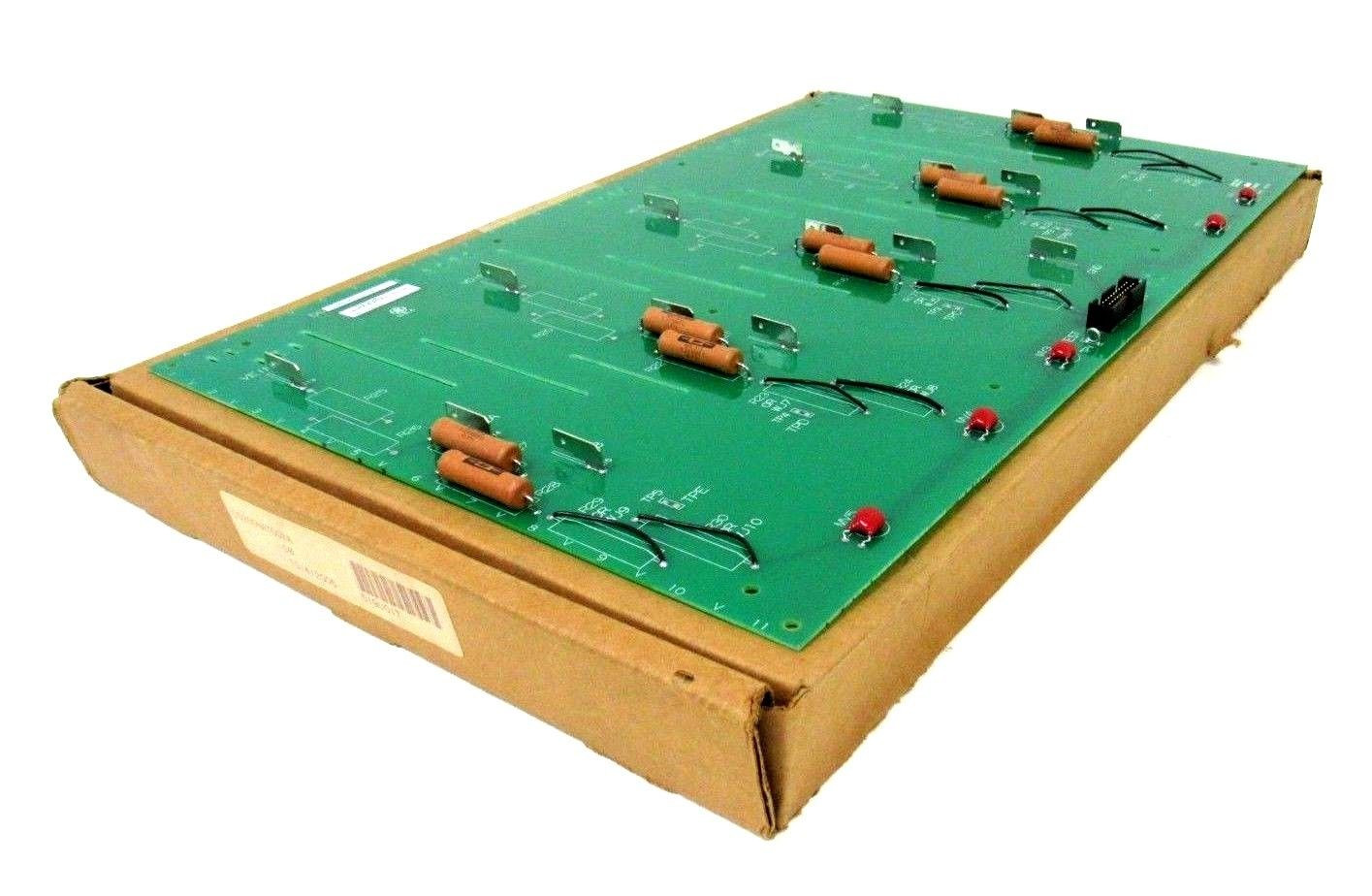

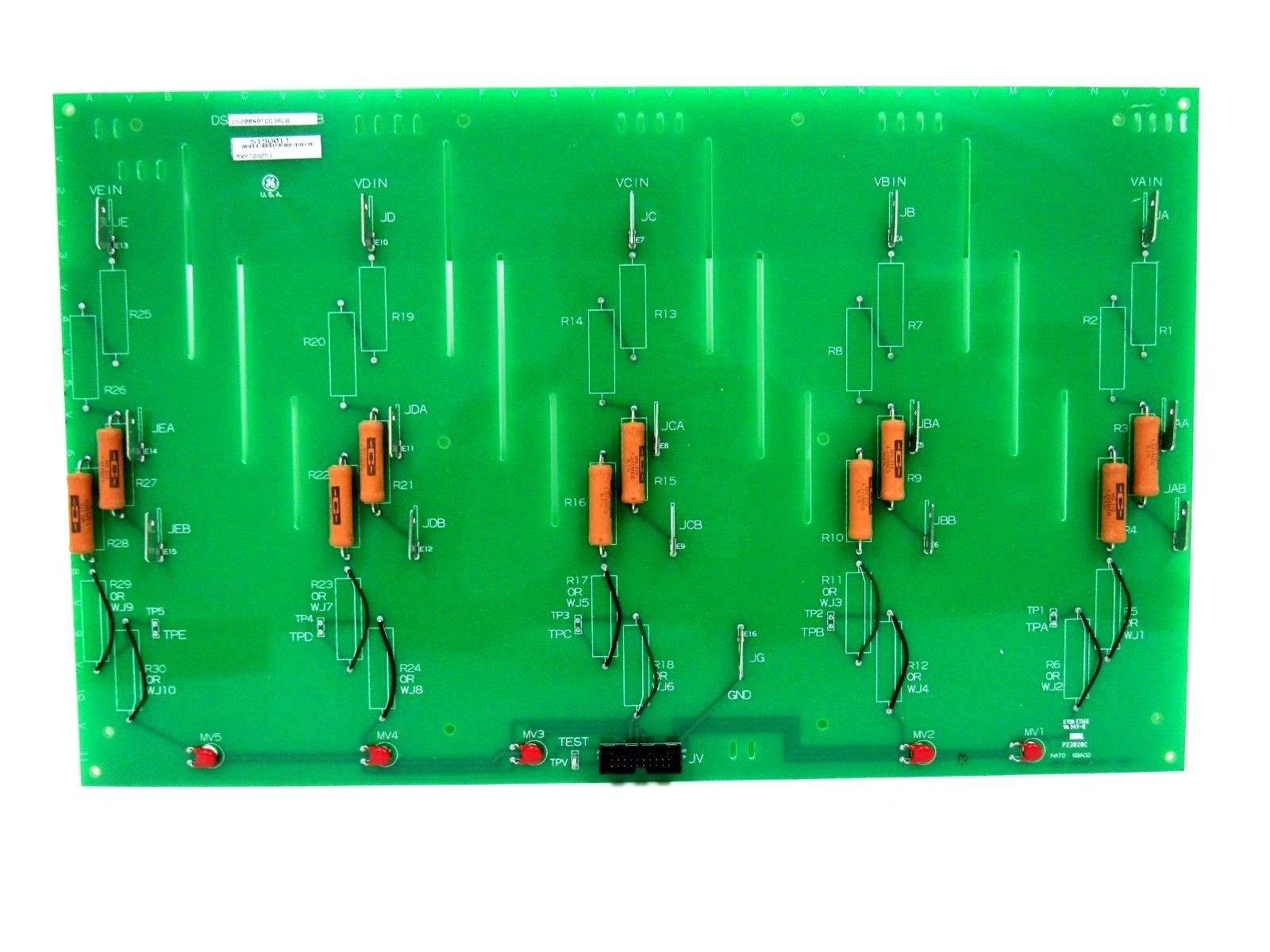

المنتج:DS200NATOG3ACB لوحة الدوائر الكهربائية العامة

DS200NATOG3ACB هي لوحة قياس تعليق التوتر التي طورتها GE.إنه جزء من نظام تحكم GE Speedtronic Mark V. يدير ويقيس ردود الفعل عن الجهد من جسر SCR (المصلح المتحكم به من السيليكون).وظيفتها الرئيسية هي لتخفيف كل من الجهد المتردد والمتردد التي تنتجها جسر SCR، وهو أمر ضروري لقياس التغذية الراجعة الدقيقة.

الخصائص

• تعمل اللوحة عن طريق تقليل نطاق التوترات العالية التي يولدها جسر SCR إلى مستويات يمكن معالجتها بأمان ودقة من قبل نظام التحكم.هذا التخفيف يضمن أن إشارات ردود الفعل من جسر SCR دقيقة وموثوقة.
• بالإضافة إلى دورها في التخفيف، يتم دمج اللوحة مع المكونات الحيوية الأخرى لنظام التحكم.الذي يدير توزيع نبضات البوابة وإشارات الحالة اللازمة لتشغيل جسر SCRكما تتواصل اللوحة مع جهاز خلفي VME ، والذي يوفر الاتصال والمسارات التواصلية اللازمة لدمج النظام.
• من خلال تخفيف فولتاج الجسر SCR والعمل جنبا إلى جنب مع لوحة توزيع البوابة و VME خلفية،تضمن اللوحة أن تعكس التوتر يتم قياسه بدقة ودمجها بفعالية في نظام التحكمهذا يساهم في الاستقرار العام وأداء النظام الكهربائي.

المدخلات

• تم تصميم اللوحة بخمس سلسلات متطابقة متصلة بالسلسلة من المقاومات الدقيقة. تم ترتيب هذه السلاسل خصيصًا للتعامل مع أنواع مختلفة من مدخلات الجهد.
• هناك سلسلة واحدة مخصصة لكل من مراحل التيار المتردد الثلاثة من جسر SCR ، وكذلك سلسلة واحدة لكل من الجهد الإيجابي والسلبي لقطار DC.
• يمكن تكوين كل سلسلة مقاومة للتعامل مع مختلف فولتاجيات المدخلات من خلال مزيج من موصلات الدخول والحبال.
• توفر اللوحة خيارًا من ثلاثة مكونات مختلفة للدخول والثنائيات التي تسمح بتخفيف الجهد المدخل إلى خمسة مستويات محددة: 6900 فولت ، 4200 فولت ، 3300 فولت ،2200 فولت، أو 1200 فولت. هذه التكوينية تضمن أنه يمكن تخصيص اللوحة لتلبية متطلبات الجهد المختلفة وظروف التشغيل.

الناتج

• يتم توحيد المخرجات من سلسلة المقاومة الخمسة في رأس شريط واحد من 20 دبوس.هذا رأس الشريط بمثابة نقطة الاتصال الأساسية للواجهة مع المكونات الأخرى داخل نظام التحكمباستخدام رأس الشريط ذو 20 دبوسًا، تقوم لوحة الناتو بتوجيه إشارات الجهد المقياسية بكفاءة من كل السلاسل الخمسة إلى واجهة إخراج متماسكة واحدة،تسهيل التكامل مع عناصر النظام الأخرى.
• لضمان سلامة وموثوقية إشارات الإخراج ، يتم تجهيز كل مخرج بواريستور أكسيد المعدن (MOV).MOV يلعب دورا حاسما في حماية النظام ضد ظروف الجهد المفرطإذا تم قطع دائرة الشريط الخروج في حين أن الجهد المدخل لا يزال موجودا، MOV يعمل على مشبك وتقييد الجهد،منعها من الارتفاع إلى مستويات قد تؤدي إلى تلف النظام أو المكونات الأخرى المتصلةهذا الإجراء الوقائي يساعد على الحفاظ على سلامة إشارات الإخراج ويضمن أن النظام يعمل ضمن معايير الجهد الآمن.
• المقاومة، التي هي ضرورية لقياس التوتر الدقيق وتوسيع نطاق الإشارة، ليست موجودة على اللوحة نفسها. بدلاً من ذلك، فهي موجودة على لوحة توزيع البوابة ولوحة الحالة.هذا الاختيار التصميم يسمح لللوحة للتركيز على وظيفتها الأساسية من تخفيف الجهد وتوسيع نطاق، في حين أن مقاومة الحمل ، التي تقع على لوحة توزيع البوابة وحالة الحالة ، تدير تحويل الإشارات الضعيفة إلى قيم الجهد القابلة للقياس.هذا الترتيب يساعد على تبسيط وظائف مجلس حلف شمال الأطلسي ويضمن التكامل الفعال مع نظام التحكم الأوسع.

شركة "وي او سي" لديها أكبر مخزون من قطع الغيار من طراز "مارك 5" ويمكننا إصلاح قطع الغيار المعيبة مع ضمانعالم التحكميمكن أيضاً توفير مكونات غير مستعملة أو أعيد بناؤها مدعومة بضمان. فريق خبرائنا متاح على مدار الساعة لدعم احتياجاتك العاجلة المتعلقة بالقطع الغيارية الحيوية، اتصل بنا.
